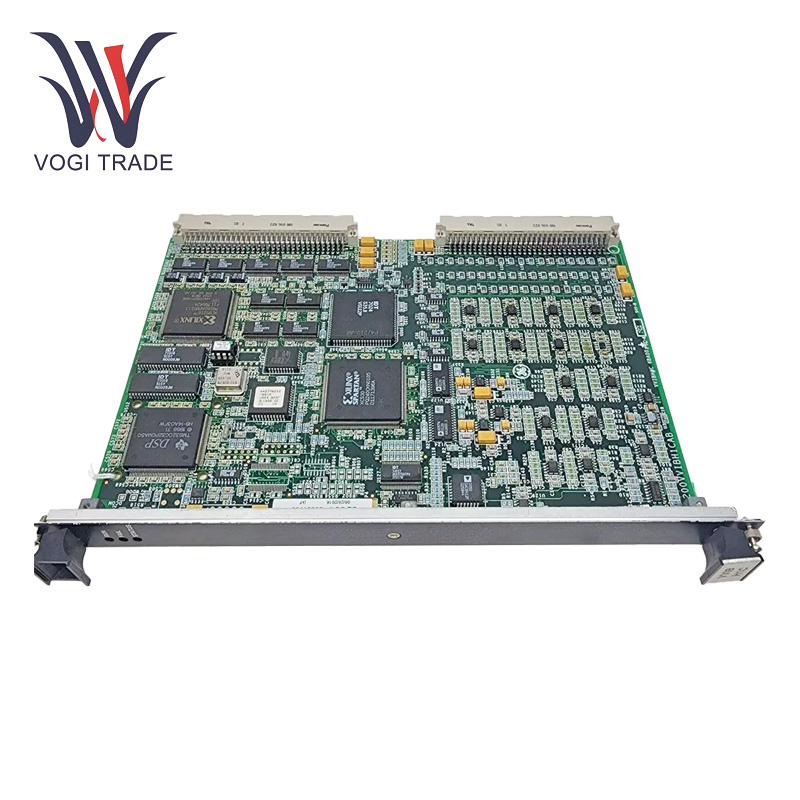

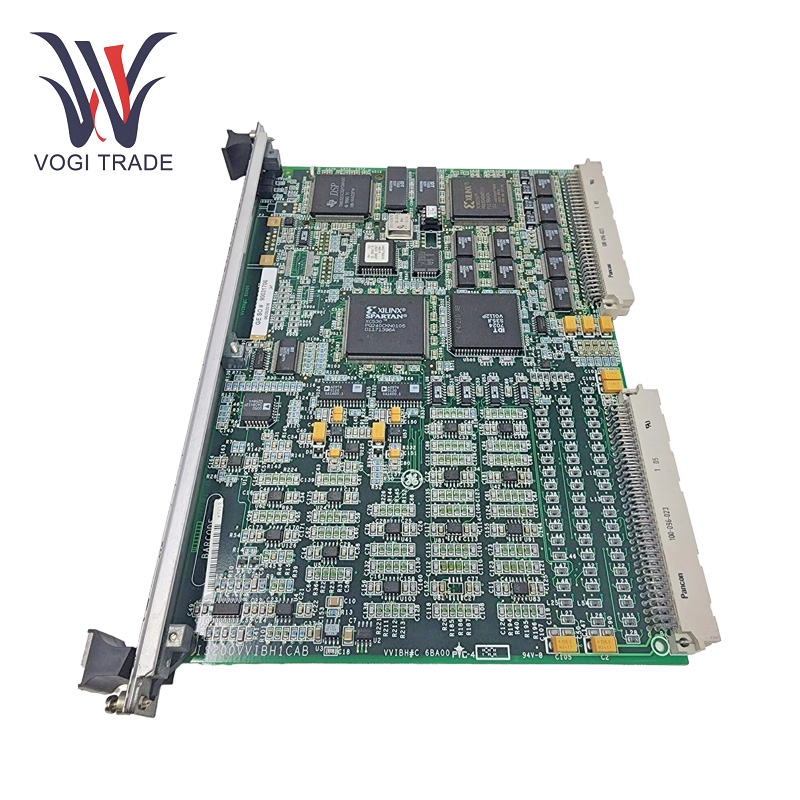

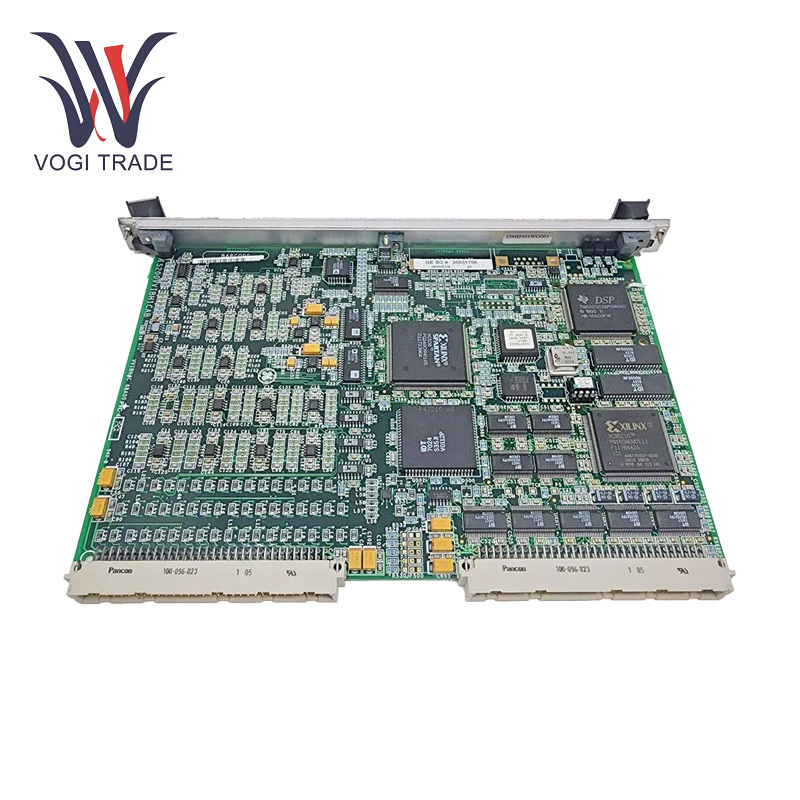

GE IS200VVIBH1C

Эксплуатационные параметры

Напряжение питания: Работает на источнике питания DC 24 В.

Входные каналы: Оснащен четырьмя входными каналами, совместимыми с различными датчиками вибрации, включая зонды близости, датчики скорости, акселерометры, сейсмические датчики и фазовые датчики.

Диапазоны измерений:

Измерение вибрации:От 0,001 до 10 г

Частота измерение: От 10 Гц до 10000 Гц

Измерение скорости:От 0 до 100 мм/с

Диапазон рабочей температуры: От -40 ° C до 70 ° C.

Особенности продукта

Чувствительность и измерение вибрации: GE IS200VVIBH1C в первую очередь используется для определения и измерения вибраций. Он предназначен для связи с датчиком вибрации, модуль получает все значения в виде аналога, которые он получает от датчика вибрации, его собственный АЦП преобразует их в цифровой. Этими данными являются амплитуда, частота и т. Д. Эти вибрации, и их можно манипулировать дальше.

Обработка и анализ сигналов:После преобразования вибрационных сигналов в цифровые данные он выполняет операции обработки сигналов. GE IS200VVIBH1C в основном используется для расчета различных параметров вибрации, таких как среднее квадратное значение, пиковое значение, пиковое значение, частотный спектр и т. Д. Обработанные данные могут служить для обнаружения существования разломов.

Передача данных и связь: GE IS200VVIBH1C также обеспечивается интерфейсами связи. Это может отправить или сделать другую систему управления. Это позволяет провести удаленный мониторинг и анализ условия вибрации промышленных машин.

Поколение сигналов тревоги и предупреждения: GE IS200VVIBH1C способен генерировать тревоги и предупреждения на основе предварительных порогов для амплитуды вибрации или частоты.

Мониторинг вибрации: Постоянно измеряют амплитуду, частоту и скорость турбины для мониторинга здоровья.

Обнаружение неисправности: Предоставление ухудшающихся моделей вибрации, которые указывают на существующие проблемы и помогают с преждевременной идентификацией неисправностей.

Анализ данных: предлагает набор инструментов анализа данных для проведения анализа тенденций, спектрального анализа и анализа форм сигнала, чтобы обеспечить тщательный мониторинг состояния.

Установка

СтойкаG: GE IS200VVIBH1C предназначен для установки в стойке VME. Чтобы установить плату, убедитесь, что стойка процессора VME включена, а затем выровняйте краевые разъемы платы на задней плане стойки и осторожно сдвиньте плату в положение. Затяните пленные винты на передней панели, чтобы закрепить доску.

Проводка датчиков: Правильная проводка датчиков вибрации должна быть подключена к входным каналам на плате с использованием подходящих разъемов, гарантируя, что все соединения безопасны и свободны от коррозии.

Диапазон приложений

Производство электроэнергии: Используется в газовых и паровых турбинах на электростанциях для поддержания надежности и предотвращения незапланированного времени простоя.

Другие приложения: Обнаружены в многочисленных промышленных применениях, где используются турбинные машины, такие как на химических производственных заводах, производственных площадках и морском движении.

Поиск неисправностей

Визуальный осмотр: На данный момент в процессе сбора данных у нас есть наши части и идея схемы, но она не готова к использованию.

Светодиодные индикаторы: Используйте светодиоды передней панели, чтобы проверить статус работы и неисправности.

Ты глубокий: Подтвердить, что входные и выходные сигналы, как и ожидалось, с диагностическими возможностями.

Настройки перемычки: Настройки конфигурации следует сравнить, чтобы обеспечить правильную конфигурацию перемычки, чтобы избежать ошибок материнской платы.
