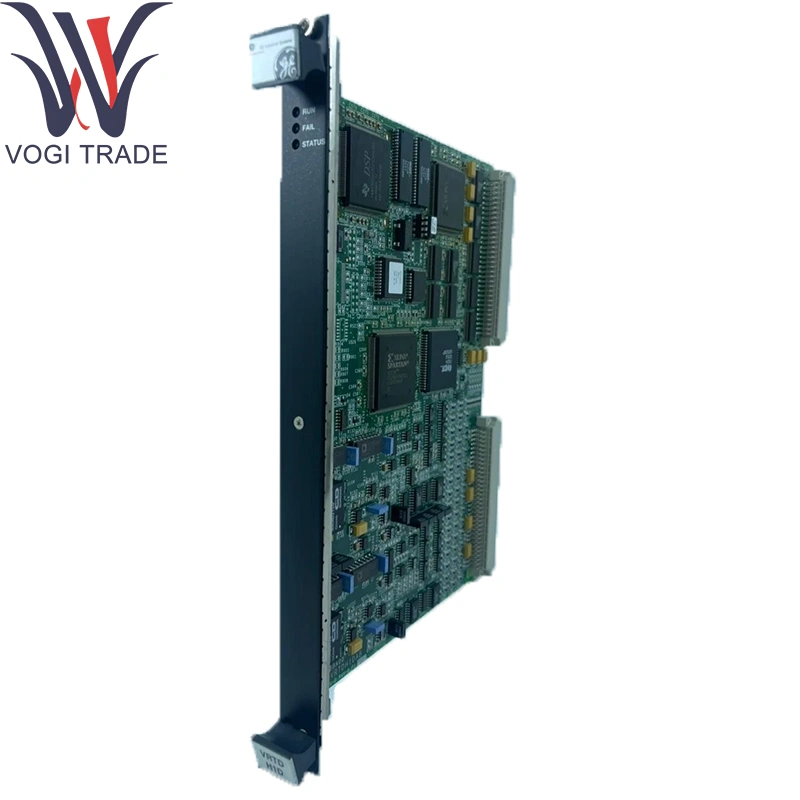

GE IS200VRTDH1D

Технические параметры

Каналы:

4 × вибрационные входы (сигналы акселерометра IEPE/± 10 В)

4 × RTD входы (PT100/PT1000, 2-/3-/4-провод)

Вход вибрации:

Тип сигнала: встроенное в постоянное возбуждение (4 мА) для датчиков IEPE или прямое ± 10 В входов

Пропускная способность: от 0,1 Гц до 5 кГц

Резолюция: 24 бит Δς ADC

Скорость выборки: до 10 кГц на канал, синхронизированный

Защита ввода: ± 35 В зажим, защита обратной полярности

RTD входы:

Поддерживаемые типы: стандарт PT100 (IEC-751); PT1000 необязательно поддерживается через инженерный шаблон

Точность: ± 0,1 ° C при 0 ° C до ± 0,2 ° C Полный масштаб

Разрешение: 0,01 ° C.

Скорость выборки: 10 образцов/сек на канал

Компенсация холодного соединения: не требуется; Прямое измерение сопротивления

Изоляция: усиленная канал и канал и канал на землю (> 1 кВ) для всех каналов

Относящийся к окружающей среде:

Рабочая температура: от -30 ° C до +65 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: до 95 % RH, не конденсирование

Эти параметры применяются к GE IS200VRTDH1D.

Функция продукта

GE IS200VRTDH1D интегрирует высокоскоростную диагностику вибрации и температуры в одну терминальную плату. Условия модуля, оцифровывание и сигналы акселерометра времени и сопротивления RTD, пересылавшие данные о здоровье и производительности в режиме реального времени на автобусе Ionet Ethernet до процессора Mark Vie для передового мониторинга вибрации, защиты и анализа тепловых трендов.

Основные вспомогательные модули

Пэк -оператор ввода/вывода: is42xpscah1b мощность/носительская сборка Подача мощности и подключений к Ionet

Модуль контроллера: ЦП Mark Vie (например, IS200TPROH1C) Выполнение логики защиты на основе вибрации и тепловых элементов управления

Дополнительные доски ввода/вывода:

Высокоскоростные дискретные входы (IS200SDIIH1ADB) для захвата событий

Драйверы соленоида/реле (IS200SRTDH2A) для приведения в тупику

Аналоговые входы давления и цикла тока (IS220PAICH1A)

GE IS200VRTDH1D работает в этой экосистеме.

Удлинительные компоненты

ПЛАНЧАТНЫЕ КОММАНСКИЕ БЛОКИ: 34-й винтовые блоки с заглушками для экранирования для акселерометра

Din- Rail & Panel Mount Комплекты: зажимы адаптера и угловые кронштейны для 35-мм рельсовых или панели установки

Экранирующие аксессуары: зажимы кабеля и витринные шарики для подавления EMI на кабели вибрации

Калибровочные приспособления: симуляторы сигналов акселерометра и ящики сопротивления RTD для проверки сайта

Комплект для обслуживания конформного покрытия (для 1DAB): комплект полевых услуг для обновления устойчивого покрытия влаги

Все аксессуары поддерживают GE IS200VRTDH1D.

Поддержка программного обеспечения

Конфигурация и калибровка:

Режим канала (IEPE против ± 10 В) и проводка RTD, выбранная через шаблоны GE CONTROLST ™/ToolBoxst ™

Калибровочные мастер на линии для чувствительности к акселерометру и регулировки RTD-пролета

Диагностика и мониторинг:

Амплитуда вибрации в реальном времени, флаги запуска частоты-домен и статус RTD-здоровья, доступные в тегах HMI и OPC-DA

Самопроверт на питание с диагностическими флагами в журналах контроллеров

Обновления прошивки: доставлено в рамках выпусков системы Mark Vie; применяется через Toolboxst ™

Документация: подробно описано в Руководстве по установке ввода/вывода GE Mark/VIE

Программные инструменты настраивают GE IS200VRTDH1D.
