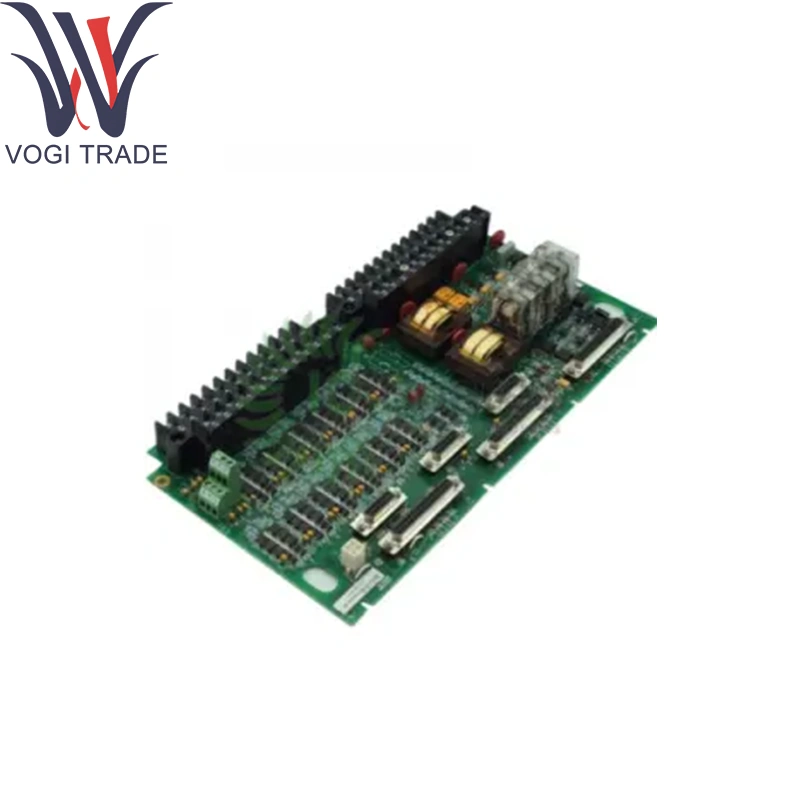

GE IS200TICIH2A контактная терминальная плата терминала

Технические параметры

Каналы: 24 дискретных контактных входов

Тип ввода: обнаружение напряжения сухого контакта через внешнее возбуждение

Номинальное возбуждение: 24 В ДК (диапазон 18,5–32 В. Д.)

Вторичные диапазоны возбуждения: 48 В постоянного тока (32–64 В) и 125 В ДК (100–145 В)

GE IS200TICIH2A Входной ток:

Каналы 1–21: 2,5 мА каждый

Каналы 22–24: 10 мА каждая

Входная фильтрация: 4 мс оборудование дебаутируется

Стиль изоляции: точечная изоляция для каждого входного канала

Разъем: заголовок под прямоугольным углом принимает блоки с подключаемыми терминалами (52 терминала)

Рабочая температура: от -30 ° C до +65 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: до 95% RH, не конденсирование

Функция продукта

GE IS200TICIH2A Плата контактного ввода входной терминала обеспечивает изолированное, подавленное шумоподавлением обнаружение до 24 закрытий контактов (например, контакты реле, лимитные переключатели) для систем управления GE Mark Vie/Vies. Интерфейсы непосредственно на пакет ввода/вывода через встроенный разъем D-Sub, переводя полевые сигналы в сеть Ionet Ethernet для логики управления турбиной.

Основные вспомогательные модули

Пакеты ввода/вывода: IS230TAI*/iS230TIC* Серия Аналоговые и контактные пакеты контактов

Контроллеры: модули процессора GE Mark Vie (например, семейство IS200TPROH1C)

Другие терминальные платы: дополнительный аналог, реле, термопару и входные платы RTD

Удлинительные компоненты

Набор для монтажа дин-расти

Несущий металл: изолятор и монтажная пластина для установки шкафа

ПЛАНЧАТНЫЕ КОМПЛЕКТЫ: Полевые блоки, проводные (тип винта), которые подключаются к заголовке платы

Экранирующие аксессуары: отдельный зажим для завершения экрана при использовании экранированных кабелей

Поддержка программного обеспечения

Конфигурация: нет не требуется - пассивное оборудование

Мониторинг: интегрированный самопроверка на Power-Up; Статус, сообщаемый диагностикой контроллера

Прошивка: не применимо

Интеграция: прозрачная на GE CONTROLST ™ (Toolboxst ™) и MarkE Vies System Software

Документация: рассматривается в руководствах системы GE Mark Vie/Vies и Руководстве по установке ввода/вывода
