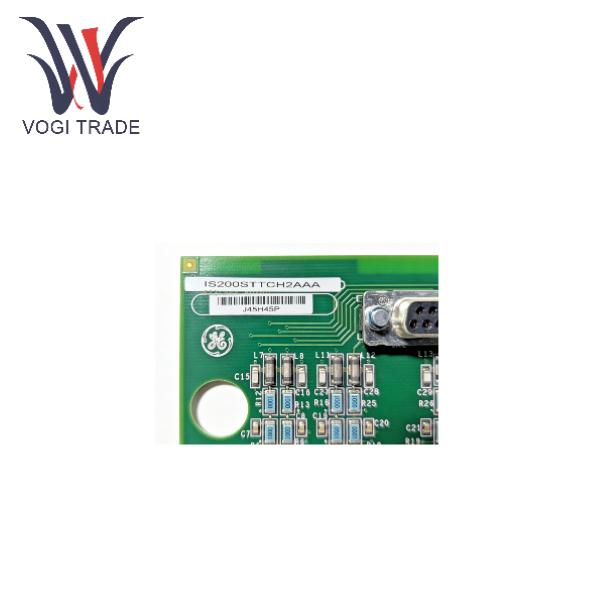

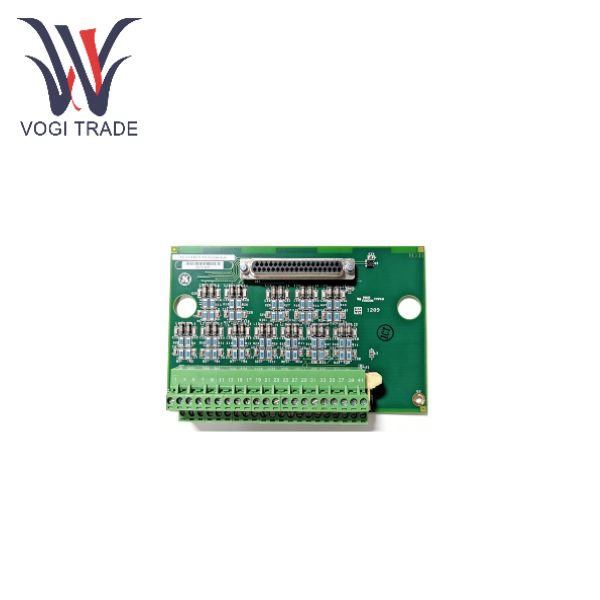

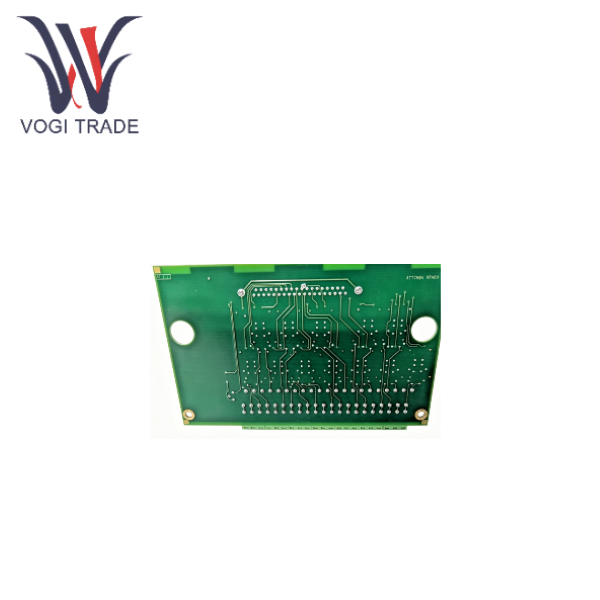

GE IS200STTCH2AAA

Обзор продукта

GE IS200STTCH1AAA — это симплексная входная клеммная колодка термопары, разработанная компанией General Electric для системы управления газовой/паровой турбиной Mark VIe. В архитектуре распределенной системы управления Mark VIe IS200STTCH1AAA принадлежит аппаратному компоненту на базовом уровне ввода-вывода. Основная обязанность — служить физическим интерфейсным мостом между датчиками температуры с термопарами (такими как K-тип, J-тип, E-тип и т. д.) и процессорами системы управления, такими как контроллеры PCAA или TMR. В отличие от клеммных колодок TBTC, поддерживающих тройное резервирование модулей, STTC специально разработан для одноканальных или нерезервированных контуров управления и обычно используется во вспомогательных точках мониторинга с относительно низкими требованиями к надежности или в экономичных простых системах управления.

Особенности продукта

Одноканальная архитектура (Симплекс)

Суть конструкции IS200STTCH2AAA STTC — одноканальный сбор данных. Он не поддерживает механизм голосования по трехканальным сигналам, необходимый для системы TMR, а напрямую передает собранные сигналы температуры в один процессор для обработки.

Технология компенсации холодного конца

Для измерения термопарой требуется температура эталонного конца (холодного конца). Встроенный высокоточный датчик температуры STTC используется для контроля температуры окружающей среды на клеммных колодках в режиме реального времени и передачи данных в процессор для математической компенсации для обеспечения точности измерения температуры.

Обнаружение обрыва цепи и безопасность неисправностей

Встроенная схема обеспечивает небольшой ток смещения. Когда термопара ломается, схема обнаруживает аномальное напряжение. Процессор выдаст сигнал тревоги (например, «Термопара неработоспособна») и переведет выход в безопасное состояние (обычно отрицательное значение во всем диапазоне или определенное значение сигнала тревоги), чтобы предотвратить ошибочную оценку системы управления.

Антиинтерференционная конструкция

Клеммные колодки обычно оснащены схемами фильтров для подавления электромагнитных помех (EMI) и радиочастотных помех (RFI), гарантирующих точное считывание слабых сигналов термопары на уровне милливольт (мВ). Электронное распознавание идентификатора: встроенная электронная паспортная табличка (идентификационный чип). При включении процессор автоматически считывает этот идентификатор, чтобы подтвердить версию оборудования, серийный номер и состояние соединения, предотвращая ошибки конфигурации оборудования.

Сравнение с аналогичными продуктами

Сравнение продуктов одного и того же типа в системе GE Mark VIe. Продукты, которые имеют функции, аналогичные IS200STTCH2AAA (STTC), но имеют разные сценарии применения, в основном включают в себя

Отличия TBTC (входная клеммная колодка термопары TMR). TBTC предназначен для систем TMR (тройного резервирования модулей). Он имеет три набора клеммных колодок (JR, JS, JT), которые соответственно подключены к трем независимым процессорам ввода-вывода. Система повышает безопасность, выполняя «средний выбор» или «голосование» по трем сигналам. Сценарии применения: Используется в критических цепях защиты, таких как контроль температуры камер сгорания газовых турбин (TTXSP1-9 и т. д.).

PTCC (пакет входов термопары). Разница: PTCC обычно относится к полному модулю ввода-вывода (пакету), который включает в себя процессор и клеммную плату, тогда как STTC обычно относится только к части клеммной колодки (плате). Сценарий применения: PTCC — это независимый сайт ввода-вывода, тогда как STTC для работы должен полагаться на основные карты, такие как PCAA.

Подводя итог, STTC подходит для мониторинга некритических и вспомогательных температур (например, температуры возвратного масла в подшипниках, температуры вспомогательного пара и т. д.), а TBTC подходит для мониторинга сгорания активной зоны.

Руководство по установке

Примечание. Пожалуйста, работайте в выключенном состоянии или в антистатической среде.

Препараты

Убедитесь, что температура и влажность внутри шкафа управления соответствуют требованиям в диапазоне от -30°C до 65°C.

Проверьте, нет ли каких-либо физических повреждений внешнего вида клеммной колодки STTC.

Механический монтаж

Установка на DIN-рейку: IS200STTCH2AAA обычно предназначен для крепления на стандартной 35-мм DIN-рейке. Вставьте верхний зажим платы в направляющую и нажмите на нижнюю часть платы. Когда вы услышите щелчок, это означает, что он заблокирован.

Крепление винтами: в некоторых версиях может потребоваться использование винтов M3 для закрепления на задней панели через встроенные отверстия на плате.

Электрическое подключение:

Сигнальная проводка: для подключения термопары используйте экранированную витую пару. Обратите внимание на положительные и отрицательные полюса. Обычно красный цвет означает отрицательный результат, но следует учитывать конкретную полярность термопары. Длина зачистки должна соответствовать требованиям Евроблока, примерно 6-8 мм.

Заземление экрана: Подключите экранирующий слой к соседней клеммной колодке заземления JGPA, чтобы обеспечить одностороннее заземление и избежать помех в контуре заземления.

Перемычка холодного спая: проверьте, имеется ли на плате перемычка выбора CJ (холодный спай). Обычно по умолчанию используется Внутренняя компенсация (Внутренняя).

Подключите процессор: используйте прилагаемый плоский кабель или 68-контактный кабель для подключения интерфейса на задней панели IS200STTCH2AAA к соответствующему интерфейсу модуля PCAA (например, P1/P2).

Включение и отладка: восстановление электропитания системы. Проверьте, правильно ли работают индикаторы PWR (питание) и LINK (связь) на модуле PCAA. Аппаратное обеспечение было просканировано с помощью программного обеспечения GE ToolboxST, чтобы подтвердить, что STTC был правильно идентифицирован и не было сигнала «Несоответствие платы». При необходимости выполните калибровку компенсации холодного конца.

Рекомендации по сопутствующим продуктам

IS200PCAAH1A Базовый аналоговый модуль

Основной партнер STTC, отвечающий за обработку сигналов, передаваемых STTC.

IS200JGPAH1A Плата заземления и питания

Обычно устанавливается рядом с STTC и обеспечивает клеммы заземления экранирующего слоя и распределение полевой мощности 24 В постоянного тока.

Плата термопары IS200TBTC TMR

Если приложение обновляется до мониторинга критического пути, рекомендуется выполнить обновление до этой модели.

IS200PAICH1A Пакет аналогового ввода/вывода

Если перед подключением к системе локальный сигнал необходимо преобразовать в 4–20 мА, можно выбрать эту универсальную аналоговую карту.
