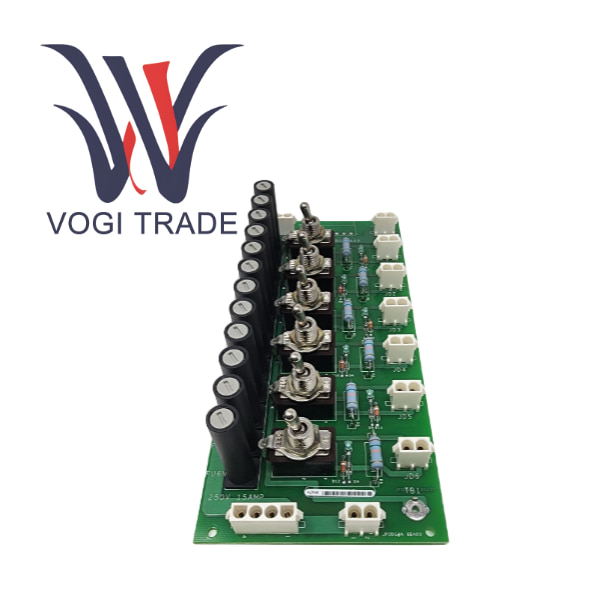

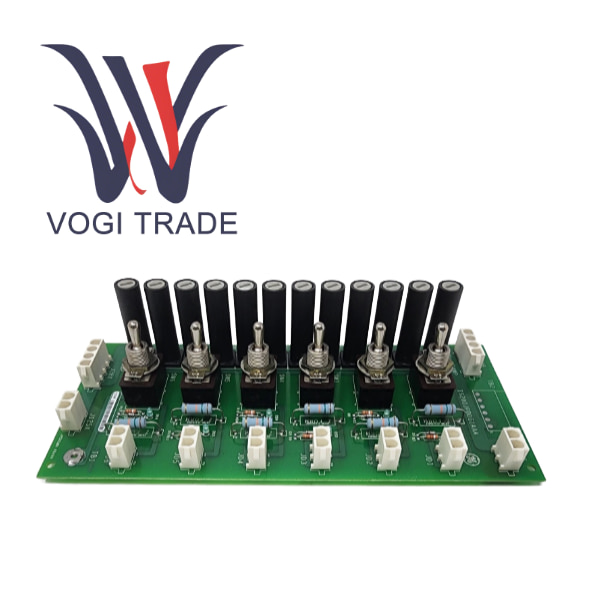

GE IS200JPDDG1A

Обзор продукта

GE IS200JPDDG1A — это специализированный процессорный модуль DO с высоким уровнем безопасности и целостности, разработанный компанией General Electric для своих передовых систем управления турбинами Mark VIe и Mark VIeS и процессами. Официальное название — «Цифровой выход защиты турбины», и его обычно называют картой JPDD. В качестве основного компонента, выполняющего последнее действие по отключению в архитектуре Mark VIe TMR, карта JPDD играет роль «исполнительного механизма безопасности». Карта JPDD получает три независимые команды отключения с голосованием от контроллера Mark VIe и через свою внутреннюю логику реле безопасности управляет проводным выходом реле с сухими контактами после подтверждения выполнения всех условий, непосредственно отключая подачу топлива, главный паровой клапан или другие цепи управления критически важным оборудованием безопасности газовой турбины или паровой турбины, тем самым обеспечивая быстрое, надежное и детерминированное аварийное отключение. Суффикс G1A обозначает версию аппаратного обеспечения.

Область применения отрасли

IS200JPDDG1A в основном применяется в отраслях, где в качестве основной системы управления используется система GE Mark VIe/VIeS TMR и предъявляются чрезвычайно высокие требования к полноте безопасности.

Электроэнергетика Крупные газовые турбины, парогазовые электростанции, вспомогательные системы атомных электростанций.

Главные генераторы морских нефтяных и газовых платформ, компрессорные турбины на заводах СПГ, компрессорные станции магистральных трубопроводов.

Химическая и нефтехимическая промышленность: приводные турбины печей крекинга этилена, крупные заводы синтеза аммиака.

Рекомендации по сопутствующим продуктам

Дополнительное оборудование

В таких резервированных корпусах ввода-вывода необходимо устанавливать карту Mark VIe Local I/O Pack TMR JPDD.

Плата цифрового входа защиты турбины IS200JPDGG1A используется для сбора сигналов об условиях отключения с объекта.

Монитор состояния пакетов Ethernet IS200EPSMG2AED.

Оборудование на месте

Клапан отсечки топлива

Электромагнитный клапан отключения масла

Главный выключатель

Обновления продуктов и технологические достижения

JPDD в эпоху Mark VIe представляет собой успешную практику глубокой интеграции функций профессиональных приборов безопасности в основную РСУ TMR. IS200JPDDG1A сочетает в себе безопасность, надежность и интеграцию.

В эпоху Mark VIeS на обновленной платформе Mark VIeS были унаследованы и развиты функции JPDD. В новой версии может использоваться более быстрая диагностическая схема, улучшенный контроль контактов или улучшенные характеристики ЭМС, но основная концепция конструкции выходного сигнала безопасности 2oo3 остается неизменной.

Текущая версия IS200JPDDG1A и ее последующие версии представляют собой стандартную конфигурацию выходов безопасности для высококлассных решений GE по управлению турбинами. Благодаря широкому внедрению систем Mark VIe/VIeS на ключевых объектах по всему миру, JPDD стал де-факто одним из стандартов безопасности в этой области.
