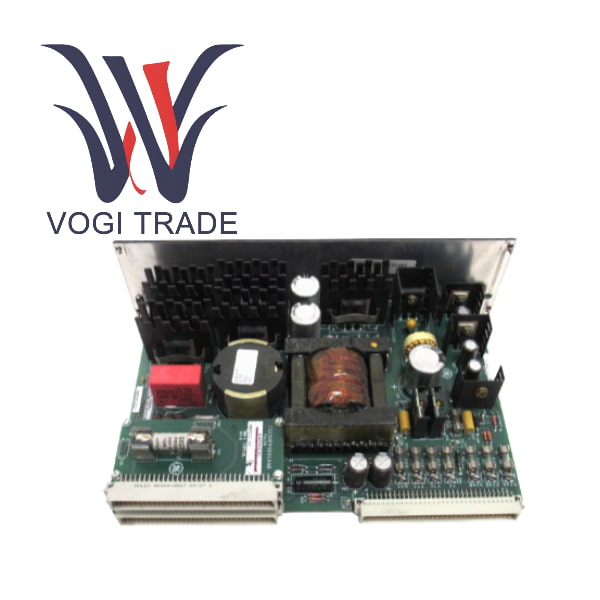

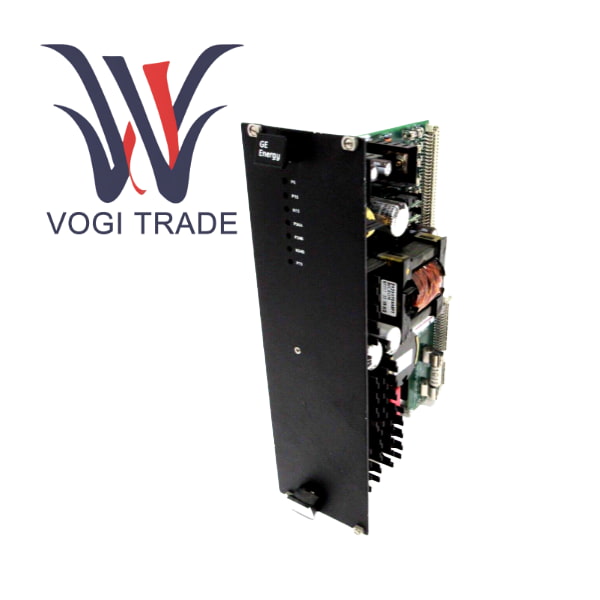

GE IS200EPSMG2AED

GE IS200EPSMG2AED — это специальный модуль сетевого мониторинга и диагностики, разработанный компанией General Electric для передовых турбин Mark VIe и Mark VIeS, а также систем управления технологическими процессами. Его официальное название — «Монитор состояния Ethernet Pack». Этот модуль не является обычным модулем обработки данных или ввода-вывода; скорее, в качестве важнейшего индикатора работоспособности сети во всей архитектуре распределенного ввода-вывода Mark VIe. Основная функция IS200EPSMG2AED — непрерывный и независимый мониторинг состояния каналов связи Ethernet между всеми процессорными модулями ввода-вывода и контроллерами в локальном пакете ввода-вывода. Обнаруживая в режиме реального времени тактовый сигнал каждого модуля ввода-вывода или активность пакетов данных, EPSM может выявлять проблемы сразу же после сбоя связи и выдавать сигнал тревоги на аппаратном уровне через выходные контакты реле. Этот сигнал может быть напрямую подключен к основной системе сигнализации или контроллеру более высокого уровня, гарантируя, что даже если программное обеспечение верхнего уровня полностью неэффективно, модуль может оперативно уведомить оператора о том, что в пакете ввода-вывода произошел серьезный сбой связи, тем самым обеспечивая высокую доступность и характеристики отказоустойчивости системы.

Обновления продуктов и технологическое развитие

Вначале системы DCS/PLC в значительной степени полагались на программную диагностику. Как только контроллер вышел из строя, «глаза» всей системы ослепли.

В эпоху Mark VIe появилась плата EPSM, которая стала значительным шагом в инженерной философии и воплотила концепцию безопасности «аппаратное обеспечение в качестве резервного». Эта конструкция пользовалась большим успехом на протяжении всего жизненного цикла системы Mark VIe.

Настоящее и будущее

Основные функции EPSM продолжаются в системе Mark VIeS и могут быть даже усилены.

В будущих версиях эту функциональность можно будет интегрировать, сохранив независимость оборудования, добавив простой интерфейс Ethernet для передачи более подробной диагностической информации в вышестоящую систему, но ее основная функция сигнализации с сухими контактами всегда будет существовать как наиболее надежное резервное средство.

Будучи чисто аппаратным монитором, EPSM сам по себе практически не несет рисков кибербезопасности, что является огромным преимуществом в современной среде ОТ.

Руководство по установке

Определите, для каких ключевых локальных пакетов ввода-вывода требуются платы EPSM. Обычно должны быть установлены все пакеты ввода-вывода, используемые для обеспечения безопасности и основных цепей управления.

Вставьте IS200EPSMG2AED в любой доступный слот ввода-вывода локального пакета ввода-вывода.

Надежно зафиксируйте его винтами.

Подключите проводку выхода сигнализации к общей клемме платы EPSM, подключив питание основной заводской системы сигнализации.

Подключите провод входа сигнализации к нормально замкнутому контакту платы EPSM.

Обратите внимание, что проводка должна быть прочной и четко обозначенной.

Включение и проверка

Включите пакет ввода-вывода.

Проверьте нормальное состояние, заметив, что зеленый светодиод OK на плате EPSM должен гореть постоянно, а красный светодиод FAULT должен быть выключен. В это время измерьте размыкающий контакт мультиметром, он должен быть разомкнут.

Тест с имитацией неисправности. В условиях, когда допускается безопасность, вы можете удалить любой модуль ввода-вывода из пакета ввода-вывода.

Ожидаемый результат Красный светодиод FAULT на плате EPSM должен немедленно загореться, а нормально замкнутый контакт должен замкнуться, вызывая соответствующий сигнал тревоги на главной панели сигнализации.

Тест восстановления Вставьте удаленный модуль обратно в систему, и система должна вернуться в нормальное состояние. Сигнализация должна сброситься.

Рекомендации по сопутствующим продуктам

Дополнительное оборудование

В шасси этого типа должна быть установлена ​​плата Mark VIe Local I/O Pack EPSM.

Главный модуль распределения питания IS200JPDHG1 подает питание на блок ввода-вывода.

Объекты наблюдения

Модуль аналогового ввода IS200VAICH1A

Модуль ввода вибрации IS200VVIBH1A

Входной модуль RTD IS200PRTDH1A

Оборудование приема сигналов тревоги

Заводская главная панель сигнализации

Карты цифрового ввода контроллеров РСУ/ПЛК верхнего уровня
