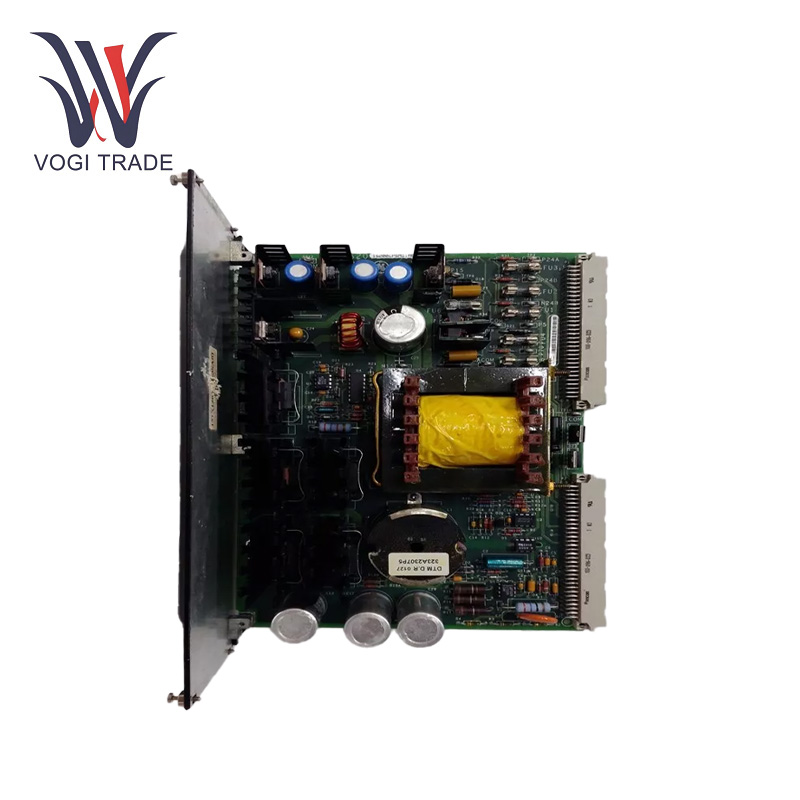

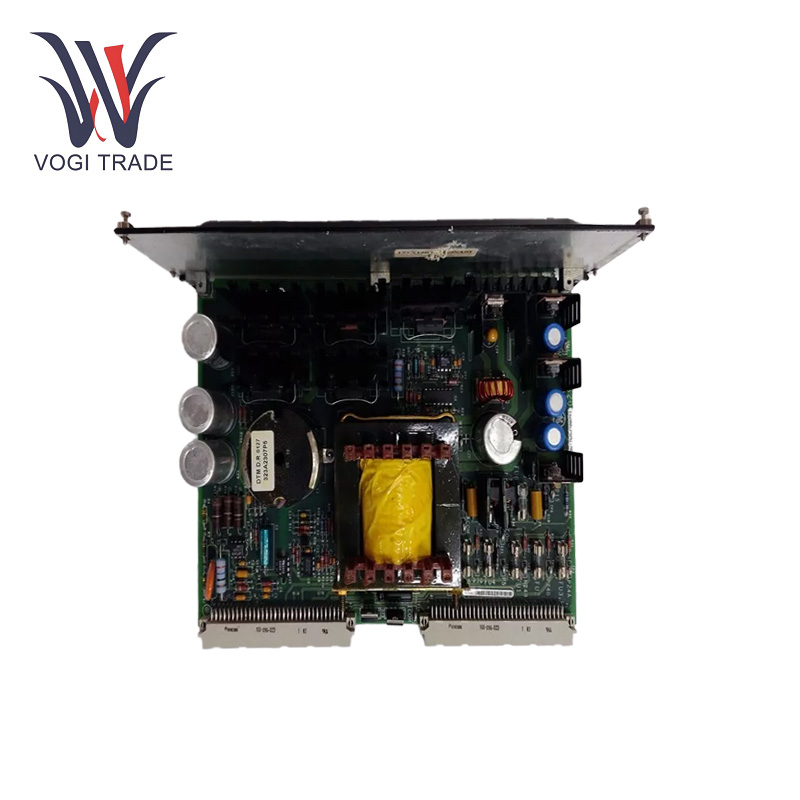

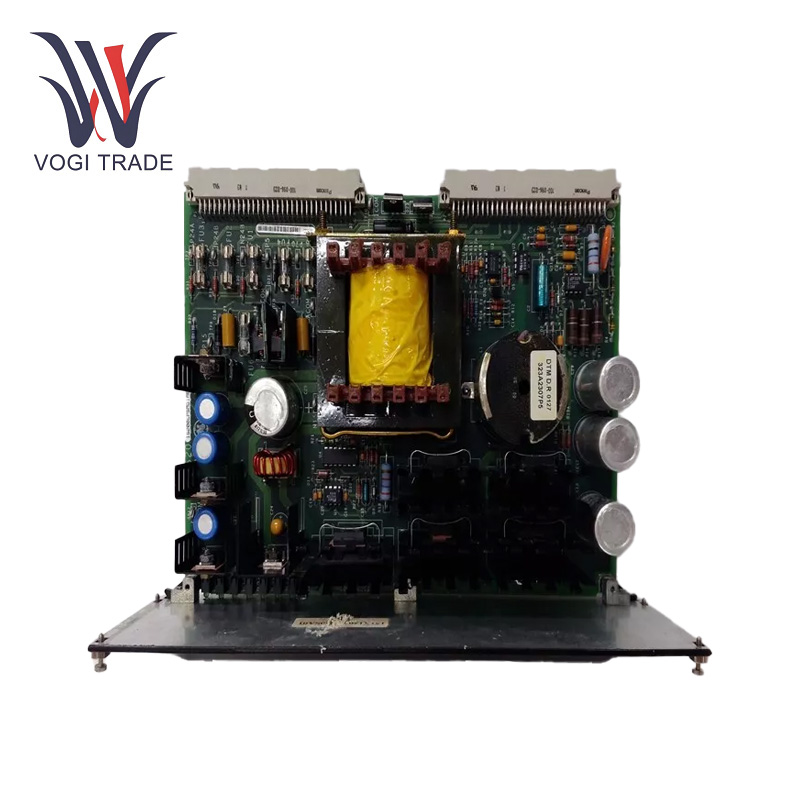

GE IS200EPSMG1A

Рабочие параметры

Входное напряжение:125 В постоянного тока.

Выходt Напряжение:5 В постоянного тока, 15 В постоянного тока, 24 В постоянного тока и 70 В постоянного тока.

Тип компонентов:трансформатор, индуктор, конденсатор, транзистор, резистор, интегральная схема, предохранитель,

Количество светодиодов:7.

Количество предохранителей:9.

Количество разъемов: 2.

Тип конденсатора Бутай:Осевой и высоковольтный электролитический конденсатор.

Тип резистора:резисторы пленочные в металле; углеродные} композитные резисторы.

Дополнительное количество радиатора:4.

Индукторная катушка:L2 представляет собой небольшую катушку индуктивности.

Характеристика продукта

Обеспечивает стабильное электропитание:Он обеспечивает стабильное и точное питание устройства возбуждения, обеспечивая стабильную работу генераторов и надежность систем возбуждения.

Комплексная защита:Он имеет функции защиты от перенапряжения, перегрузки по току и другие функции для защиты цепи питания и связанного с ней оборудования для обеспечения высокой безопасности и надежности.

Передняя панель:7 светодиодных индикаторов на передней панели могут визуально отображать рабочее состояние модуля.

Разнообразие элементов:GE IS200EPSMG1A включает в себя трансформаторы, бионические индукторы, несколько катушек индуктивности, транзисторы с радиаторами, осевые и высоковольтные электролитические конденсаторы, дисковые конденсаторы, металлопленочные резисторы, углеродные композитные резисторы, интегральные схемы, предохранители и контрольные точки TP.

Установка

Чтобы установить GE IS200EPSMG1A в объединительную панель EPBP, совместите модуль с соответствующим слотом и вставьте его до тех пор, пока они не будут прочно соединены. Обязательно правильно подключите разъемы модуля к соответствующим интерфейсам на его объединительной плате. Затяните соединения, чтобы обеспечить хорошую передачу сигнала и мощности.

Поиск неисправностей

Перегрев:Если GE IS200EPSMG1A перегревается, убедитесь, что условия рассеивания тепла хорошие. Держитесь на достаточном расстоянии от модуля, чтобы обеспечить приток воздуха. Убедитесь, что охлаждающий вентилятор работает. Кроме того, поэкспериментируйте или определите короткое замыкание или перегрузку по току в цепи, которые могут выделять чрезмерное тепло.

Ненормальное выходное напряжение:На этом начальном этапе вам необходимо сначала проверить нагрузку, подключенную к выходной клемме, чтобы выяснить, нет ли короткого замыкания или перегрузки. Если вы не обнаружите никаких отклонений от подключенной нагрузки, вы можете проверить выходное напряжение на предмет того, что оно не соответствует ни одному из них. установить значение. Затем измерьте напряжение цепи регулирования в модуле, например, транзисторах, интегральных схемах.

Область применения

Гидроэлектростанции:GE IS200EPSMG1A также подходит для гидроэлектростанций, так что система возбуждения гидрогенератора может получать поддержку мощности в режиме реального времени и обеспечивать нормальную работу оборудования по производству электроэнергии.

Сила промышленных проз:Он может использоваться в некоторых крупных промышленных энергосистемах, в основном в металлургических процессах, химических процессах, но также может подавать электроэнергию в системы возбуждения генераторов промышленных подстанций, чтобы обеспечить стабильную работу промышленной энергосистемы.
