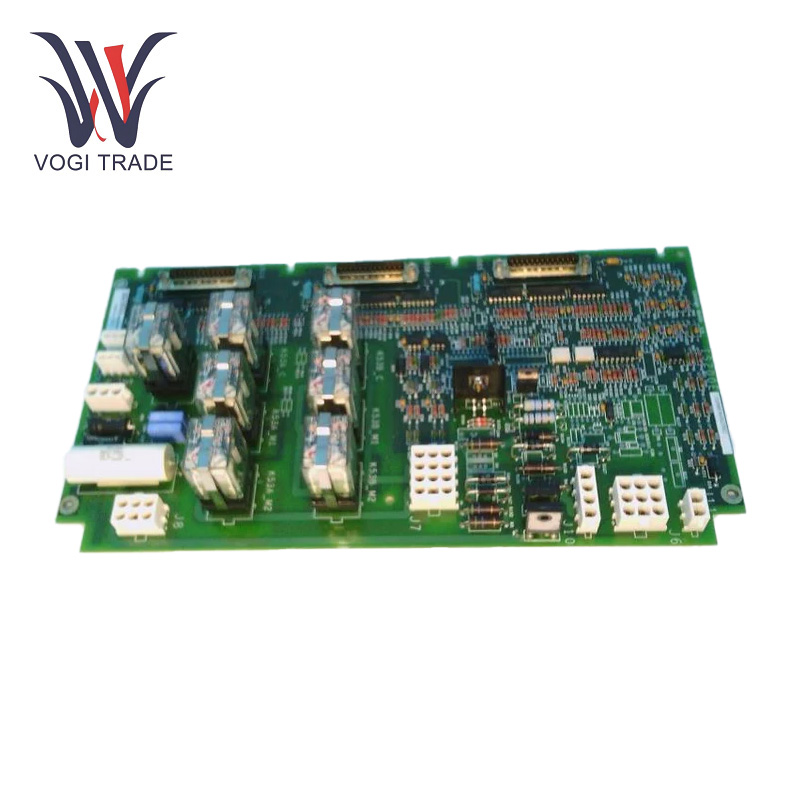

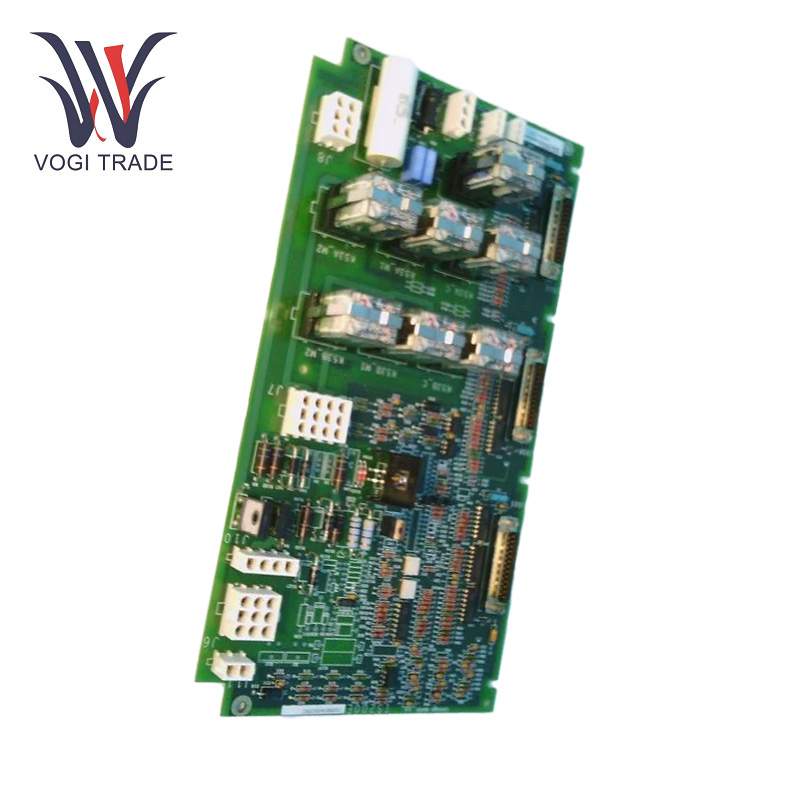

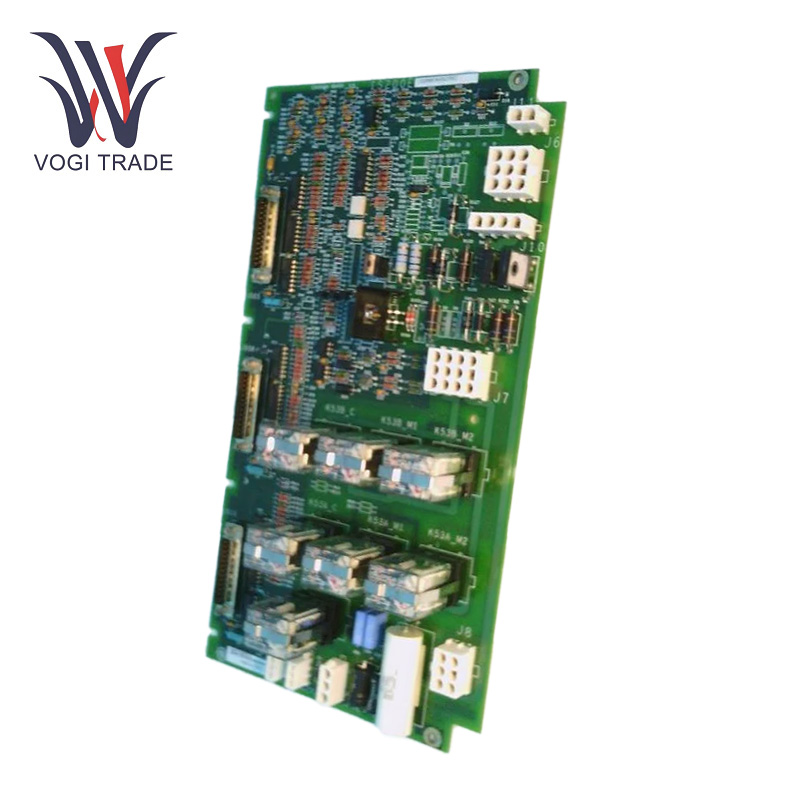

GE IS200EHPAG1DCB

Эксплуатационные параметры

Источник питания: 24 VDC

Таймер в реальном времени: Автоматически включает или выключает управление.

Рабочая температура: От -40 ° C до +70 ° C.

Защита─Akercurrent, перенапряжение, короткая замыкание и защита обратной полярности.

И общение:Поддерживает протоколы Modbus RTU/ASCII и RS-232/RS-485.

Толерантность к напряжению:Он хорошо работает в диапазоне толерантности к напряжению ± 10% от номинального источника питания. Режим обнаружения мощности: режим обнаружения без движения.

Энергопотребление: Нормальное энергопотребление составляет ~ 8 Вт, но может варьироваться в зависимости от условий нагрузки и выполнения.

Диапазон ввода напряжения:10 В постоянного тока до 30 В пост.

Тип ответа: В основном используется для накопления бинарных (отключенных) сигналов от полевых устройств (термо-датчик, переключатели и т. Д.)

Текущий рейтинг: Реле контакты могут переключать нагрузку на 1 A.

Вывод типа: Реле или твердое состояние, в зависимости от модели

Особенности продукта

Приобретение сигнала и цифровая обработка: GE IS200EHPAG1DCB постоянно контролирует и обрабатывает цифровые сигналы с полевых устройств и индикаторов состояния. Эта информация получена система управления, помогая ей принимать решения в режиме реального времени.

Функциональность управления выводом: Обработка входных сигналов, модуль также может сформулировать контрольные сигналы, то есть логический высокий или низкий выход к определенным каналам для выполнения определенных действий реле или для реагирования на другие устройства.

Диагностический мониторинг и мониторинг разломов: модуль показывает внутреннюю диагностику, способную определять, демонстрируют ли подключенные полевые устройства или проводка ошибкой. Условия неисправности сообщаются в центральной системе управления, что обеспечивает быстрое исправление.

Связь с системой управления: GE IS200EHPAG1DCB использует Modbus RTU/ASCII, RS-232 или RS-485 для общения с другими модулями и центральной системой управления для бесшовной связи с другими системами и централизованным управлением.

Защита над тока:который защищает модуль от повреждения, когда ток слишком большой.

Защита от перенапряжения:Модуль вводится с особой особенностью защиты от перенапряжения, которая защищает от условий перенапряжения, тем самым защищая сам модуль и устройства, соединенные в поле.

Защита короткого замыкания: GE IS200EHPAG1DCB обладает защитой от короткого замыкания и обычно работает в случае неисправностей проводки или неисправностей устройства.

Защита обратной полярности: Интегрированная схема защиты обратной полярности предотвращает повреждение системы в случае неправильного подключения питания.

Гальваническая изоляция: Обеспечивает гальваническую изоляцию между входными/выходными целями и внутренними сигналами, чтобы предотвратить электрический шум или неисправности от компромисса производительности системы.

Диапазон приложений

Производство электроэнергии: GE IS200EHPAG1DCB по существу используется в рамках управления газовой турбиной и управления паровой турбиной, используемых для поля и управления, например, датчиков давления и температуры, клапанов и реле.

Нефть и газ: GE IS200EHPAG1DCB может использоваться в нефтегазовой отрасли для автоматизации и мониторинга оборудования, такого как насосы, компрессоры и газовые турбины, помогая соответствовать стандартам безопасности и производительности.

Промышленная автоматизация: GE IS200EHPAG1DCB широко используется для управления основным оборудованием, датчиками процесса и сложными автоматизированными системами в производстве и других промышленных условиях.

Системы безопасности и защиты: он используется в критически важных приложениях, таких как системы выключения и цепей аварийного управления, контролируя неисправности и привлечение системы к автоматическому отключению или условию тревоги, если это необходимо.

Поиск неисправностей

Нет ПауэR:Проверьте соединения источника питания для соответствующего напряжения (24 В постоянного тока или 125 В постоянного тока).

Неисправные входы/выходы: Проверьте проводку и ищите свободные или отключенные кабели, специально для входных/выходных клеммов.

Сбои в общении: Проверьте настройки связи в конфигурации системы (скорость передачи, адрес и т. Д.)

Перегрев убедитесь:Вокруг модуля достаточно вентиляции, чтобы предотвратить перегрев. Убедитесь, что условия окружающей среды находятся в диапазоне рабочих температур от -40 ° C до +70 ° C.

Диагностические светодиоды: Используйте диагностические светодиоды, чтобы помочь в определении кодов ошибок или условий неисправности.
