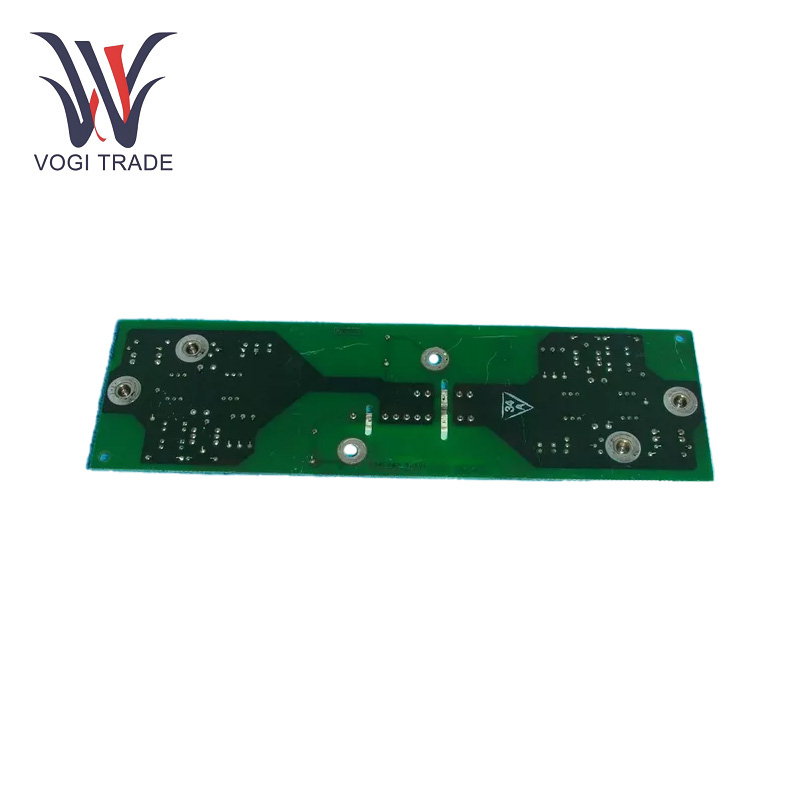

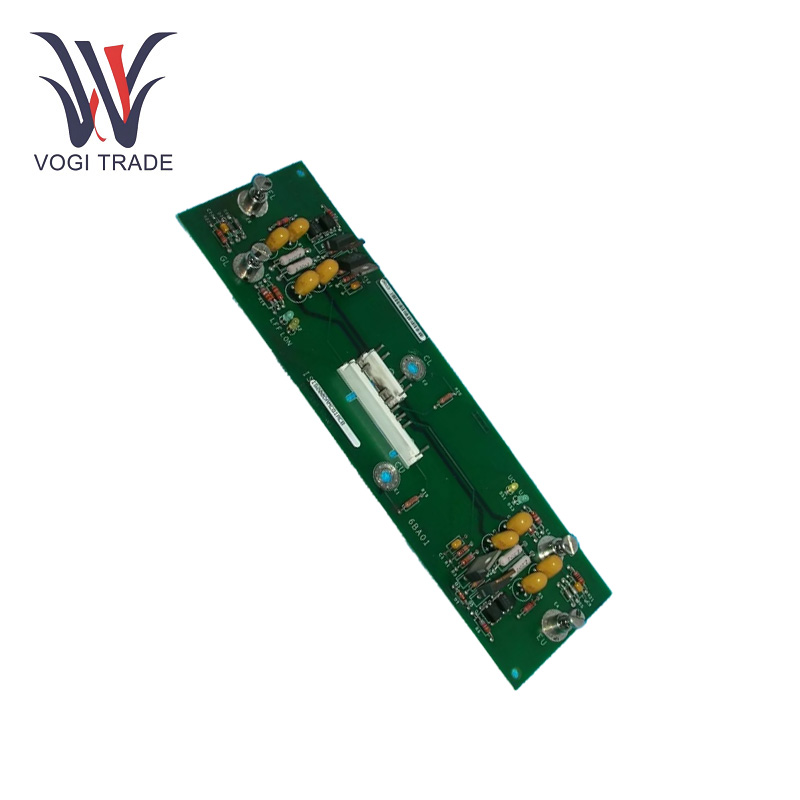

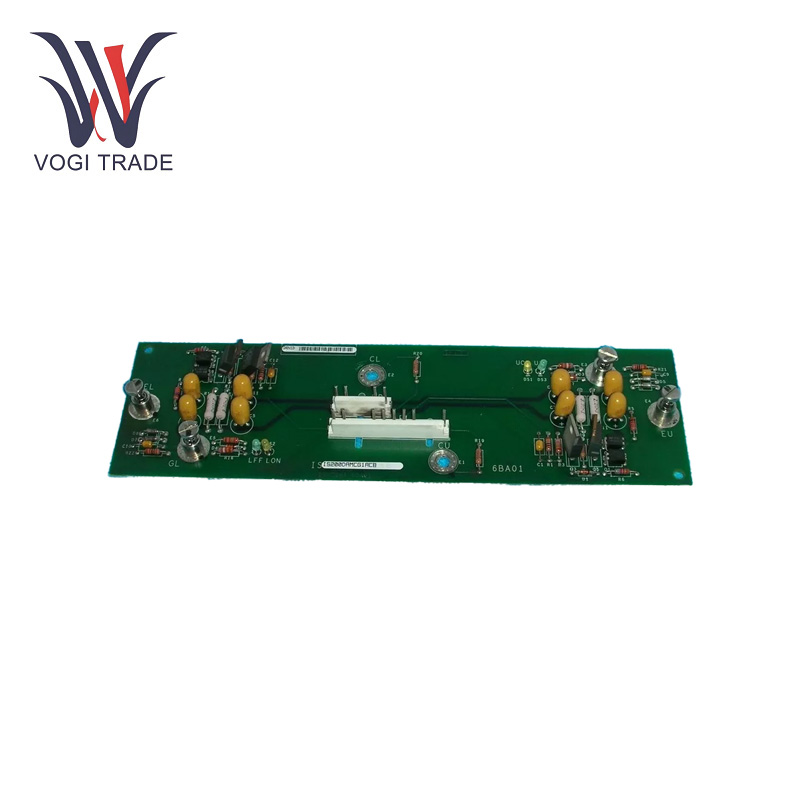

GE IS200DAMBG1ACB

Источник питания: Номинальное напряжение обычно составляет около 28 В постоянного тока, и оно может выдерживать определенные колебания напряжения, обычно в диапазоне от 26 В до 30 В постоянного тока, чтобы обеспечить стабильную работу в различных условиях.

Рабочая температура: Диапазон рабочих температур обычно составляет от -30°C до 70°C.

производительность и долговечность:Модуль имеет механизмы тепловой защиты, предотвращающие повреждение от перегрева, что может снизить его производительность или отключить определенные функции, если температура превышает безопасные пределы.

Уровни сигналов:он принимает и обрабатывает сигналы разных уровней в зависимости от функций ввода и вывода. Для аналоговых входов диапазон входного сигнала может варьироваться от 0 В до 10 В или от -10 В до 10 В, в зависимости от конкретной конфигурации.

Особенности продукта

Обработка и преобразование данных:GE IS200DAMBG1ACB может обрабатывать как аналоговые, так и цифровые данные. С аналоговыми данными он может выполнять аналого-цифровое преобразование (АЦП) с определенным разрешением, переводя физические величины в цифровой мир. В соответствии со спецификацией модуля разрешение АЦП может быть 12-битным или 16-битным. Для преобразования цифровых данных в аналоговые выходные сигналы (которые могут управлять исполнительными механизмами или другими аналоговыми устройствами) он также обеспечивает цифро-аналоговое преобразование (DAC). ) способность.

Интерфейсы ввода и вывода: Для модуля доступно множество входных и выходных интерфейсов. Через аналоговые и цифровые входные каналы он может принимать данные от различных датчиков, таких как датчики температуры, датчики давления и датчики положения.

Формирование и фильтрация сигналов:GE IS200DAMBG1ACB помогает в формировании сигнала, а также в усилении, ослаблении и фильтрации входных сигналов. Это может помочь улучшить качество сигнала, уменьшить шум и помехи и тем самым повысить точность сбора данных.

Диагностика и мониторинг:GE IS200DAMBG1ACB оснащен встроенными диагностическими инструментами, которые позволяют отслеживать состояние его работоспособности. Он может выявлять неисправности, в том числе повышенное и пониженное напряжение, а также короткие замыкания, и сообщать об этих неисправностях системе управления через диагностические индикаторы или каналы связи.

Установка

Установка: Это должно происходить при выключенном питании, чтобы предотвратить риск поражения электрическим током из-за неисправной проводки.

Монтаж: Установите карту GE IS200DAMBG1ACB в назначенный слот в стойке управления EX2100, убедившись, что она надежно зафиксирована.

Электропроводка: Подключите входные и выходные клеммы в соответствии со схемой подключения системы, обеспечив надежность и правильность конфигурации всех соединений.

Cонфигкольцо: Настройте с помощью конфигурационного программного обеспечения EX2100, чтобы параметры карты драйвера ворот соответствовали требованиям турбинной системы.

Область применения

Газовая и паровая турбина:GE IS200DAMBG1ACB широко используется в системах управления газовыми и паровыми турбинами, где он имеет решающее значение для мониторинга и управления работой турбин. Кроме того, он собирает показания датчиков, связанные с производительностью, включая температуру, давление, вибрацию и скорость вращения, а также передает управляющие сигналы для изменения параметров турбин.

Промышленная автоматизация: GE IS200DAMBG1ACB может использоваться в производственных процессах в приложениях промышленной автоматизации, таких как химические заводы, нефтеперерабатывающие заводы, предприятия пищевой промышленности. Это помогает регулировать и контролировать параметры процесса, систематизировать производственные линии и повышать качество продукции и эффективность процесса.

Производство электроэнергии: На электростанциях он играет роль в управлении и мониторинге оборудования для производства электроэнергии, такого как генераторы, трансформаторы и вспомогательные системы. Он обеспечивает точную информацию и сигналы управления, способствуя стабильному производству электроэнергии.

Tустранение неполадок

НетВывод с дискаr:Проверьте все соединения, карту монитора на наличие видимых повреждений и подтвердите настройки конфигурации.

Прерывистая работа турбины: проверить карту драйвера ворот, целостность сигнала и перепаять неисправные устройства.

Перегрев: Убедитесь в исправности всех систем охлаждения, работайте в температурных диапазонах, указанных в проекте, и замените неисправные компоненты.
