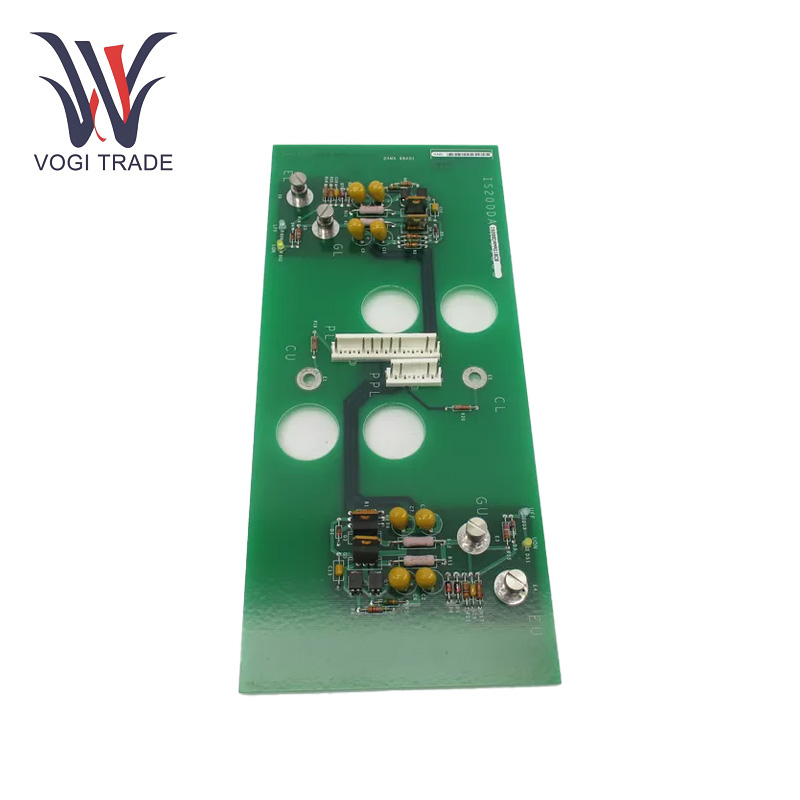

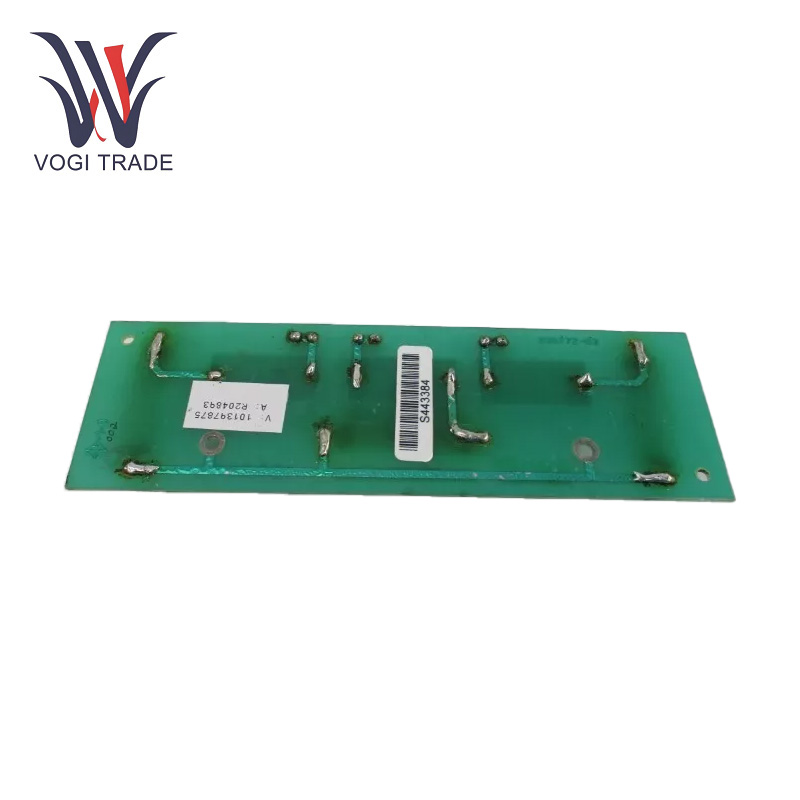

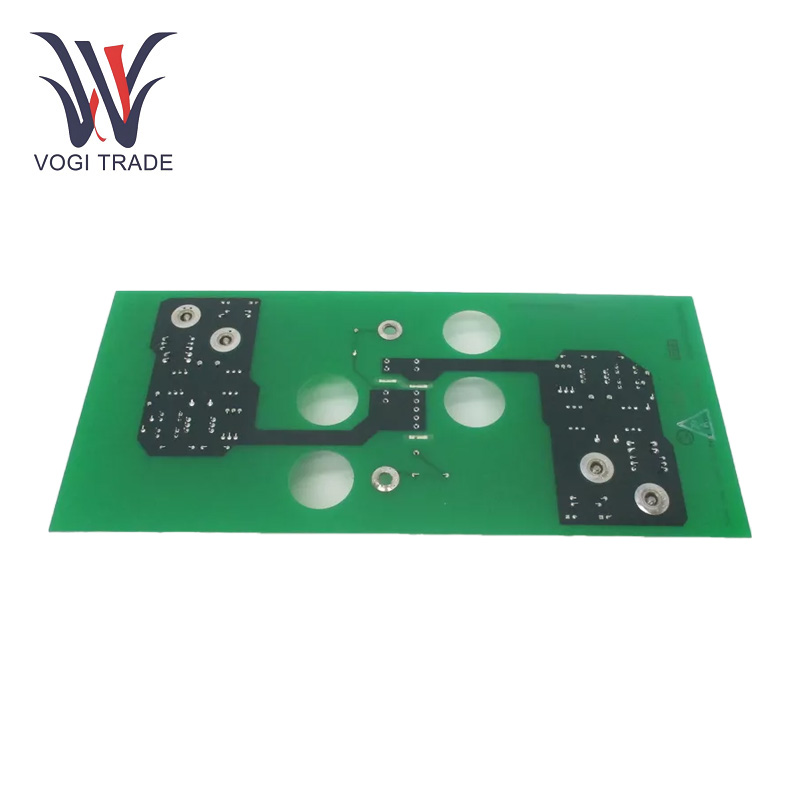

GE IS200DAMAG1BCB

Параметры работы

Номинальный источник питания: 24 В постоянного тока

Диапазон рабочего напряжения: от 18 В до 32 В постоянного тока

CненавидетьПотребление: Обычно 0,5 А при 24 В постоянного тока (зависит от конфигурации)

Цифровые входы: поддерживает цифровые входные каналы, используемые для контроля состояния ВКЛ/ВЫКЛ полевых устройств.

Тип входа: Сухой контакт или сигналы с открытым коллектором.

Входное напряжение: номинал 24 В постоянного тока.

Количество входов: Зависит от конкретной конфигурации, обычно от 8 до 16 каналов.

Цифровые выходы: Модуль поддерживает цифровые выходные каналы для управления полевыми устройствами, такими как реле, фонари или другие исполнительные механизмы.

Выходное напряжение: номинал 24 В постоянного тока.

Тип выхода: Твердотельные (транзисторные) или релейные контактные выходы.

Количество выходов: Обычно от 8 до 16 каналов в зависимости от конфигурации.

Степень защиты (IP): Обычно IP20 (подходит для использования внутри помещений в панелях управления или корпусах)

Особенности продукта

Сбор данных и управление ими:GE IS200DAMAG1BCB играет решающую роль в сборе данных и может собирать данные с различных типов датчиков или других устройств ввода. Он преобразует накопленные данные в цифровой или аналоговый формат, пригодный для обработки системами управления. Эта часть модуля отвечает за управление и хранение полученных данных, делая их доступными для обработки и анализа в реальном времени.

Функция интерфейса:GE IS200DAMAG1BCB  обеспечивает бесперебойное соединение и сводит к минимуму помехи между сигналами другой системы. Интерфейсы могут быть как для входных, так и для выходных портов, что означает, что мы можем передавать сигналы управления по одному проводу.

Формирование сигнала:GE IS200DAMAG1BCB выполняет задачи по формированию сигнала, такие как усиление, фильтрация и преобразование входных сигналов. Это гарантирует, что система управления получает точные и качественные данные от датчиков. Он способен манипулировать уровнями сигнала в соответствии с потребностями системы управления, уменьшая шум и перекрестные помехи.

Установка

Mподсчет: Обеспечьте 19-дюймовую стойку или панель управления с достаточным пространством для вентиляции и прокладки кабелей.

Подключение:Подключите цифровые устройства ввода, такие как датчики или переключатели, к входным клеммам модулей.

Подключите устройства цифрового вывода (например, реле, исполнительные механизмы или сигналы тревоги) к выходным клеммам.

Конфигурация: настройка каналов цифрового ввода и вывода с помощью программного обеспечения для настройки GE Mark VIe (ToolboxST или ControlST) с параметрами, включая типы входов, типы выходов и временные характеристики.

Тестирование:После установки включите систему и используйте диагностические инструменты, доступные в программном обеспечении, чтобы убедиться, что цифровые входы правильно реагируют на полевые устройства и что цифровые выходы управляют подключенными исполнительными механизмами, как ожидалось.

Область применения

Iпромышленное управление турбиной:GE IS200DAMAG1BCB широко используется в системах управления промышленными турбинами, такими как газовые и паровые турбины. Оно позволяет отслеживать и контролировать различные параметры турбин, такие как температура, давление и скорость, для обеспечения их безопасной и эффективной работы.

Электростанции:GE IS200DAMAG1BCB служит важным компонентом управления и контроля электростанций. Это помогает обеспечить стабильную выработку электроэнергии за счет подачи точных данных и сигналов управления.

Системы управления процессами: GE IS200DAMAG1BCB обеспечивает точный сбор данных и управление, что делает его полезным в нескольких системах управления технологическими процессами.

Поиск неисправностей

Сбой питания:Проверьте входные клеммы, чтобы убедиться, что напряжение источника питания достигло возможного внутреннего модуля. Проверьте, находится ли источник питания в правильном диапазоне напряжения, и убедитесь, что кабель питания подключен правильно.

Проблемы с передачей данных: Если есть проблемы с передачей данных, проверьте соединения входных и выходных сигналов. Убедитесь, что все кабели подключены правильно (и замените все поврежденные), а уровни сигнала соответствуют ожидаемым.

Проверьте неисправность модуля:Если кажется, что модуль неисправен, обратите внимание на сообщения об ошибках или индикаторы на модуле. Они могут подсказать, в чем заключается проблема.

Проблема с конфигурациейэс:Если после установки модуль работает неправильно, проверьте параметры конфигурации. Установив неправильные параметры конфигурации, вы также можете привести к неправильной работе. Проверьте программное обеспечение/панель настройки на предмет неправильной конфигурации, касающейся типов ввода-вывода, диапазонов сигналов или протоколов связи.
