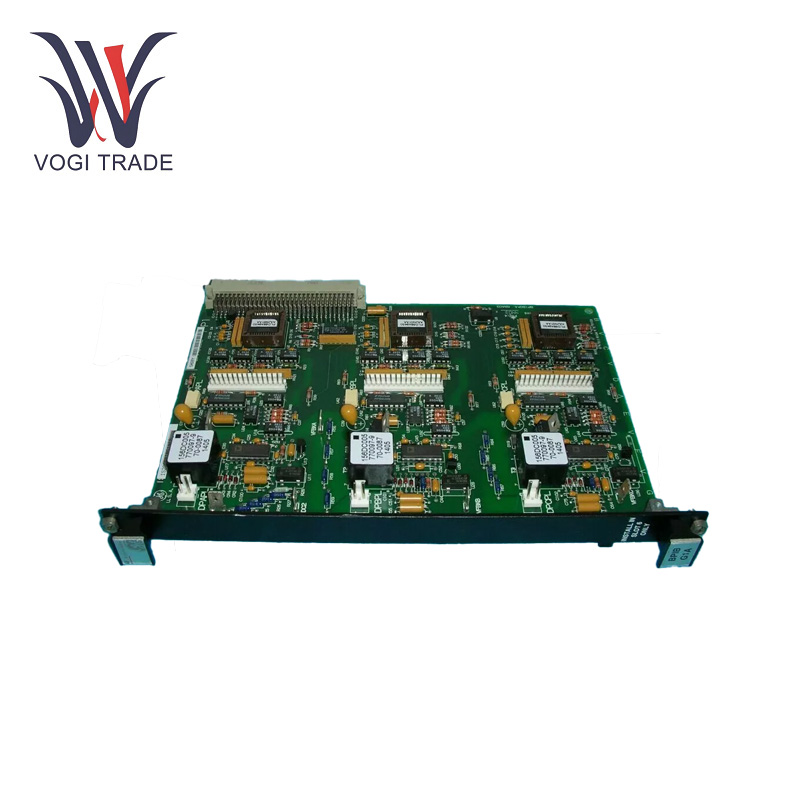

GE IS200BPIBG1AEB

Рабочие параметры

Функциональная Акроним/аббревиатура: БПИБ.

Обратная связь по напряжению звена постоянного тока Диапазон ГУН: 0–20 МГц.

Входная мощность: 17,7 В переменного тока и 5 В постоянного тока.

БТИЗ приводэ-э, IN Power, ИЗОЛИРОВАННОЕ 5 В постоянного тока МАКС.= 500 мА.

Температурарабочий диапазон: от 0°C до 60°C.

Диапазон температур хранения: -40°C ~ 85°C.

Диапазон влажности: от 5% до 95%.

Особенности продукта

Регистрация неисправностей и отчетность: GE IS200BPIBG1AEB также может фиксировать неисправности, обнаруженные платами драйверов затворов. Он также предупреждает соответствующие процессоры информацией о неисправности. Для каждой фазы он также имеет контроль неисправностей драйверов каждого затвора и защелку каждого затвора. О зафиксированных неисправностях, связанных со схемой управления, будет сообщаться на линии повреждения фазы P, на соседний IGBT которой подается команда.

ВоротаВодитель: IS200BPIBG1AEB оснащен изолированным источником питания 5 В постоянного тока для логических сигналов, поступающих на подключенную плату управления затвором или от нее. Это отдельное напряжение получается из источника питания 17,7 В переменного тока, что обеспечивает повышенную стабильность передачи сигнала и защиту от помех.

Установка

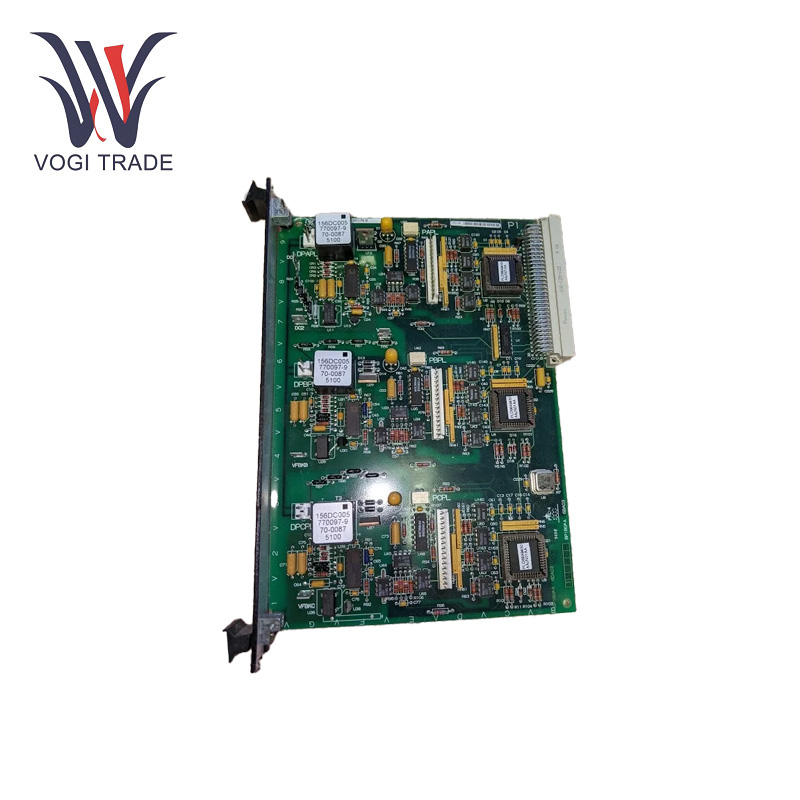

GE IS200BPIBG1AEB предназначен для монтажа в стойку типа VME. Разъем P1 на задней стороне платы облегчает ее подключение к стойке. Узкая передняя панель удерживает зажимы, удерживающие плату на месте в стойке VME. Плата также оснащена шестью штекерными разъемами для подключения к различным платам IGBT, а также пятью вставными разъемами за передней лицевой панелью для измерения сигналов фазы A, фазы B, фазы C, положительного и отрицательного звена постоянного тока.

Поиск неисправностей

Нет вывода сигнала: Если нет выходного сигнала от GE IS200BPIBG1AEB, то нам необходимо первым делом проверить разъем P1, который соединяет одну часть IS200BPIBG1AEB с другой, правильно ли он вставлен, не потерян и не поврежден. Затем убедитесь, что источник питания выдает соответствующее напряжение. Если питание и соединение в порядке, внутренняя схема формирования сигнала, вероятно, неисправна на этом этапе, и плату следует заменить или отремонтировать профессионалу.

Некоторые проблемы, причина которых не определена четко. Проверьте, функционируют ли подключенные платы драйверов ворот; если на плате отображается индикация неисправности без видимой причины, NABER_NOTIFICATION GE IS200BPIBG1AEB — Платы драйвера шлюза иногда могут вызывать сбой IS200BPIBG1AEB. Также проверьте устройства EPLD на плате. Однако если есть проблемы с программированием или работой EPLD, также может возникнуть неправильная индикация неисправности.

Перегрев: В случае перегрева GE IS200BPIBG1AEB сначала проверьте хороший отвод тепла и отсутствие засоров в вентиляционной среде вокруг платы. Затем проверьте, стабильно ли напряжение источника питания.

Область применения

GE IS200BPIBG1AEB чаще всего используется в системах управления газовыми турбинами, особенно в таких системах, как Mark VI. Плата управляет IGBT-приводом газовой турбины, что особенно важно для запуска газовой турбины и способствует повышению производительности и надежности систем генерации электроэнергии на газовых турбинах.

Паровые турбинные системы: Это также применимо к системам управления паровыми турбинами. IS200BPIBG1AEB в паровых турбинах используется для формирования сигнала и мониторинга неисправностей приводного моста IGBT, который управляет работой паровой турбины путем оптимизации ее производительности посредством регулирования скорости и мощности.

Автоматизированные приводные агрегаты ветряных турбин: GE IS200BPIBG1AEB является частью серии Mark VI, которая применяется в узлах автоматического привода ветряных турбин. Он участвует в контроле и управлении системами преобразования энергии и привода ветряных турбин, обеспечивая бесперебойную работу и эффективное производство электроэнергии ветряными турбинами.
