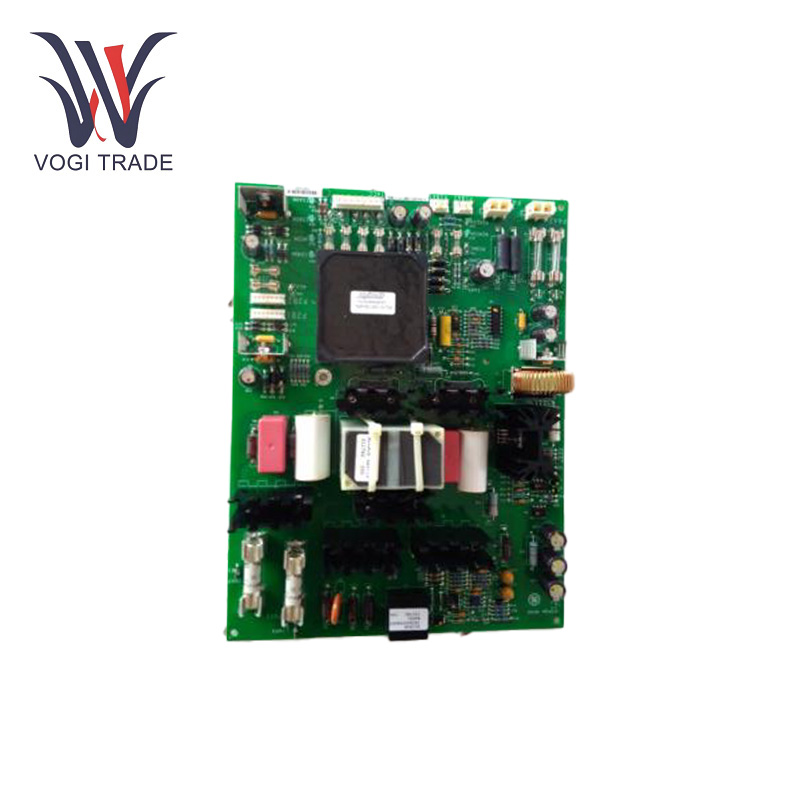

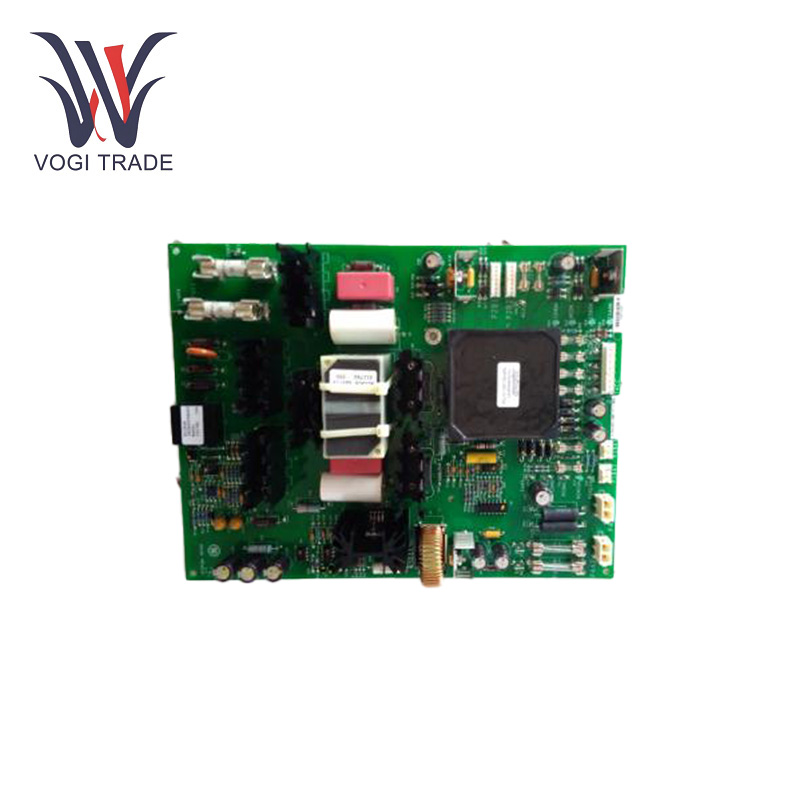

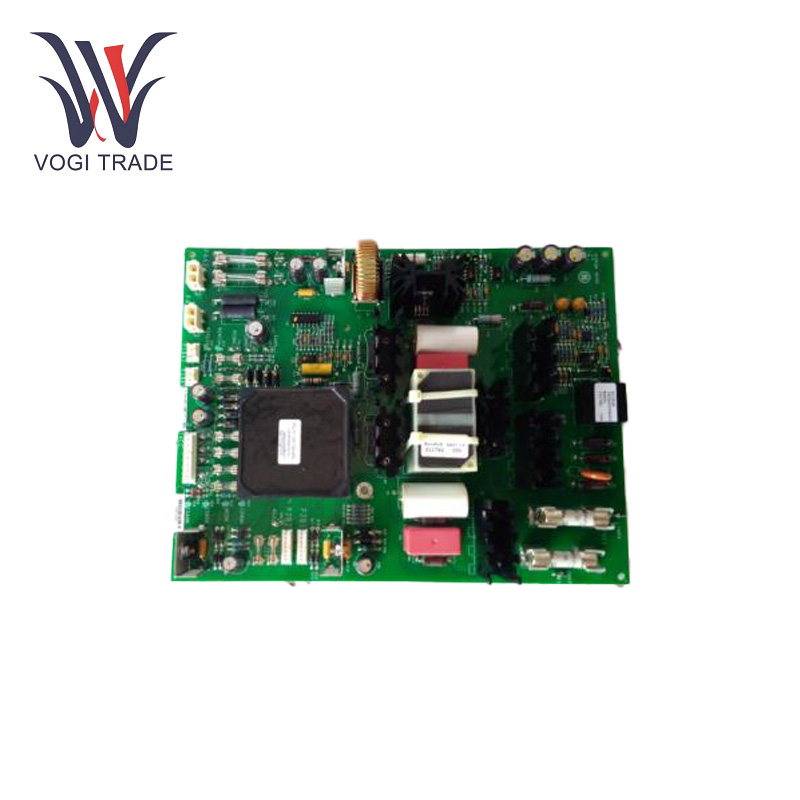

GE IS200BPIAG1AEB

Параметры работы

Pнапряжение питания: 5 В постоянного тока

Входная и выходная чувствительность: Управляет приводом затвора, сигналами неисправности шунта и данными приложения с платы BPIA.

Диапазон рабочих температур: от -15°C до +55°C

Уровень защиты: Защита промышленного уровня; чувствителен к статическому электричеству, требует осторожного обращения

Разъемы: Различные разъемы для сигнальных и фазовых подключений, включая 6 штекерных вертикальных штыревых разъемов и вставные разъемы для сигналов звена постоянного тока и сигналов измерения фазы.

Дополнительные возможности: включает 1024-битную память, различные электронные компоненты, такие как транзисторы и резисторы.

Особенности продукта

Системный интерфейс: Карта действует как мост между ТИПА BPIA/BPIB, подключенным к приводу серии Innovation, обеспечивая связь и удовлетворяя потребности турбины.

Обработка сигналов:  GE IS200BPIAG1AEB управляет сигналами управления затвором, шунтирует сигналы неисправности и данные приложений на плату BPIA и обратно.

ввод/вывод: Плата обеспечивает сигналы измерения фазы, положительные и отрицательные сигналы звена постоянного тока. Она работает с сигналами напряжения, сигналами тока, сигналами неисправности и многими другими подобными сигналами.

Разъемы: Шесть штекерных вертикальных штыревых разъемов для соединений фаз A, B и C IGBT. Пять штыревых разъемов для обнаружения сигналов фаз A, B, C и звена постоянного тока (+), (-).

1024-битное запоминающее устройство: GE IS200BPIAG1AEB также имеет 1024-битное последовательное запоминающее устройство, в котором хранится идентификатор платы и информация о версии. Это помогает при обслуживании и устранении неполадок, позволяющих идентифицировать карту.

Первичное подключениеr: Плата подключается к стойке VME с помощью этого разъема.

Другие разъемы: Кроме того, GE IS200BPIAG1AEB имеет в общей сложности семь разъемов на плате, которые включают в себя контакты управления затвором и сигнальные контакты.

Ключевые компоненты: Эта плата оснащена тремя трансформаторами, шестью транзисторами и девятью массивами резисторных сетей, которые выполняют функции обработки сигналов и управления системой.

Статически-чувствительный: GE IS200BPIAG1AEB — плата, чувствительная к статическому электричеству, которая может быть повреждена электростатическим разрядом (ESD), поэтому с ней следует обращаться осторожно. Поэтому необходимо хорошее заземление и меры предосторожности при установке и обслуживании.

Промышленная защита:Запатентованная система промышленной защиты, предназначенная для управления турбинами электростанций.

Установка

СлоСовместимость: Этот GE IS200BPIAG1AEB часто устанавливается в стойке VME в специально отведенном слоте для интерфейсов между системой CS3000 и другими устройствами.

Идентификация: Плата имеет лицевую панель с этикетками и идентификационной маркировкой, упрощающими установку.

Область применения

Промышленная автоматизация: GE IS200BPIAG1AEB широко используется для управления производственными линиями на заводах. Он может контролировать работу конвейерных лент, роботизированных манипуляторов и обрабатывающих инструментов, повышая эффективность и качество продукции.

Производство электроэнергии: Возможные применения включают управление турбинами генераторов, регуляторами напряжения и электростанциями в системе электроснабжения. Это помогает гарантировать стабильное производство электроэнергии и ее подачу в сеть.

Масло аи газ: направляет насосы, компрессоры и клапаны на нефтеперерабатывающих заводах и на буровых платформах. Он способен работать в экстремальных условиях, включая высокое давление и опасные, агрессивные или взрывоопасные среды.

Поиск неисправностей

Светодиодные индикаторы:Проверьте светодиод IMOK на рабочее состояние. Если светодиод не горит или мигает, возможно, возникла проблема со связью или питанием.

Целостность соединения: Убедитесь, что все разъемы, включая P1 и штыревые разъемы, затянуты и не повреждены.

Источник питания: Убедитесь, что плата питается от правильного источника питания постоянного тока 5 В.

Сказатьнальная проверка:Проверьте SignalTraverse с помощью диагностики, чтобы убедиться в правильности передачи и приема сигналов между системой управления и приводом.

Тест памяти: Убедитесь, что 1024-битное устройство памяти работает правильно. Неисправности, требующие замены платы, обычно указывают на поврежденные или недоступные данные.

Факторы окружающей среды: Убедитесь, что плата работает в оптимальных условиях окружающей среды, например, по температуре и влажности.
