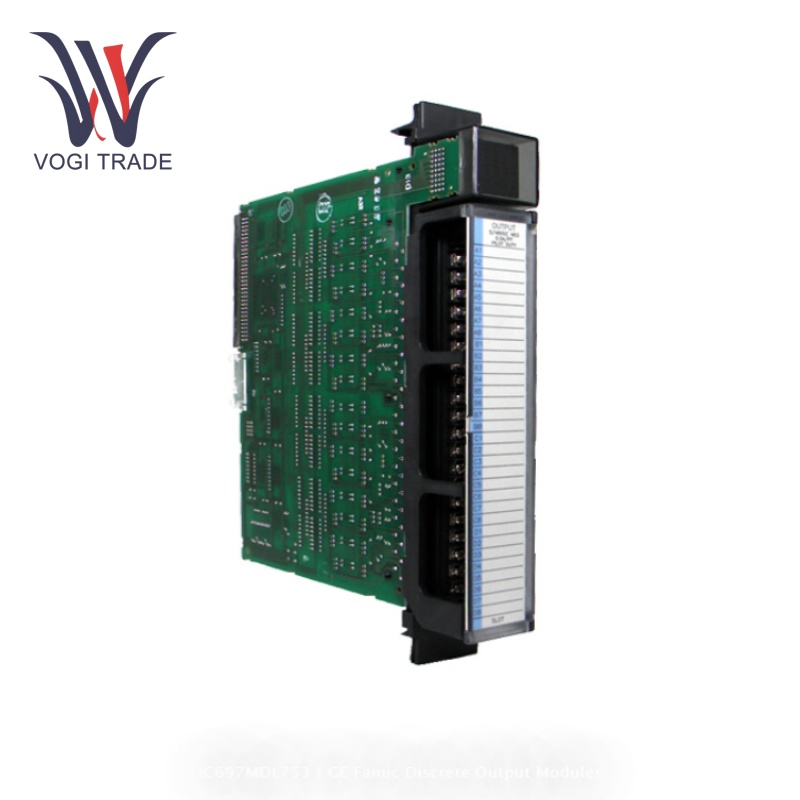

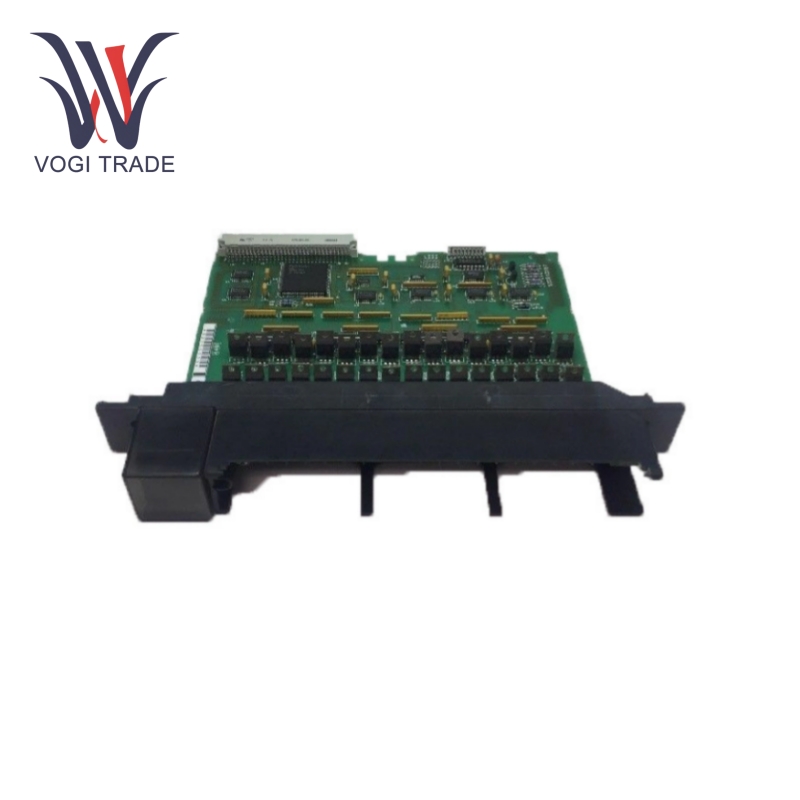

GE IC697MDL753

Параметры использования

Номинальное напряжение: Номинальное напряжение GE IC697MDL753 составляет 5 В или 10–60 В. Таким образом, он имеет номинальное напряжение, которое может гибко удовлетворять различные требования к электропитанию различных систем и областей промышленной автоматизации.

Количество выходов: GE IC697MDL753 имеет две группы изолированных выходных точек по тридцать две точки, каждая группа по шестнадцать точек. Такая конфигурация обеспечивает более гибкое управление и подключение к различным внешним устройствам.

Начиная с 5 В постоянного тока, выходной ток каждой точки составляет 16 мА; при напряжении 10–60 В постоянного тока каждая точка может обеспечивать выходной ток 0,5 А, до 4 А на группу. Это гарантирует, что различные нагрузки могут выполняться с разными величинами тока.

Требуемый ток: Сам модуль требует ток 0,25 Ампер; этот параметр необходимо учитывать при проектировании электропитания всей системы.

Функция продукта

Выходной сигнал: 32-точечный модуль вывода, выдает цифровые сигналы, управляет внешними устройствами, такими как реле, электромагнитные клапаны, индикаторные лампы и т. д. Конструкция выхода с отрицательной логикой соответствует общей логике управления таких модулей в промышленных системах управления, что упрощает интерфейс. с другими компонентами.

Изолированный выход: Два набора изолированных выходных точек могут эффективно предотвращать взаимное влияние цепей друг на друга, повышая надежность и стабильность системы управления. Эта функция изоляции необходима в сложных промышленных установках, в которых размещено несколько электроприборов и которые подвержены сильным электромагнитным помехам.

Широкая адаптируемость по напряжению: Позволяет работать при напряжении 5 В постоянного тока и от 10 до 60 В постоянного тока, что означает, что его можно включать в цепи управления с различными уровнями напряжения; сложность конструкции и стоимость системы значительно снижаются, а также повышается гибкость обновлений и расширений системы.

Совместимость по уровню TTL: Схема устройства работает на уровне TTL, поэтому она может напрямую взаимодействовать с другими TTL-совместимыми цифровыми схемами или устройствами для упрощения входных/выходных соединений и краткой обработки сигналов.

Области применения

Промышленная автоматизация: GE IC697MDL753 широко используется в различных приложениях систем промышленной автоматизации, таких как сборочные линии, системы обработки материалов и системы управления роботами. Он принимает команды и реагирует с помощью функций различных исполнительных механизмов, управляемых ПЛК, тем самым автоматизируя производственный процесс.

Управление процессом: В перерабатывающих отраслях, таких как химическая, фармацевтическая и пищевая промышленность, GE IC697MDL753 может управлять клапанами, насосами и двигателями для регулирования потока, температуры и давления материалов или жидкостей, тем самым обеспечивая стабильность и качество продукции.

Автоматизация зданий: Применяется для управления освещением, кондиционированием воздуха, вентиляцией и другим оборудованием в системах управления зданием, благодаря чему можно обеспечить интеллектуальное управление средой здания в соответствии с различными графиками, условиями проживания и параметрами окружающей среды, тем самым повышая энергоэффективность и комфорт пользователей.

Распределение и контроль мощности: Использование системы распределения электроэнергии для управления силовым оборудованием, таким как автоматические выключатели и контакторы, позволяет реализовать функции дистанционного управления и защиты электросети, а также повысить надежность и безопасность электроснабжения.
