GE IC695LRE001

Параметры работы

Текущее потребление:132 мА при 5 В от объединительной платы.

Эффективная скорость передачи данных:500 кбит/с, если шина расширения включает удаленные объединительные платы.

Максимальная длина кабеля:Объединительные платы расширения До 50 футов (15 метров).  Удаленные объединительные платы До 700 футов (213 метров).

Последовательный порт:RS-232 DCE, поддерживающий скорость передачи данных от 1200 до 115 200 бит/с.

Онкритическая изоляция:Неизолированная дифференциальная связь.

Особенности продукта

Перевод сигнала:GE IC695LRE001 Используется для преобразования уровней сигналов с универсальной объединительной платы в уровни, необходимые для объединительных плат последовательного расширения.

Индикация статуса:2 зеленых светодиода.

Расширение активно:Указывает состояние шины расширения; он включен, когда модуль обменивается данными с объединительными панелями расширения, и выключен, когда связь отсутствует.

Быстрая вычислительная мощность:Он способен выполнять сложные вычисления с высокой скоростью благодаря мощным микропроцессорам. Обширное обучение позволяет ему обрабатывать данные в реальном времени для алгоритмов и функций принятия решений гораздо быстрее и точнее. Например, в промышленной автоматизации GE IC695LRE001 может быстро реагировать на изменения входных сигналов датчиков и при необходимости корректировать выходные сигналы управления.

Несколько вариантов общения:GE IC695LRE001 может обмениваться данными с использованием протоколов Ethernet/IP, Profibus DP и Modbus TCP. Этот процесс работает гладко, поскольку платформы предоставляют мощные интерфейсы для интеграции с различным промышленным оборудованием, включая программируемые логические контроллеры (ПЛК), человеко-машинные интерфейсы (HMI) и системы диспетчерского управления и сбора данных (SCADA). Он способствует высокопроизводительному обмену данными и скоординированному управлению во всей промышленной сети.

Надежные функции диагностики и мониторинга:Устройство имеет полнофункциональную функцию самодиагностики. Он также может контролировать свое внутреннее состояние, такое как напряжение, температура и целостность канала связи. Он также удаляет все коды ошибок и диагностические сообщения в случае возникновения аномалий, что позволяет быстро выявлять проблемы и устранять их. Такая способность саморегулирования в значительной степени сводит к минимуму время простоя и затраты на техническое обслуживание.

Установка

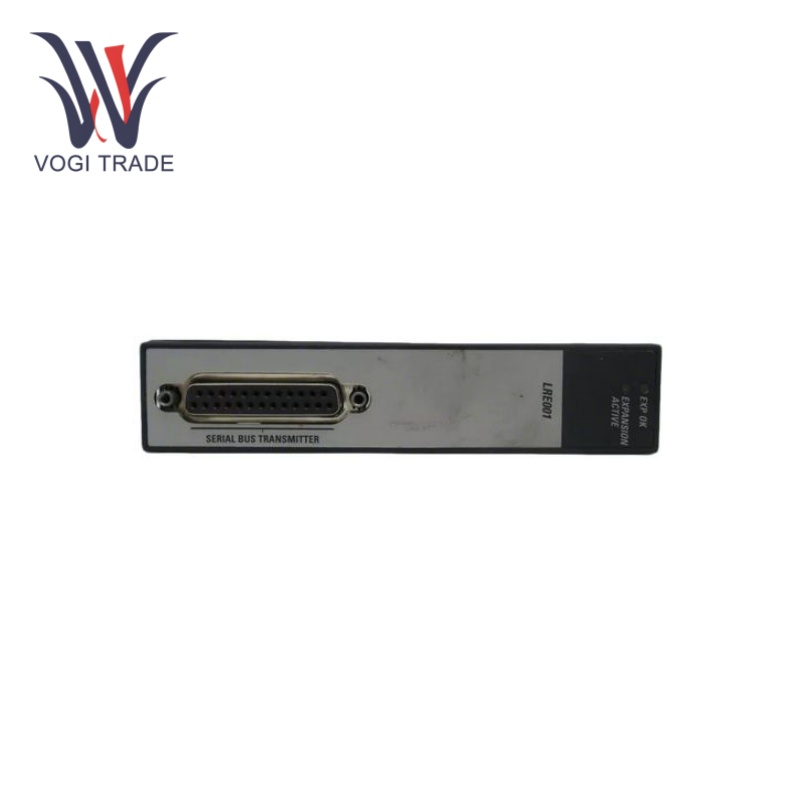

Монтаж:Являясь частью любой системы, этот модуль GE IC695LRE001 устанавливается в специальный разъем расширения на правом конце универсальной объединительной платы. Поскольку он не использует обычный системный слот, это позволяет другим модулям эффективно использовать доступные слоты. На другой (передней) стороне модуля имеется разъем, к которому необходимо подключить кабель расширения (это должен быть продукт Belden 8107 или аналогичного типа, при условии, что он хорошего качества).

Область применения

Промышленная автоматизация:GE IC695LRE001 широко используется на производственных предприятиях в качестве системы контроля и управления сложными производственными процессами. Он способен выступать в роли центрального контроллера для роботизированных манипуляторов, конвейерных лент и автоматизированных сборочных линий. Он также обеспечивает возможность подключения к различным типам датчиков и исполнительных механизмов, что помогает точно контролировать и оптимизировать производственные операции для повышения производительности или качества продукции.

Производство и распределение электроэнергии:На электростанциях и подстанциях GE IC695LRE001 используется для мониторинга и управления системами производства и распределения электроэнергии. Он отвечает за управление скоростью турбины, регулирование напряжения и коррекцию коэффициента мощности. Он также может взаимодействовать с центрами управления сетью, чтобы обеспечить надежную подачу электроэнергии и стабильность сети.

Перерабатывающие отрасли:например, химическая, фармацевтическая, пищевая промышленность, контролируя некоторые критические процессы. Он также может измерять и контролировать такие переменные, как температура, давление и скорость потока в реакторах, трубопроводах и смесительных чанах. Это позволяет им соответствовать строгим технологическим требованиям и спецификациям качества продукции.

Поиск неисправностей

Светодиодные индикаторы:Убедитесь, что светодиод EXP OK горит, чтобы убедиться, что объединительная плата подает на модуль питание 5 В. Если светодиод активного расширения не загорается во время ожидаемой связи, проверьте соединения с расширительной или удаленной объединительной платой, а также сам кабель расширения на наличие правильное соединение и повреждения.

Целостность кабеля: Проверьте удлинительный кабель на наличие признаков износа или повреждения и убедитесь, что он соответствует указанным требованиям.

 для оптимальной производительности.

Правильное размещение модуля:Убедитесь, что модуль полностью вставлен в специальный разъем расширения в правой части универсальной объединительной платы.

Обновления прошивки:Постоянно обновляйте прошивку модуля, чтобы обеспечить совместимость и производительность системы.
