ГЭ IC695ETM001

Параметр операцииrs

Скорость процессора:200 МГц

Порты Ethernet:Два порта 10BaseT/100BaseTX RJ-45 с автоматическим определением

IP-адресация:Поддерживает один IP-адрес

Последовательный порт:Порт менеджера станции RS-232

Поддерживаемые протоколыд:SRTP, Modbus TCP, EGD

Особенности продукта

Обмен данными:Глобальные данные EGD Ethernet. Обеспечивает периодический обмен данными.

Ком-стек:Стек TCP/IP, используемый с SRTP (Service ReFresher Transport Protocol), беспроводным протоколом, реализованным в HAL1033, включает в себя сервер и клиент Modbus/TCP.

Синхронизация времени:Синхронизирует время с сервером времени SNTP в сети Ethernet.

Доступ менеджера станции:Обеспечивает интегрированный доступ к диспетчеру станции для онлайн-контроля.

Передача данных:Высокоскоростные интерфейсы связи способствуют быстрой передаче данных между подключенными устройствами. Поддерживаемые протоколы включают Ethernet/IP и Modbus TCP, что обеспечивает беспрецедентную совместимость с ПЛК, HMI и оборудованием промышленной автоматизации. GE IC695ETM001 обеспечивает обмен данными в режиме реального времени, что позволяет быстро принимать решения и управлять процессами.

Гибкие возможности конфигурации:GE IC695ETM001 предлагает широкий спектр настраиваемых параметров, пользователи могут настроить его функциональность в соответствии с потребностями своего конкретного приложения. С помощью интуитивно понятных программных интерфейсов пользователь может настроить скорость передачи данных, IP-адреса и множество других параметров. Это позволяет использовать самые разные приложения: от простых задач управления до сложной сетевой инфраструктуры автоматизации.

Благодаря возможностям диагностики и мониторинга:Устройство оснащено встроенными диагностическими возможностями. Он может постоянно проверять свое внутреннее состояние, такое как напряжение, температура, канал связи и т. д. Если что-то идет не так, он генерирует оповещения и коды ошибок, которые обеспечивают обратную связь для диагностики. Его способность самоконтроля позволяет сократить время простоев, обеспечивая быстрое выявление и решение проблем.

Установка

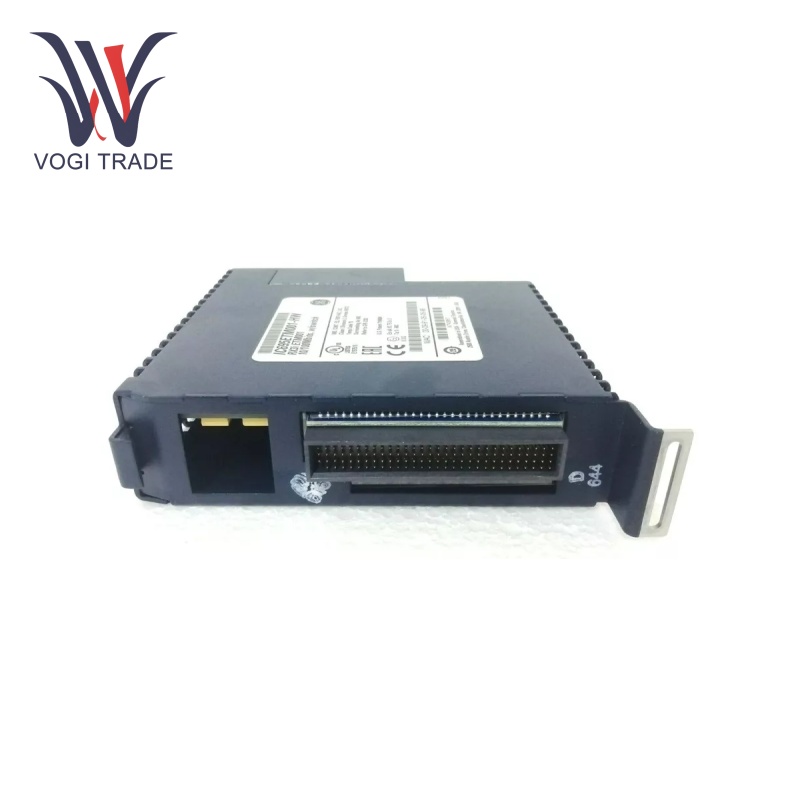

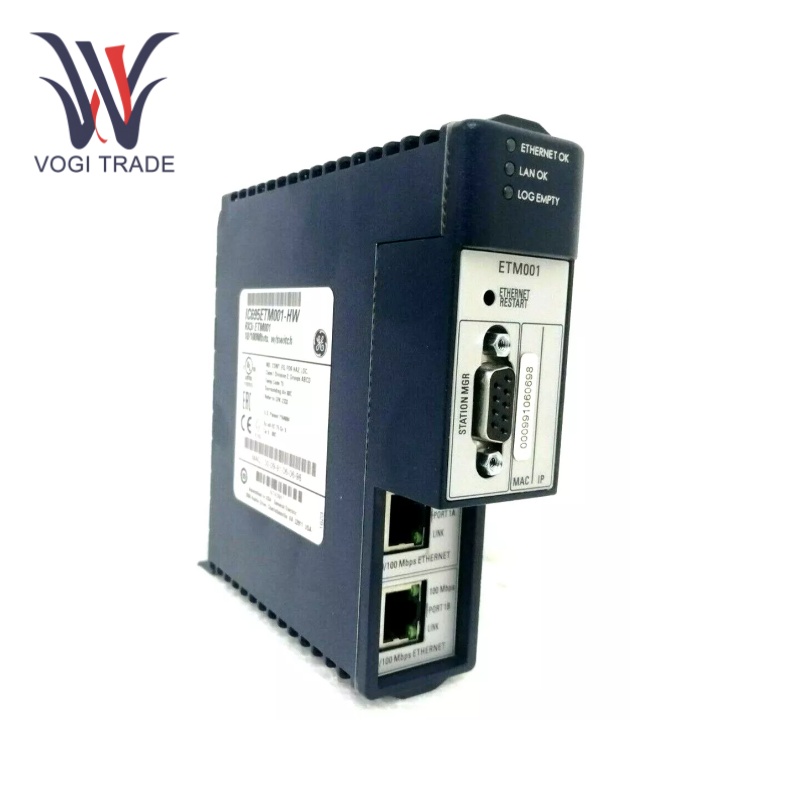

Установка:GE IC695ETM001 — это модуль размером с один слот, установленный в основании системы RX3i. Он включает в себя 2 разъема Ethernet RJ-45 и 9-контактный гнездовой D-разъем для порта диспетчера станции. Во время установки убедитесь, что сеть Ethernet образует древовидную топологию, чтобы предотвратить дублирование пакетов и перегрузку сети.

Приложениеn магазин

Промышленная автоматизация:GE IC695ETM001 используется в области промышленной автоматизации для подключения и управления различными компонентами автоматизации на производственном предприятии. Он может действовать как коммуникационный мост между программируемыми логическими контроллерами (ПЛК), ПЛК и модулями удаленного ввода-вывода, обеспечивая большую гибкость и возможность расширения системы управления зданием. Более того, это позволяет легко интегрировать интеллектуальные датчики и исполнительные механизмы, которые могут повысить производительность и гибкость производственной линии.

Управление процессом:GE IC695ETM001 имеет решающее значение в таких отраслях, как химическая, фармацевтическая и пищевая промышленность, для мониторинга и управления ключевыми процессами. Он также может отправлять данные процесса в режиме реального времени в централизованные системы управления, чтобы операторы могли вносить коррективы при необходимости. Например, он может передавать температуру, давление и скорость потока в химическом реакторе, чтобы гарантировать, что реакция протекает в выбранных пределах.

Автоматизация зданий:GE IC695ETM001 можно использовать для управления и мониторинга систем здания в коммерческих и жилых зданиях. Например, его можно подключать к системам HVAC (отопления, вентиляции и кондиционирования), системам управления освещением и системам контроля доступа. Такая интеграция позволяет использовать энергоэффективное оборудование, повышает комфорт и безопасность.

Поиск неисправностей

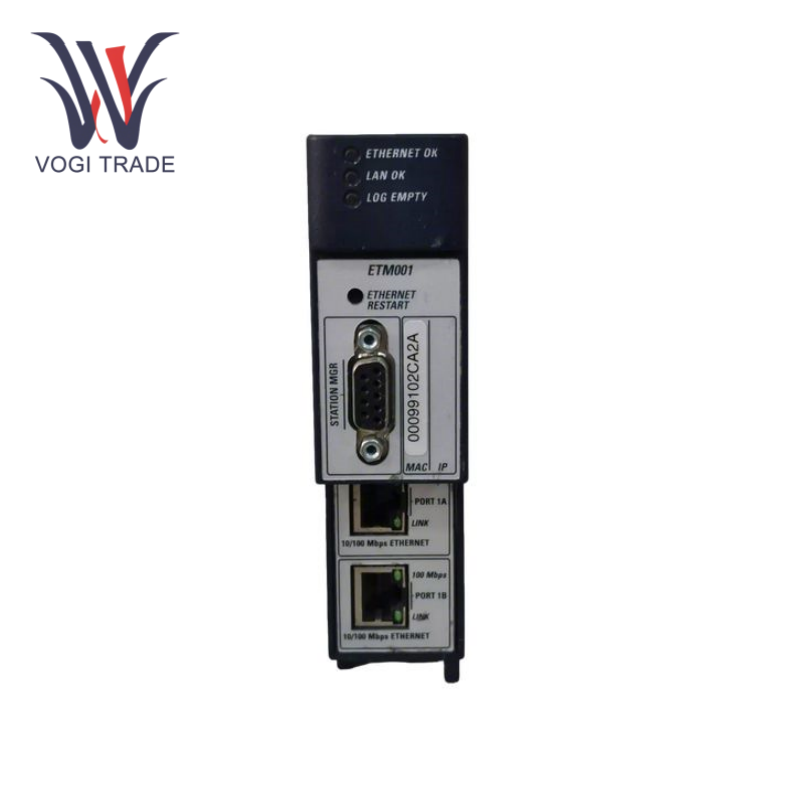

Светодиодные индикаторы:Обратите внимание, что Ethernet OK, LAN OK и Log Empty являются светодиодными индикаторами для справки. Светодиодные индикаторы активности и скорости портов предоставляют информацию о производительности сети.

Что можно и чего нельзя:Обязательно следуйте конкретным техническим рекомендациям, изложенным в руководстве пользователя, по соображениям производительности и безопасности. Например, шаблон кода с 2–5 миганиями обозначает состояние ошибки.

Начальник станции:Используйте диспетчер станции для диагностических команд и получения подробной информации о состоянии.

Обновления прошивки:Убедитесь, что прошивка модуля актуальна, чтобы предотвратить известные проблемы и повысить производительность.
