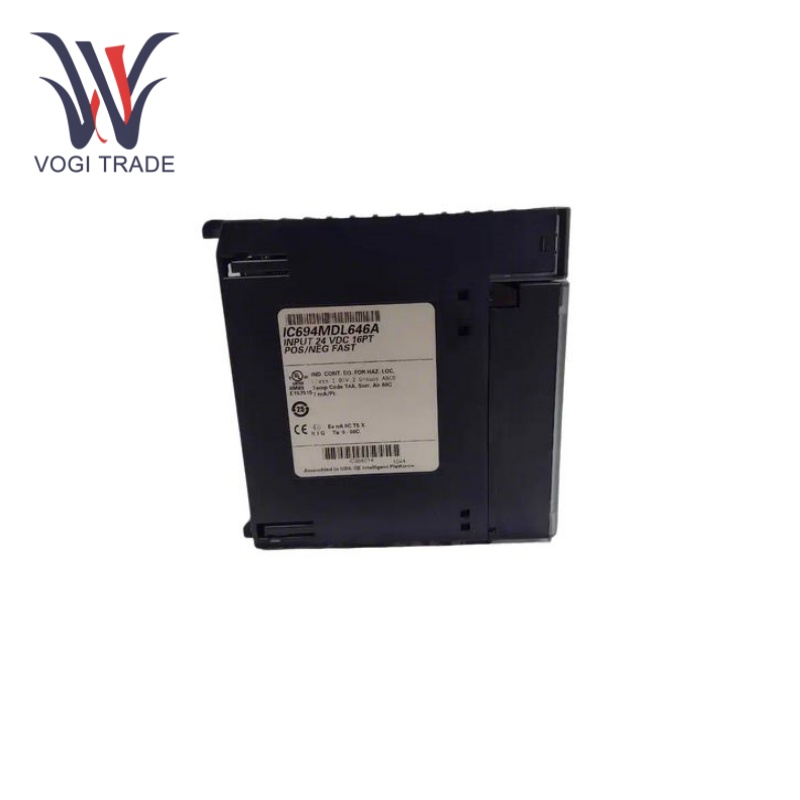

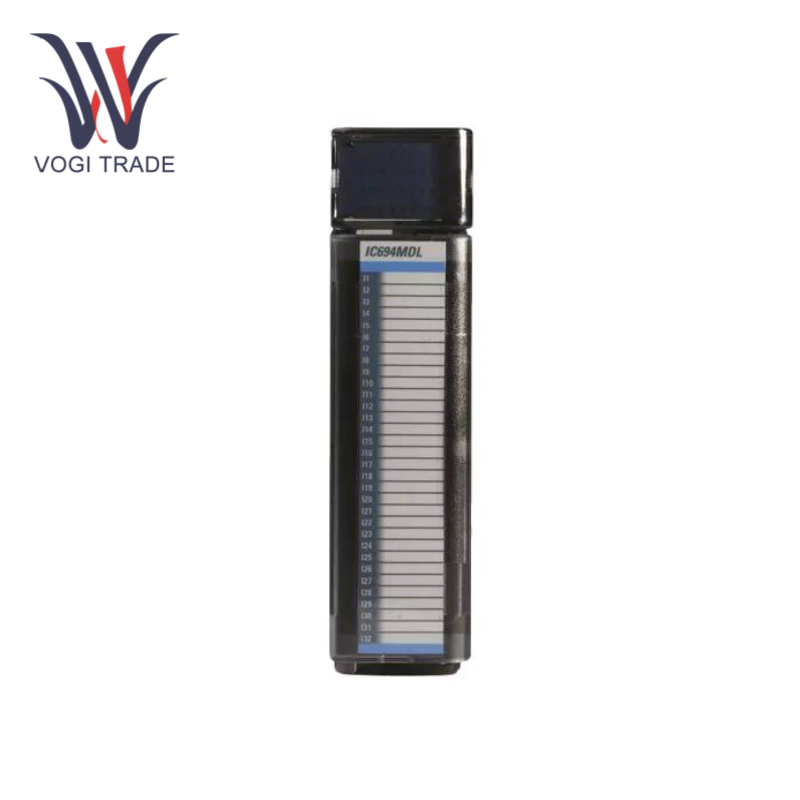

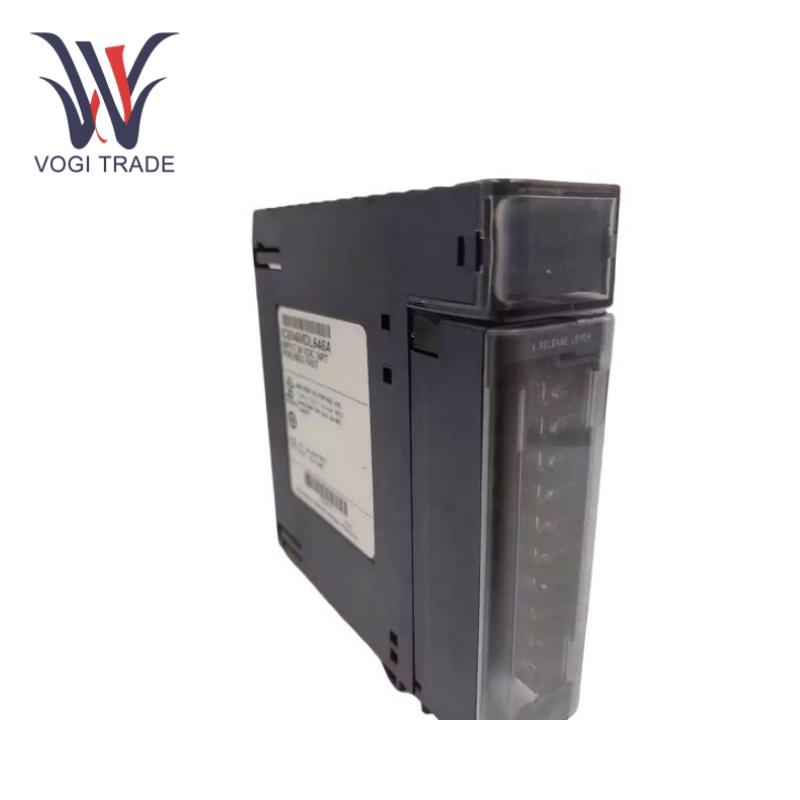

ГЭ IC694MDL646

Технические параметры

Номинальное напряжение:24 В постоянного тока.

Диапазон входного напряжения: от 0 до +30 В постоянного тока

Количество входов: 16.

Входной ток:7 мА.

Напряжение во включенном состоянии:От 11,5 до 30 В постоянного тока.

Напряжение в выключенном состоянии:от 0 до +5 В постоянного тока.

Ток во включенном состоянии:Минимум 3,2 мА.

Ток в выключенном состоянии:Максимум 1,1 мА.

Время отклика включения/выключения:1 мс.

Диапазон рабочих температур:От 0 до 60 °С.

Температура хранениядиапазон эратуры:От -40 до 85 °С.

Функциональные характеристики

Время ответа:Время отклика включения и выключения для GE IC694MDL646 обычно составляет 1 мс, что обеспечивает точное получение входных сигналов в режиме реального времени, что является обязательным для приложений, требующих высокоскоростного управления.

Низкое энергопотребление:Низкое энергопотребление составляет 80 мА от шины 5 В и 125 мА от шины 24 В, что также способствует низкому энергопотреблению, что обеспечивает низкое энергопотребление системы и повышает энергоэффективность.

Изоляционная защита:GE IC694MDL646 имеет изоляцию поля от объединительной платы и заземления. Напряжение изоляции составляет 250 В переменного тока непрерывно и 1500 В переменного тока в течение одной минуты, что обеспечивает надежную электрическую изоляцию и защищает модуль и систему от электрических помех и повреждений.

Диагностика неисправностей

Измерение напряжения и тока: При экспериментальном тесте потока входного напряжения GE IC694MDL646 для измерения используется мультиметр. Если эти показания уже выходят за пределы нормального диапазона, это указывает на проблему с источником питания или внутренней схемой модуля.

Светодиодный индикатор:Каждая точка входа может отображать состояние каждого входа с помощью светодиодных индикаторов. Пользователям очень легко определить, в норме ли входной сигнал и нормально ли работает модуль, наблюдая за состоянием светодиода.

Области применения

Промышленная автоматизация:GE IC694MDL646 широко используется в различных производственных линиях промышленной автоматизации, включая автомобилестроение, пищевую и фармацевтическую промышленность, для мониторинга состояния датчиков, переключателей и других устройств, а также реализации контроля и мониторинга производственного процесса.

Система питания:В области систем производства, передачи и распределения электроэнергии его можно использовать для мониторинга состояния автоматических выключателей, реле и другого оборудования, своевременной передачи информации о состоянии в систему управления, улучшения безопасной и стабильной работы энергосистемы.

Автоматизация зданий:В системах автоматизации зданий GE IC694MDL646 может контролировать состояние различных датчиков и выключателей здания (датчик температуры, датчик освещенности, датчик двери) и управлять работой систем кондиционирования, освещения и систем контроля доступа.

Транспорт:Его можно применять к системе управления железными дорогами, метрополитеном, интеллектуальными транспортными системами и другими сценариями применения, которые могут отслеживать состояние сигналов, переключателей и другого оборудования и обеспечивать безопасность и эффективность транспортной системы.
