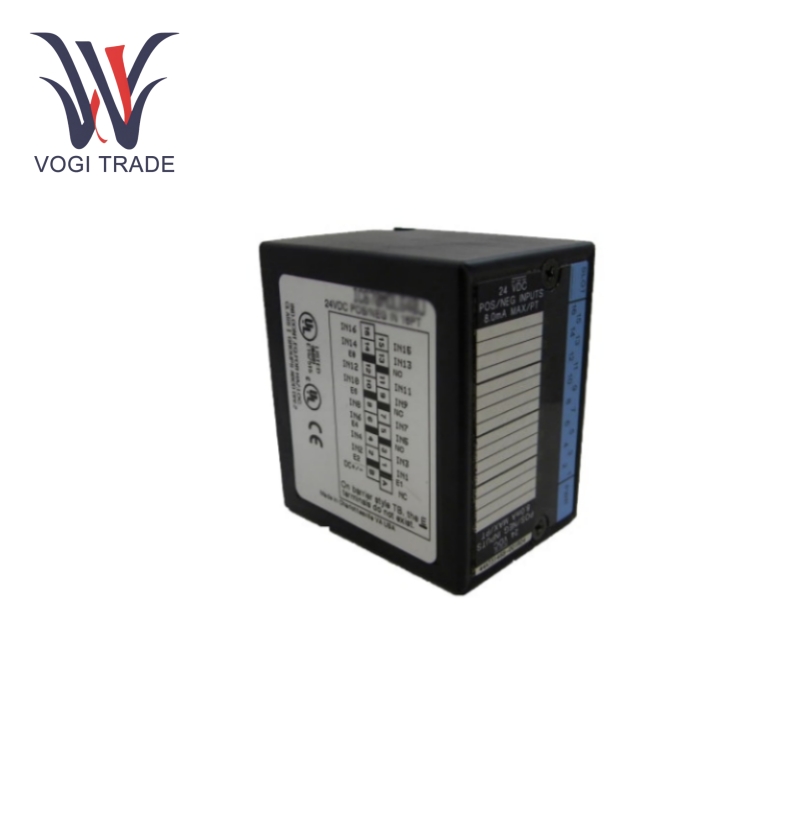

GE IC670MDL740

Спецификация

Диапазон входного напряжения: 10–30 В постоянного тока;

Диапазон выходного напряжения: 9,2–29,5 В постоянного тока;

Номинальное напряжение: 24 В постоянного тока;

Максимальный выходной ток на точку: 0,5 А;

Максимальный выходной ток на модуль: 4А;

Импульсный ток: макс. 2 А, последние 100 мс;

Выходной канал: 16 выходных каналов с положительной логикой.

Защита и диагностика: Предохранитель на 5 А в GE IC670MDL740 защищает внешний источник питания от обратного подключения, которое может повредить модуль и вызвать переходные помехи, а также может обнаружить перегорание предохранителя.

Минимальный ток нагрузки: 1 мА на точку;

Индикатор: Каждая точка на печатной плате подключена к светодиодному индикатору состояния для включения и выключения выхода. Кроме того, предохранитель в общей группе снабжен светодиодным индикатором, сообщающим о его срабатывании.

Функции

Выходная логика и диапазон напряжения: GE IC670MDL740 имеет положительную логику; высокий уровень указывает на допустимое состояние, соответствующее философии основных логических соглашений системы управления. Что касается выходного напряжения, диапазон выходного напряжения составляет 9,2–29,5 В постоянного тока и обычно работает с напряжением нагрузки в диапазоне 10–30 В постоянного тока. Очень широкий диапазон напряжений позволяет GE IC670MDL740 быть совместимым со многими различными типами устройств постоянного тока с различными требованиями к напряжению; например, обеспечение подходящего управляющего напряжения для небольших реле или индикаторных ламп с различным номинальным напряжением.

Индикатор состояния:Каждая выходная точка содержит собственный светодиодный индикатор, который легко виден через прозрачную часть верхней лицевой панели GE IC670MDL740 и может использоваться техническим специалистом для визуального определения состояния выходного тракта во время работы. выполнение отладочных проверок на месте. Например, при настройке автоматизированной линии по производству упаковки техник, увидев свет, быстро определит, правильно ли функционирует данный выходной сигнал и, соответственно, получило ли соответствующее упаковочное оборудование правильную команду управления.

Приложениеn

ТранспортПоле: В системе автоматического формирования и проверки билетов на станциях метро и железнодорожных станциях GE IC670MDL740 может контролировать открытие и закрытие автоматических билетных барьеров. Когда пассажиры получают билеты или считывают карту, сигналы, посылаемые системой, открывают автоматические билетные барьеры, позволяя пассажирам пройти. Кроме того, в системе управления лифтом и эскалатором на станциях GE IC670MDL740 становится выгодным для контроля использования и прекращения движения лифтов или эскалаторов и обеспечивает автоматическое изменение режима работы в зависимости от состояния перевозимого груза, что значительно повышает эффективность и безопасность эксплуатации.

Производство автомобилей: На производственной линии по сборке автомобилей GE IC670MDL740 можно использовать для управления пуском и остановкой, а также переключением состояний различного оборудования.  Например, GE IC670MDL740 управляет запуском и остановкой роботизированного сварочного оборудования. Когда кузов автомобиля достигает сварочной станции, GE IC670MDL740 выдает сигнал для запуска робота для выполнения сварочных работ.  он также может контролировать работу двигателя на конвейерной ленте, чтобы обеспечить точную транспортировку автомобильных деталей между различными станциями.

Автоматизация зданий: Управление лифтами в высотных зданиях. Например, GE IC670MDL740 предназначен для управления работой лифтов, открытием и закрытием дверей, а также возможными их комбинациями. При нажатии пассажиром кнопки вызова лифта лифтовая система получает сигнал и подает команду управления лифту, опуская или поднимая его и открывая двери. GE IC670MDL740 может легко поддерживать различные усовершенствованные методы группового управления для оптимального распределения нагрузки, решая типичную проблему обработки вызовов, состоящую из потока движения лифта и доступности лифта.
