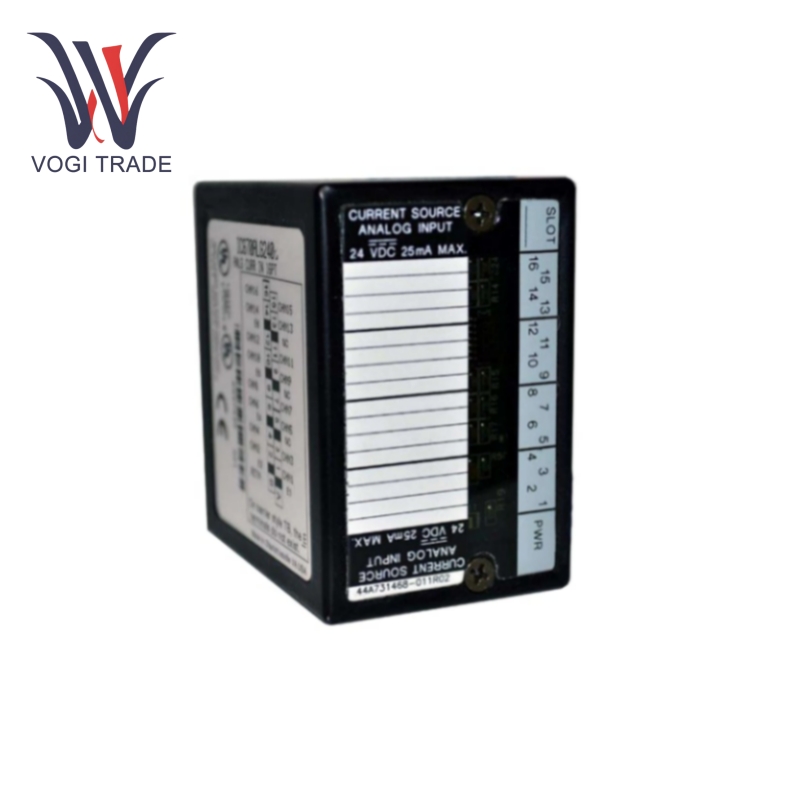

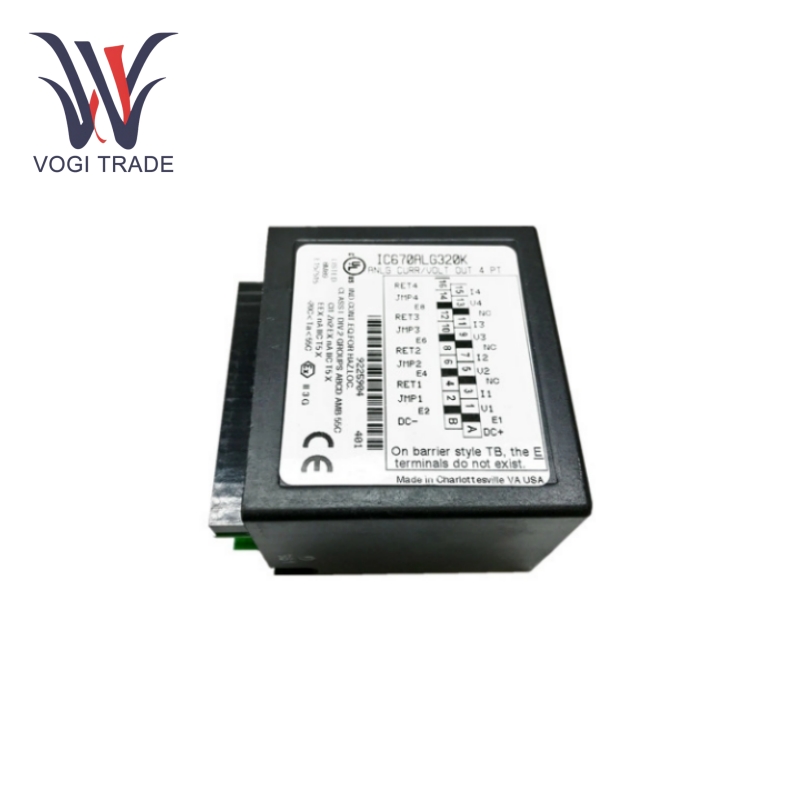

GE IC670ALG320

Спецификация

Параметры источника питания: Диапазон рабочего напряжения составляет 20–29 В постоянного тока, максимальная пульсация источника питания составляет 5%, типичный ток в режиме ожидания входного тока источника питания 24 В составляет 80 мА, максимальный рабочий ток составляет 180 мА, а потребляемая мощность модуля составляет 1,5–4,3 Вт. .

Характеристики изоляции: Напряжение изоляции между землей и логикой составляет 1500 В переменного тока/1 мин, постоянное напряжение 250 В переменного тока.

Ток источника питания BUI: максимум 51 мА.

Цифровое разрешение: типичное значение — 12 бит.

Выходные каналы: 4-канальный модуль аналогового вывода напряжения и тока, для каждой точки вывода диапазон сигнала можно настроить с помощью перемычек, размещенных на клеммной колодке ввода-вывода. Диапазон по умолчанию составляет 0–20 мА и 0–10 В постоянного тока, а расширенный диапазон — 4–20 мА и 0–12,5 В постоянного тока.

Разрешение и линейность: Разрешение составляет 12 бит, линейность — 1LSB.

Температурный коэффициент: Типичное значение составляет ±0,002% на градус Цельсия, максимальное значение составляет ±0,005% на градус Цельсия.

Функции

Хорошая изоляционная защитадействие: GE IC670ALG320 имеет хорошие характеристики изоляции между выходом, землей и логикой; напряжение изоляции составляет 1500 В переменного тока/1 мин, постоянное напряжение 250 В переменного тока, что обеспечивает изоляцию от потенциальных неисправностей и внешних помех, которые могут поставить под угрозу производительность или надежность модуля и системы управления, поэтому он может противостоять электромагнитным помехам, неотделимым от сертификатов в промышленности. сайты.

Высокая точность и стабильность: 12-битное разрешение и хорошая линейность GE IC670ALG320 обеспечивают высокую точность и стабильность выходного сигнала. Для некоторых промышленных процессов с высокими требованиями к точному управлению, таких как фармацевтика и пищевая промышленность, GE IC670ALG320 может лучше удовлетворить потребности производственного процесса, а также способствовать повышению качества продукции и эффективности производства.

Широкие возможности настройки: GE IC670ALG320 может принимать конфигурацию с совместимого портативного монитора, что позволяет пользователям гибко устанавливать такие параметры, как диапазон выходного сигнала, коэффициент масштабирования и т. д., в зависимости от конкретных потребностей приложения, без трудоемких изменений оборудования, что повышает удобство обслуживания и масштабируемость системы. .

Приложение

Химическое производство: В процессе химического производства необходимо точно контролировать поток, температуру, давление и другие параметры различных материалов. GE IC670ALG320 может преобразовывать цифровой сигнал, выдаваемый контроллером, в аналоговый сигнал 4–20 мА или 0–10 В, управлять исполнительными механизмами, такими как регулирующие клапаны и расходомеры, и обеспечивать точный контроль процессов химического производства.

Система питания: На электростанциях и подстанциях ток возбуждения генератора, положение ответвления трансформатора, среди прочего, контролируются с помощью GE IC670ALG320 для поддержания стабильной работы энергосистемы. Например, на тепловой электростанции GE IC670ALG320 может отправлять соответствующие аналоговые сигналы для регулировки тока возбуждения генератора в зависимости от нагрузки электросети, тем самым контролируя выходное напряжение и реактивную мощность генератора, обеспечивая при этом стабильность напряжения в пределах энергосистема.

Управление роботом: GE IC670ALG320 используется в системах управления промышленных роботов для управления скоростью движения суставов, силой и многими другими параметрами. Например, на конвейере по сборке автомобилей роботы должны точно захватывать и устанавливать детали. GE IC670ALG320 преобразует команды управления в аналоговые сигналы, контролирует скорость и крутящий момент шарнирного двигателя робота и обеспечивает высокоточную работу роботов.

Электромобили: GE IC670ALG320 также используется в системах управления батареями и двигателях электромобилей. Например, во время зарядки аккумулятора GE IC670ALG320 может контролировать величину зарядного тока, чтобы обеспечить безопасную зарядку аккумулятора; при управлении приводом двигателя он может преобразовывать управляющий сигнал в аналоговый сигнал и контролировать скорость и крутящий момент двигателя, а также реализацию выходной мощности электромобилей.
