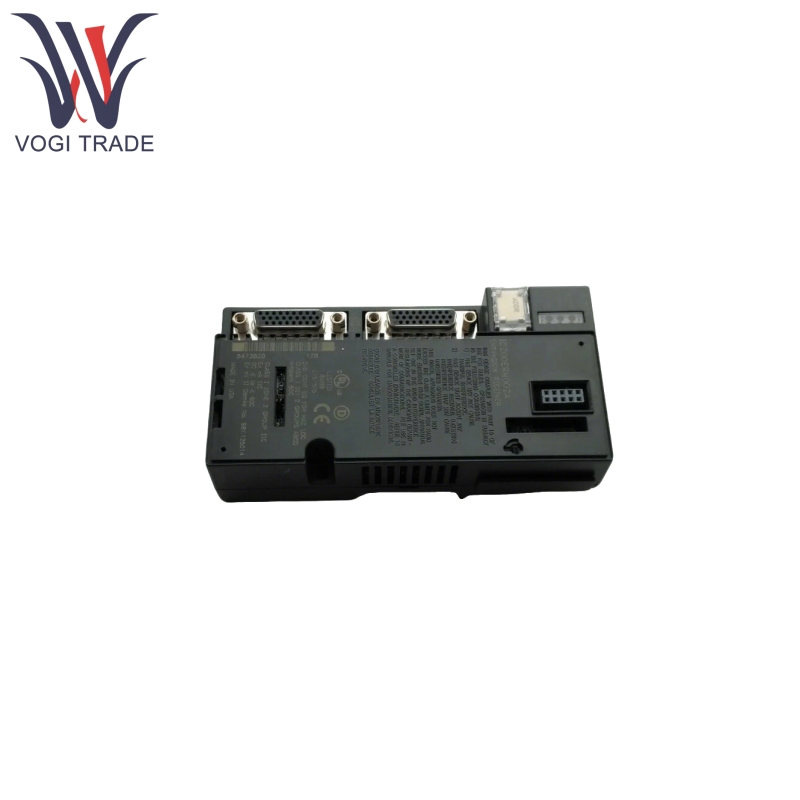

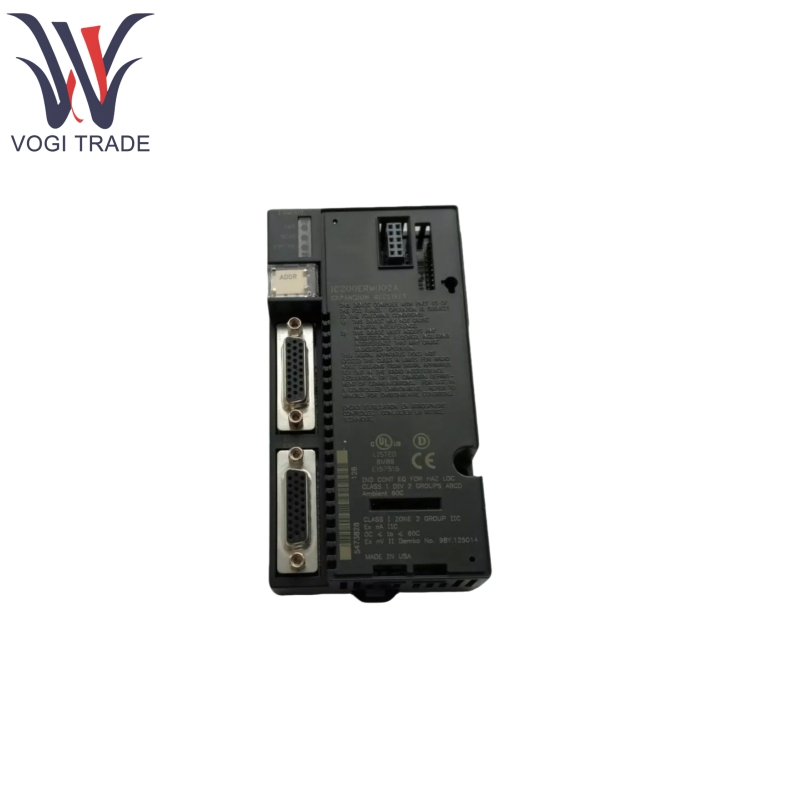

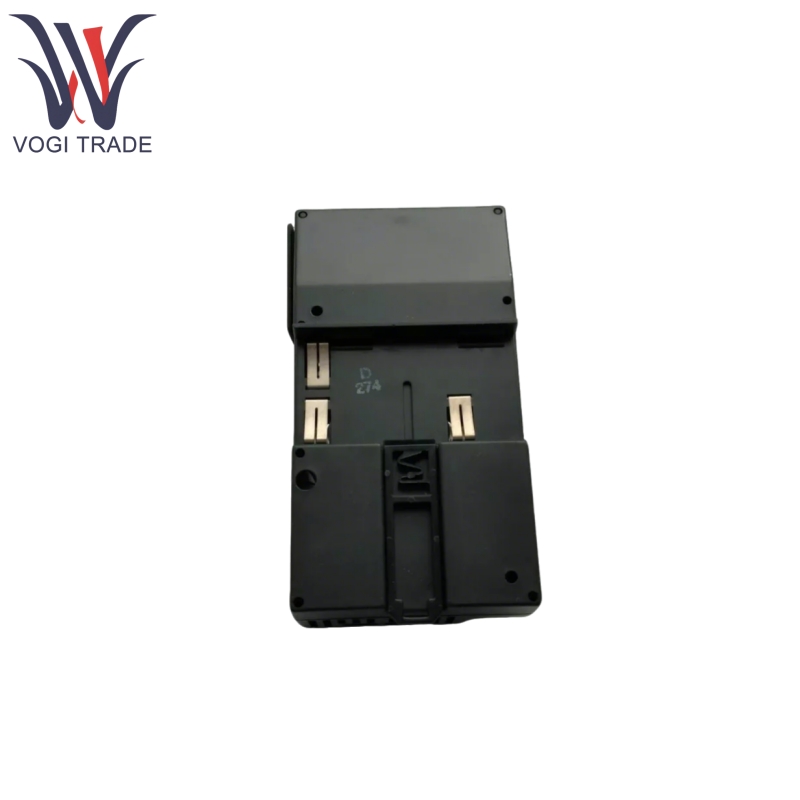

Бренд: GEОписание: Модуль приемника расширенияСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 6Платеж: T/T.Справочный порт: ШэньчжэньGE IC200ERM002 Распансия модуль приемника в основном используется для подключения стеллажа по расширению к системе станции ввода/вывода VersAmax или NIU для расширения количества точек ввода/вывода и поддерживает расширение стойки для 8 модулей ввода/вывода Versamax и модулей специального функционального модуля (например, дискретный, аналог) и требует модуля питания Versamax для разъема.
| Производство |
Гей |
| Номер модели |
IC200ERM002 |
| Заказ номер |
IC200ERM002 |
| Каталог |
GE Fanuc |
| Страна происхождения |
Соединенные Штаты (США) |
| HS -код |
8538900000 |
| Измерение |
12*8*2 см |
| Масса |
0,2 кг |
Особенности продукта
GE IC200ERM002 поддерживает дифференциальный или односторонний режим связи и может быть подключен к передатчику расширения (IC200ETM001) или непосредственно к основной стойке (односторонний режим, когда существует только 1 стойка для расширения).
Когда коммуникация прерывается, GE IC200ERM002 может поддерживать функцию «удержание последнего состояния» для поддержания текущего состояния выходного модуля и улучшения стабильности системы.
GE IC200ERM002 может изолировать неисправность системы, легко определить местонахождение и восстановить неисправный модуль в расширении стойки, не влияя на основную работу системы.
GE IC200ERM002 не требует DIP -переключателей и может быть настроен через программное обеспечение. Модуль источника питания может быть установлен непосредственно на модуле.
Принцип работы продукта
GE IC200ERM002 в качестве модуля управления ядра экспансионной стойки получает контрольные сигналы и данные из основной стойки (ЦП/NIU) или передатчика расширения (IC200ETM001) через кабель расширения, чтобы реализовать связь между основной системой и стеллажей для расширения.
3 светодиода предоставляют обратную связь в режиме реального времени о статусе операции:
PWR: Указывает, получает ли модуль мощность 5 В.
Exp RX: указывает на статус связи шины расширения (мигание или всегда на том, что указывает на нормальную связь, не указывает на общение)
Сканирование: Зеленый указывает на то, что ЦП/NIU сканирует ввод/вывода стеллажа по расширению, а желтый указывает на то, что он не сканирует.
Когда система работает нормально, модуль указывает на статус сканирования ввода/вывода основной системы на стеллаж расширения через сканирующую лампу, лампа exp RX обеспечивает обратную связь о том, является ли связь нормальной.
Если связь прерывается, модуль запускает функцию «удержание последнего состояния», чтобы сохранить выходной модуль расширения стойки в последнем состоянии, чтобы избежать аномального действия оборудования.
Модуль источника питания установлен на IC200ERM002 для обеспечения рабочей мощности для всех модулей в расширении.
Параметр продукта
GE IC200ERM002 Данные спецификации, как показано ниже.
| Элемент |
Спецификация |
| Требование тока плана |
5 В постоянного тока @ 70 мА (максимум); 3,3 В. ДК @ 20 мА (максимум) |
| Максимальная длина кабеля |
Дифференциальный режим: 15 метров, односторонний режим (прямое соединение с основной стойкой): 1 метр |
| Скорость передачи данных |
Дифференциальный режим: 5 Mbits/Sec, односторонний режим: 2.765 Mbits/Sec |
| Характеристики изоляции |
Неизолированная (без электрической изоляции) |
| Рабочая температура |
От 0 ° C до 60 ° C (температура окружающей среды) |
| Температура хранения |
-40 ° C до 85 ° C. |
| Устойчивость к влажности |
От 5% до 95% (не конденсирование) |
| Требования к совместимым аналоговым модулям |
Некоторые аналоговые модули требуют определенных версий (например, IC200ALG320 Revision B или позже, IC200ALG430 Revision C или позже и т. Д.) |
| Настройка идентификатора стойки |
Установить с помощью поворотного переключателя на модуле (1-7, каждая расширительная стойка требует уникального идентификатора) |
