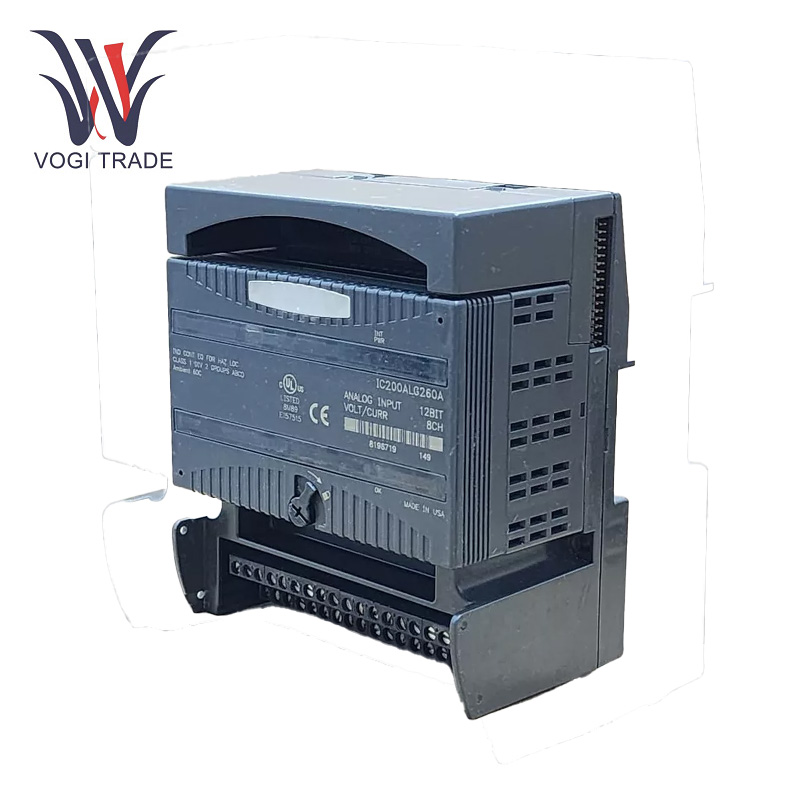

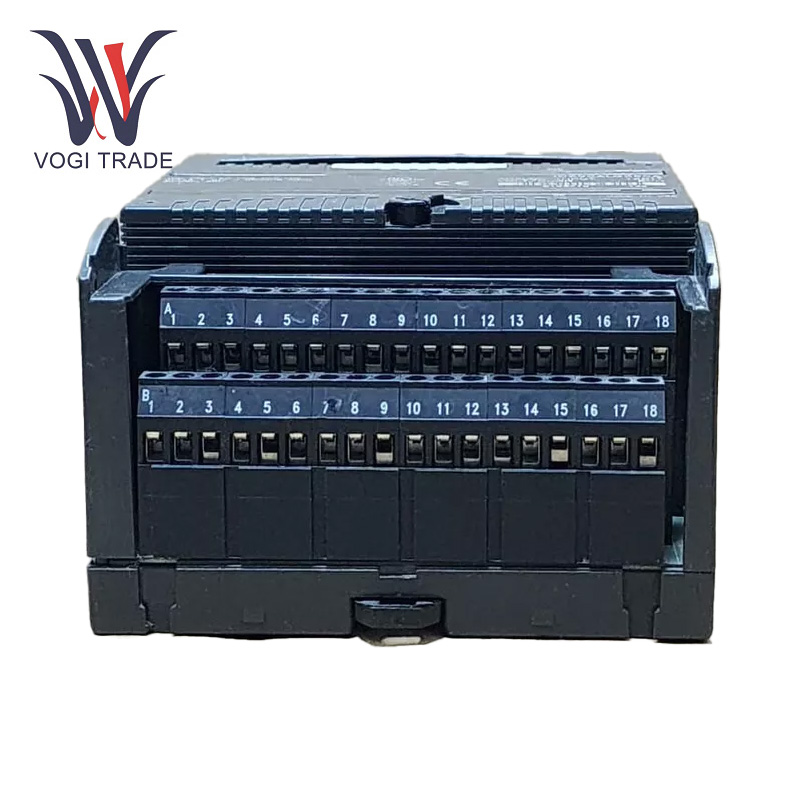

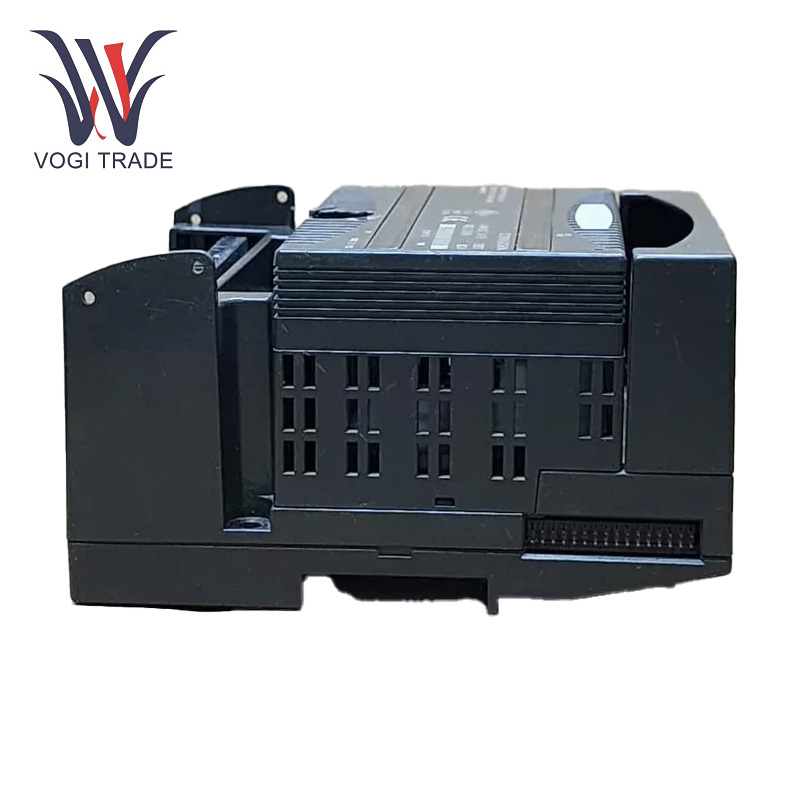

GE IC200ALG260

Технические параметры

Каналы: 8 несимметричных каналов.

Диапазон входного напряжения: от -10 В постоянного тока до +10 В постоянного тока.

Диапазон текущего входного сигнала: от 4 мА до 20 мА.

Разрешение: 12 бит, 2,5 мВ, 8 отсчетов в режиме биполярного напряжения.

Входное сопротивление: 126 кОм в режиме напряжения, 200 Ом в режиме тока.

Точность: ±0,3% от полной шкалы.

Подавление перекрестных помех между каналами: Минимум 30 дБ.

Скорость обновления: 0,4 миллисекунды.

Время отклика входного фильтра: 5,0 миллисекунд.

Функциональные характеристики

Горячая замена: GE IC200ALG260 поддерживает горячую замену, что позволяет заменять или добавлять модули без выключения всей системы, что повышает удобство обслуживания и доступность системы.

Высокая скорость обновления: частота обновления 0,4 мс, мгновенное переключение в ответ на изменения входного сигнала, обеспечивает своевременность сбора и обработки данных.

Внутренний источник питания:GE IC200ALG260 работает без внешнего источника питания, а его внутреннее питание обеспечивается объединительной платой. Однако в текущем режиме для изолированных входов может потребоваться отдельный источник питания.

Диагностика неисправностей

Светодиодный индикатор Диагностикасестренка:Внутренний индикатор питания (INT PWR) и индикатор нормального состояния (ОК) включены в GE IC200ALG260 для диагностического поиска и устранения неисправностей. Светодиод INT PWR показывает состояние внутреннего питания аналоговой полевой схемы, а светодиод OK указывает состояние питания объединительной платы. Если соответствующий светодиод не горит или мигает ненормально, возможно, проблема с источником питания или неисправен модуль.

Функция самодиагностики: Встроенная функция самодиагностики GE IC200ALG260 может работать непрерывно, отслеживая рабочее состояние модуля и его компонентов, а также обнаруживать различные неисправности, такие как выход за пределы диапазона, выход за диапазон, обрыв цепи, потеря мощности и - сбой энергозависимой памяти. Модуль сообщит информацию о неисправности через диагностическую систему при возникновении неисправности, и оператор сможет просмотреть код неисправности или аварийное сообщение, чтобы быстро найти и решить проблему.

Внешнее испытательное оборудование:  На основе кода ошибки и состояния модуля, представленного этой функцией, можно быстро сузить диапазон проверок модуля для сравнения с ожидаемой производительностью модуля. Поэтому проверка доступности встроенной функции диагностики электронного модуля является наиболее эффективным методом выявления проблем с модулем.

Области применения

Обрабатывающая промышленность: GE IC200ALG260 может применяться в производственных процессах для приема аналоговых входных сигналов от различных датчиков и исполнительных механизмов, таких как датчики температуры, давления и расхода, а входные сигналы преобразуются в цифровые данные, которые используются для мониторинга управления различными параметры производственного процесса, такие как температура, давление, поток и скорость, тем самым обеспечивая качество и стабильность производства продукции.

Химическая и нефтехимическая промышленность: Он используется только для приема аналоговых входных сигналов от реакторов к резервуарам для хранения и различному другому оборудованию, например, для мониторинга и контроля температуры, давления и других параметров химической реакции и процесса, обеспечивая тем самым безопасность и эффективность процесса.

Энергетическая промышленность: GE IC200ALG260 может применяться в энергетической отрасли для приема аналоговых входных сигналов от генераторов, трансформаторов и других приборов, а также используется для мониторинга и управления напряжением, током, мощностью и другими параметрами энергосистемы, чтобы защитить стабильность работа электросетей и качество электроэнергии.
