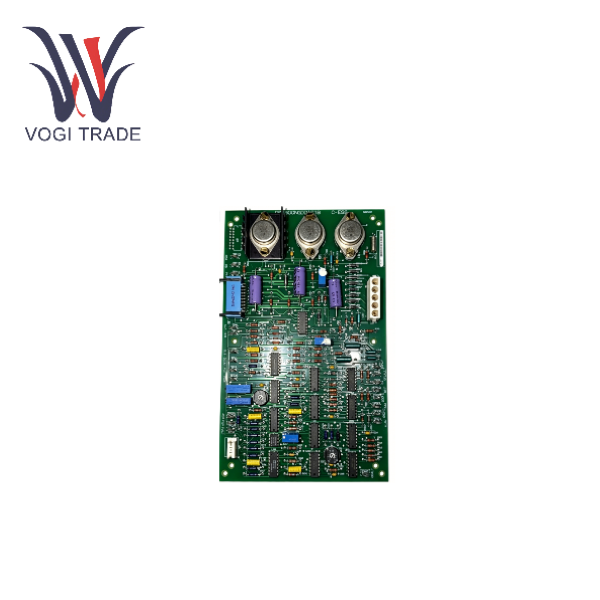

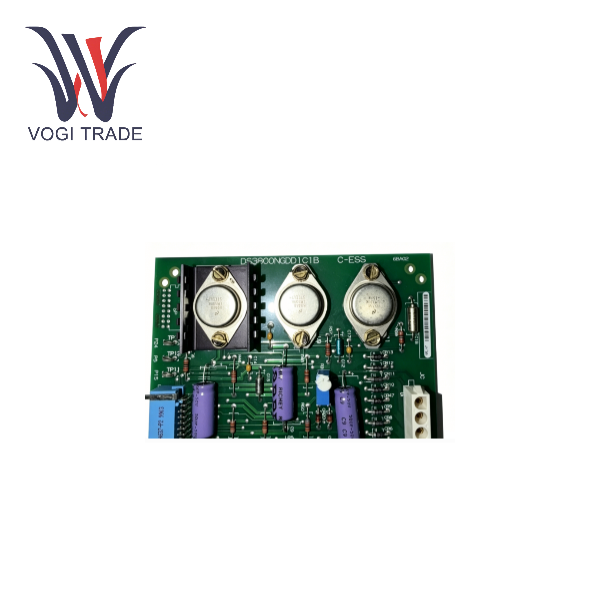

GE DS3800NGDD1C1B

Обзор продукта

GE DS3800NGDD1C1B — это высокопроизводительный интерфейсный модуль цифрового ввода-вывода, разработанный компаниями General Electric (GE) и GE Fanuc и принадлежащий к системе управления сервоприводами серии DS3800. Этот модуль играет основную роль «цифрового моста» в цепочке промышленной автоматизации, в частности, отвечая за преобразование команд и обратную связь о состоянии между цифровыми сигналами ПЛК и сервоприводами. Являясь одним из компонентов серии Mark IV, DS3800NGDD1C1B, благодаря своей стабильной схемотехнике и защите от помех, широко используется в критически важных сценариях, таких как управление газовой турбиной, привод компрессора и блокировка аварийного отключения. В настоящее время это основное решение цифровой связи серии DS3800.

Принцип работы

Принцип работы и поток обработки сигналов цифрового шлюза ввода-вывода: Направление ввода (ПЛК → драйвер): модуль получает цифровые сигналы команд 24 В постоянного тока от объединительной шины ПЛК → входная цепь выполняет электрическую изоляцию и преобразование уровня → микропроцессор анализирует инструкции (время отклика < 1 мс) → выходная цепь управляет и отправляет их в выходное направление сервопривода (драйвер → ПЛК): собирает сигналы состояния (коды неисправностей, рабочее состояние и т. д.) сервопривода → Обработать их в схеме защиты изоляции → закодировать и отправить обратно в систему управления ПЛК для формирования управления с обратной связью. Основные технические характеристики: Технология тройной изоляции: входной канал, выходной канал и источник питания электрически изолированы друг от друга, что обеспечивает надежную защиту от помех и высокую скорость реакции. Время отклика менее 1 мс соответствует требованиям сервоуправления в реальном времени. Поддержка резервной архитектуры: дополнительный резервный модуль NGDD для плавного переключения и повышения надежности системы.

Принцип работы карты обнаружения заземления на объекте: Механизм обнаружения: Модуль постоянно контролирует параметры сопротивления заземления и тока утечки в цепи на объекте. Этап мониторинга: с помощью встроенной схемы обнаружения непрерывно измеряются электрические параметры между цепью на объекте и землей. Этап принятия решения: при обнаружении аномального тока утечки или падения импеданса (указывающего на замыкание на землю) внутренняя логика модуля немедленно переходит на стадию реагирования на подтверждение неисправности: после подтверждения неисправности она одновременно включает местную светодиодную индикацию, активирует внешнее устройство сигнализации и передает отчет в главную систему управления для защиты изоляции: помогает системе управления быстро обнаружить и изолировать неисправную цепь, чтобы предотвратить распространение неисправности.

Особенности развертывания: Являясь сменным блоком (FRU), он поддерживает быструю замену и сокращает время простоя. Он соответствует стандартным характеристикам системы Mark IV Speedtronic, монтируемой в стойку, и работает по принципу «подключи и работай».

Случай применения

В системе управления сервоприводом DS3800 DS3800NGDD1C1B отвечает за преобразование цифрового сигнала и связь между ПЛК и сервоприводом. Типичные области применения включают в себя:

Газовые/паровые электростанции: сервоуправление топливным клапаном, цифровое управление входными направляющими лопатками (IGV) и двухпозиционное управление главными паровыми клапанами паровой турбины.

Электростанции комбинированного цикла: цифровые входы/выходы для частотно-регулируемых приводов насосов питательной воды (ЧРП) и цифровое управление антипомпажными клапанами компрессоров.

Нефтехимия: сервоуправление для крупногабаритных компрессоров и цифровая блокировка клапанов аварийного отключения (ESD).

Промышленные приводы: управление запуском/остановкой серводвигателя, направлением и функциями включения; цифровой интерфейс для преобразователей частоты.

Металлургия черной металлургии: Автоматизация процессов производства стали, чугуна и проката.

Станки с ЧПУ: цифровой ввод-вывод для сервоосей GE Fanuc и управление шпинделем.

Робототехника: цифровое распределение сигналов для многоосного скоординированного движения и блокировки ворот безопасности.

В системе управления турбиной GE Mark IV Speedtronic DS3800NGDD1C1B постоянно контролирует замыкания на землю в системах возбуждения и распределения, чтобы предотвратить электрические помехи и повреждение оборудования. Газотурбинная электростанция: контролирует состояние изоляции цепи возбуждения генератора от земли, оперативно обнаруживает замыкания на землю и включает сигнализацию. Паротурбинная электростанция: Защитите ключевые электрические цепи, чтобы предотвратить незапланированные отключения и повреждение оборудования, вызванное замыканиями на землю. Электростанция с комбинированным циклом: Провести контроль целостности заземления внутриплощадочных цепей всей турбогенераторной установки. Промышленная турбинная система: Обеспечьте электрическую безопасность оборудования привода турбины, такого как компрессоры и насосы.
