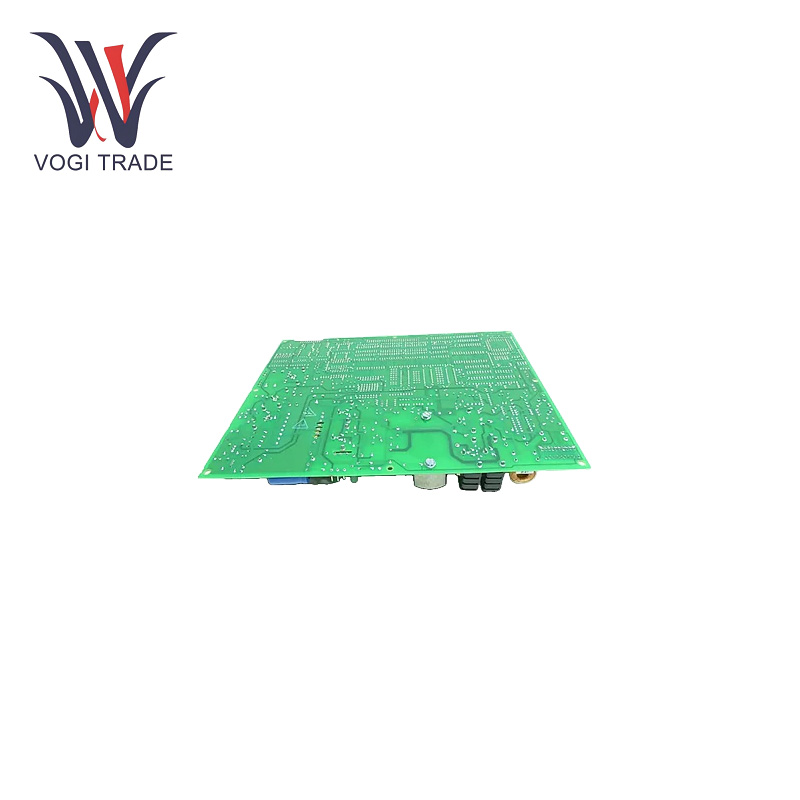

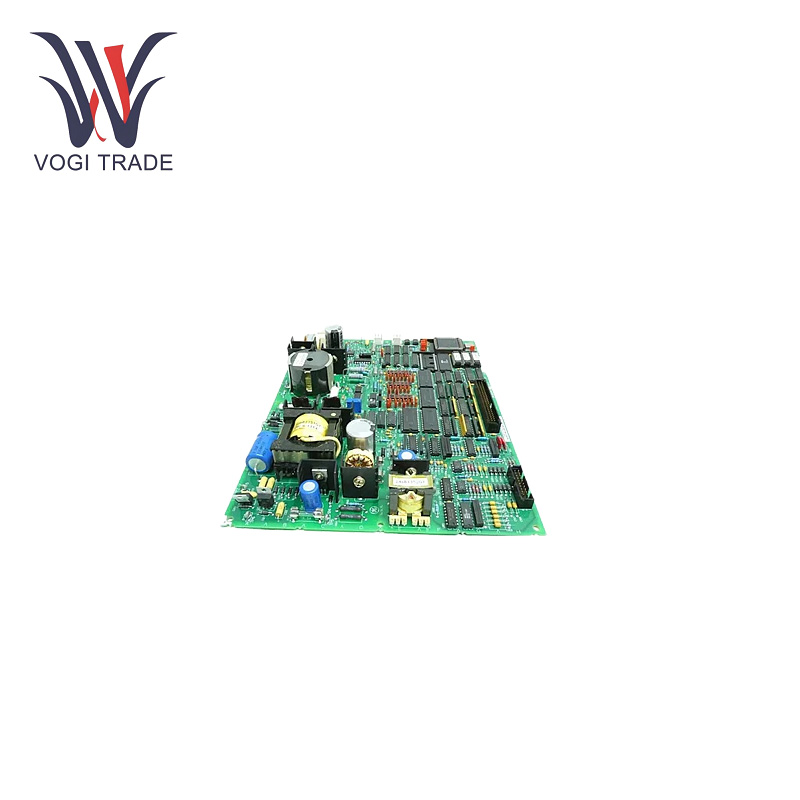

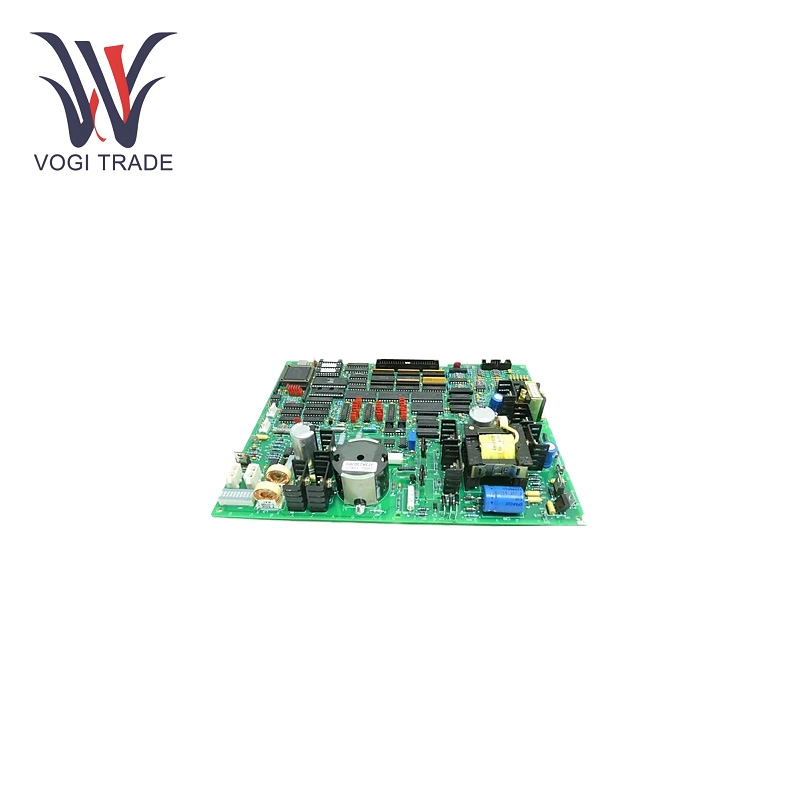

GE DS200TCEAG1BTF

Технические параметры

Микропроцессор:80196 микропроцессор

Входное напряжение питания:100 В-240 В

Диапазон рабочих температур:от 40°С до 85°С

Предохранитель:3 предохранителя

Перемычка:30 джемперов

Байонетный разъем: 2

Память:Имеется несколько дополнительных программируемых и стираемых запоминающих устройств, доступных только для чтения.

Схема:Обнаружение пламени TCEA, превышение скорости турбины TCEA, автоматическая синхронизация TCEA.

Система:Система управления турбиной Mark V

Тип выходного сигнала:превышение скорости, обнаружение пламени, сигнал отключения и отключения и т. д.

Функции

Конфигурация микропроцессора и системы хранения данных:Микропроцессор 80196 с мощной вычислительной мощностью, GE DS200TCEAG1BTF, может быстро и эффективно реализовывать различные сигналы и данные, в зависимости от материнской платы, несколько программируемых стираемых слотов для модулей постоянной памяти, хранить встроенное ПО и инструкции по эксплуатации модульным и гибким способом, который может адаптироваться к требованиям. конкретных приложений, чтобы материнская плата могла работать в соответствии с различными сценариями эксплуатации.

Комплексная обработка сигналов:GE DS200TCEAG1BTF может обрабатывать сигналы превышения скорости и сигналы отключения по обнаружению пламени отдельно. Турбина во время работы постоянно контролирует собственную скорость и состояние пламени. При возникновении аномального пламени или превышения скорости на турбину или внешнюю систему защиты немедленно отправляется сигнал аварийного отключения, а также инициируются необходимые меры механической блокировки и электрической защиты для улучшения общей защиты соседних систем турбины.

Фус:На плате GE DS200TCEAG1BTF имеется 3 предохранителя для защиты от скачков напряжения и других нерегулярных колебаний напряжения, а также для защиты внутренних компонентов. Кроме того, 30 перемычек и 2 байонетных разъема обеспечивают широкий спектр возможностей конфигурации. Они предоставляют пользователям возможность настраивать электрические соединения платы, настраивать ее функциональность или даже комбинировать ее в соответствии со своими потребностями, что делает ее легко адаптируемой к различным промышленным средам.

Гибкое расположение разъемов:Разъем питания платы TCEA ядра J7 pd, разъем сигнала ядра P1 платы JK TCEB, разъем сигнала отключения платы JL TC TG, разъем сигнала обнаружения пламени на плате JW TCEB, разъем платы шлейфового подключения JX1 и JX2 Ionet TC QC. Эти коммуникационные соединения облегчают интеграцию с другими компонентами системы управления турбиной.

Область применения

Электроэнергетика:GE DS200TCEAG1BTF контролирует скорость турбины и состояние пламени в режиме реального времени во время выработки электроэнергии. Он может защитить турбину от превышения скорости и реагировать на сигналы обнаружения пламени, чтобы смягчить потенциальные условия возгорания до их обострения, тем самым обеспечивая стабильную и безопасную работу и помогая повысить общую надежность и эффективность выработки электроэнергии.

Нефтехимическая промышленность:Целью GE DS200TCEAG1BTF является поддержание работы турбины, приводящей в движение это важное оборудование, в безопасном диапазоне скоростей и обнаружение любых признаков аномального пламени. Это помогает предотвратить дорогостоящие простои и инциденты, связанные с безопасностью, которые могут иметь жизненно важные последствия в средах, где используются легковоспламеняющиеся и промышленные материалы.

Морская промышленность:Панель аварийной защиты от превышения скорости GE DS200TCEAG1BTF незаменима на судах с газовыми или паровыми турбинами. Он контролирует скорость турбины и состояние пламени, защищает электроснабжение корабля, обеспечивает плавность хода и безопасность экипажа и самого корабля.
