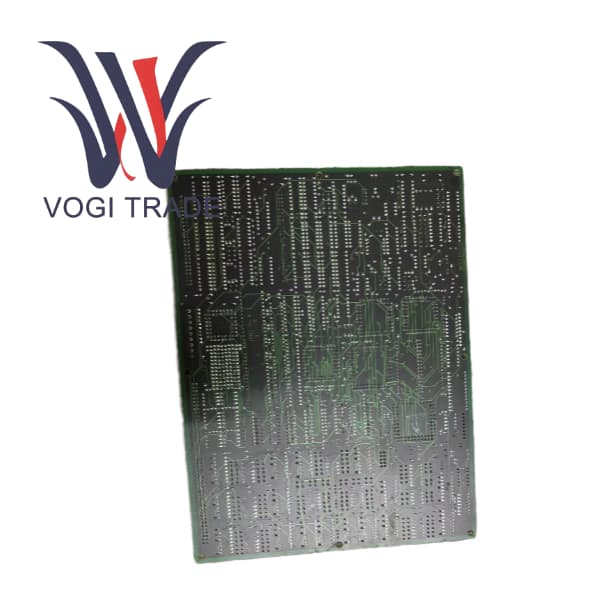

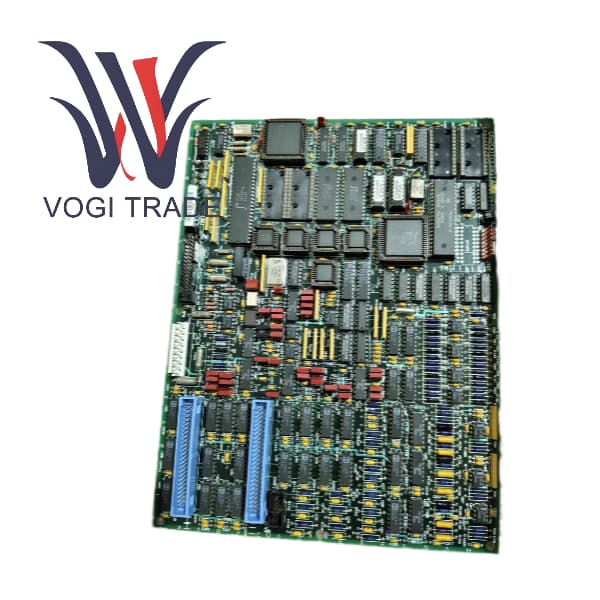

GE DS200TCCBG1ALC

Обзор продукта

GE DS200TCCBG1ALC — это универсальная плата расширения аналогового ввода-вывода, разработанная компанией General Electric для системы управления газовой турбиной SPEEDTRONIC Mark V LM, которая устанавливается в позиции 3 ядра управления. Основная функция этой платы — обработка различных аналоговых сигналов с поля и преобразование их в цифровую информацию, которую может понять и обработать система управления. В то же время он также может преобразовывать инструкции управления в аналоговые сигналы и выводить их на привод. Плата служит важным мостом, соединяющим физический мир с цифровой системой управления.

Сценарий использования

Страж стабильной работы электростанций

На парогазовой электростанции класса 9F газовая турбина GE 7FA работает на полную мощность. Плата управления DS200TCCB действует как неутомимый страж, постоянно выполняя свои обязанности.

Мониторинг температуры осуществляется через 14 каналов RTD, непрерывно отслеживая такие ключевые точки, как температура выхлопных газов турбины и температура подшипников. Любое аномальное повышение температуры немедленно фиксируется и вызывает срабатывание сигнализации или защиту от снижения нагрузки.

Параметры мощности сохраняются за счет приема сигналов от трансформаторов тока и трансформатора тока и расчета выходной активной и реактивной мощности генератора в реальном времени. Эти данные не только отображаются на экране оператора, но также служат сигналами обратной связи для управления нагрузкой турбины и синхронизации сети.

К TCCB также подключаются вспомогательные системы, которые контролируют работу нескольких датчиков давления и уровня на установке. Например, если сигнал давления смазочного масла упадет ниже порога безопасности, TCCB немедленно сообщит об этой информации и инициирует процедуру аварийного останова, чтобы предотвратить повреждение дорогостоящих подшипников турбины из-за нехватки масла.

Именно с помощью надежной и точной платы ввода-вывода, такой как DS200TCCBG1ALC, сложная система управления Mark V LM может осуществлять комплексный мониторинг и защиту турбины, обеспечивая безопасную, эффективную и стабильную работу электростанции.

Проблемы, возникшие в процессе использования

Помехи сигнала

На электростанциях со сложной электромагнитной средой аналоговые сигналы подвержены помехам, что приводит к дрейфу или скачкам показаний. Хорошее экранирование и заземление имеют решающее значение.

Ошибки конфигурации

Если в конфигураторе ввода-вывода для канала RTD выбран неверный номер шкалы, это приведет к значительному отклонению показаний температуры.

Настройки перемычек клеммной колодки

На клеммной колодке TBCB имеются аппаратные перемычки для настройки диапазона сигналов мА. Если настройки перемычек не соответствуют выходному сигналу передатчика на месте, сигнал не будет считываться правильно.

Сбой платы платы

Несмотря на надежность конструкции, при длительной работе в средах с высокой температурой и высокой влажностью компоненты платы все равно могут стареть или выходить из строя, что проявляется в ненормальных показаниях каналов, перебоях связи с платой и т. д.

Замена и совместимость

Официальная замена

Самая безопасная альтернатива — использовать новую плату той же модели DS200TCCB. GE может выпустить версию аппаратного обеспечения с такими суффиксами, как G1, ALC и т. д., если основная модель та же самая, они обычно совместимы.

Функциональная замена

В системах, отличных от Mark V, или в проектах реконструкции вы можете рассмотреть возможность использования стороннего универсального модуля ввода-вывода для достижения аналогичных функций. Однако для этого требуется перепроектирование проводки и написание управляющей логики, что крайне трудоемко. Обычно это учитывается только при обновлении всей системы.
