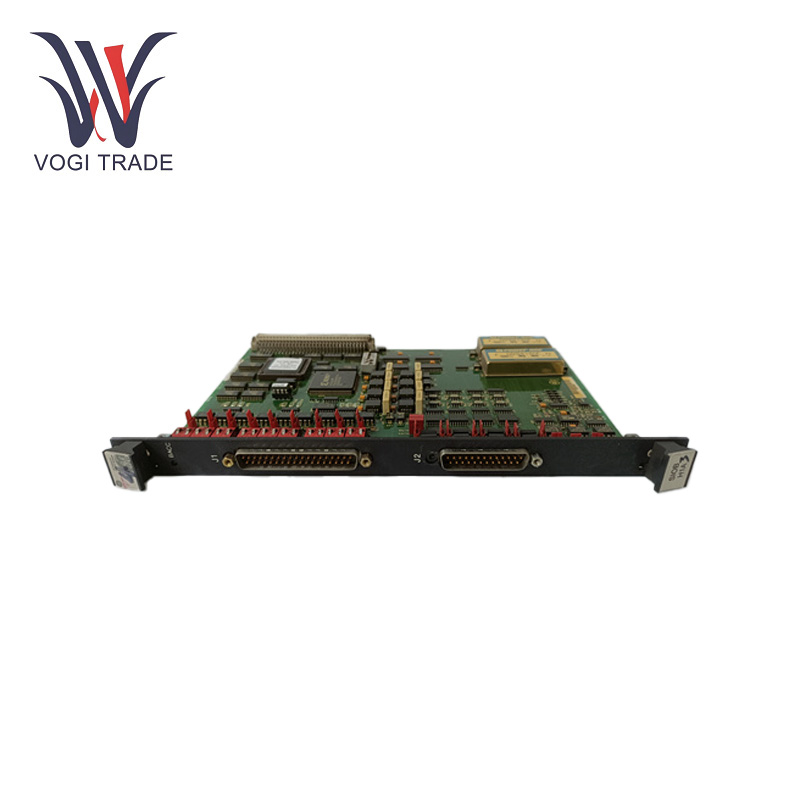

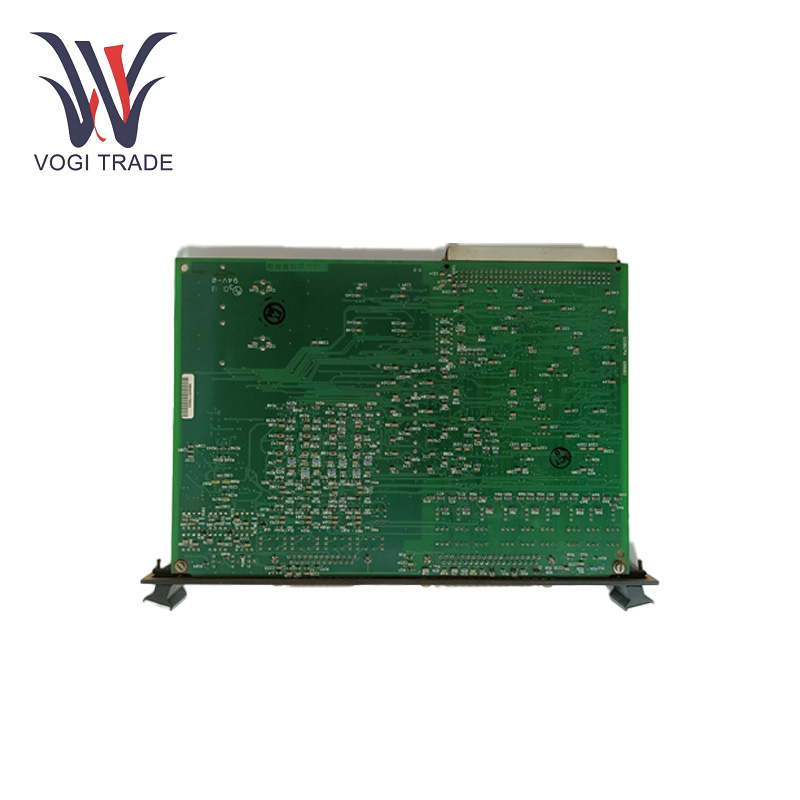

Бренд: GEОписание: Доска ввода/вывода VMEСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 10Платеж: T/T.Справочный порт: ШэньчжэньGE DS200SIOBH1ABA - это плата управления ввода/вывода (ввод), предназначенная для использования с системами управления GE Mark V Turbine. Он облегчает связь между системой управления и внешними устройствами, обрабатывая как цифровые, так и аналоговые входы и выходы.
Производство |
Гей |
Номер модели |
DS200SIOBH1ABA |
Заказ номер |
DS200SIOBH1ABA |
Каталог |
Марк V. |
Страна происхождения |
США |
HS -код |
8479909090 |
Измерение |
30 см*30 см*5 см |
Упаковочный размер |
32 см*32 см*7 см |
Масса |
1,5 кг |
Рейтинг напряжения: Обычно он работает при 24 В постоянного тока.
Температурная диапазон: - 40 ° C до 85 ° C.
Входные/выходные сигналы: Для ввода он может обрабатывать аналоговые сигналы в диапазоне 0 - 10 В постоянного тока и 4 - 20 мА, с высоким разрешением 12 - преобразователя бита, обеспечивающего точное измерение ..
Разъемы: Оснащен 200-контактным разъемом для интеграции системы.
Конфигурация: Включает в себя 20 прыгунов и 3 блока коммутатора, каждый из которых содержит 6 коммутаторов, на общую сумму 18 переключателей.
Диагностические показатели: Имеет светодиодный индикатор для обнаружения неисправностей, предлагая визуальную обратную связь о статусе эксплуатации платы.
Особенности продукта
Получение данных: GE DS200SIOBH1ABA способен получать данные от различных датчиков. Разработанный с высоким преобразователем разрешения, он обеспечивает возможность чтения и точно обрабатывать различные типы сигналов; Он может получать информацию от аналогового датчика и цифровых датчиков.
Коммуникации: Это коммуникационный мост в системе промышленной автоматизации. GE DS200SIOBH1ABA позволяет передавать захваченную информацию в другие части системы управления для централизованного мониторинга и управления. Примером будет крупномасштабная производственная установка, он может передавать данные, связанные с состоянием машин в централизованную управляющую комнату.
Преобразование и обработку сигнала: 12-битный преобразователь не только измеряет сигналы, но и обрабатывает их для использования в системе управления. GE DS200SIOBH1ABA может перевести примитивные данные датчика в форме, которую можно понять и использовать другими модулями управления или программного обеспечения.
Управление выводом: Отправляет команды на приводы и другие устройства для точного управления процессом.
Установка
Монтаж: GE DS200SIOBH1ABA может быть установлен в сборочной установке VME, и установлен на разъем VME P1, в одном полном слоте VME. Установите стойку: во время установки убедитесь, что вы заземляете должным образом избавиться от электрического влияния.
BОАРД -джемпер и настройка переключенияs: Плата содержит двадцать прыгунов и 3 блока переключателей; Каждый блок содержит 6 переключателей. На некоторых прыгунах они были установлены по умолчанию на фабрике, на других вы можете настроить в соответствии с требованиями конкретного приложения. При замене платы настройте перемычки на новой плате, чтобы они отражали старые платы для поддержания производительности.
Соединение соединителя: Подключите 40 -штифт к компоненту в системе. Соединение должно быть безопасным, иначе будут случаи потери сигнала или прерывистое соединение.
Диапазон приложений
Промышленная автоматизация: GE DS200SIOBH1ABA может использоваться на производственных предприятиях для контроля и мониторинга производственных линий. Чтобы привести к примеру, на автомобильном производственном заводе он может отслеживать речь и положение роботизированных рук на сборочной линии, обеспечивающих все, что производится точно и эффективно.
Применение в производстве электроэнергии: GE DS200SIOBH1ABA можно найти в системах управления газом, парами и ветряными турбинами. В частности, он может получить данные из датчиков температуры, давления и скорости вращения турбин и отправлять их для дальнейшей обработки, чтобы турбины работали с максимальной эффективностью и безопасностью.
Управление процессом: В химических заводах или нефтеперерабатывающих заводах он работает как мониторинг и контроль многих процессов. Например, он может отслеживать скорость потока и химический состав жидкостей в трубопроводах и использование информации, изменять клапаны и насосы, чтобы сохранить условия процесса в правильном диапазоне.
Поиск неисправностей
Проблемы власти: Не зажигайте плату, не забудьте проверить качество Pb и входное напряжение, чтобы подтвердить напряжение в рамках эксплуатационного диапазона.
Ошибки обработки сигналов: В этой ошибке обработка сигнала также может быть причиной; Убедитесь, что все соединения правильно подключены. Проверьте доску на что -то ненормальное, сжигание и т. Д.
Сбои в общении: Убедитесь, что все интерфейсы связи правильно подключены и настроены. Убедитесь, что подключенные устройства являются функциональными и совместимыми.
Диагностические показатели: Светодиодный индикатор может использоваться для идентификации неисправностей. Проверьте документацию производителя для получения дополнительной информации о светодиодных сигналах.
