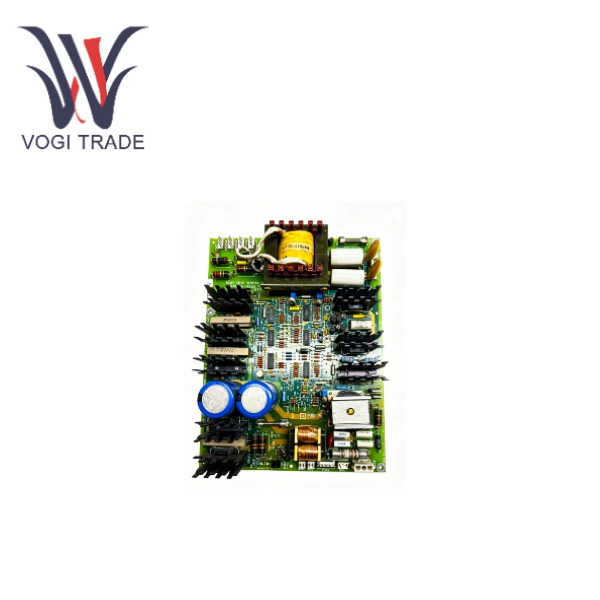

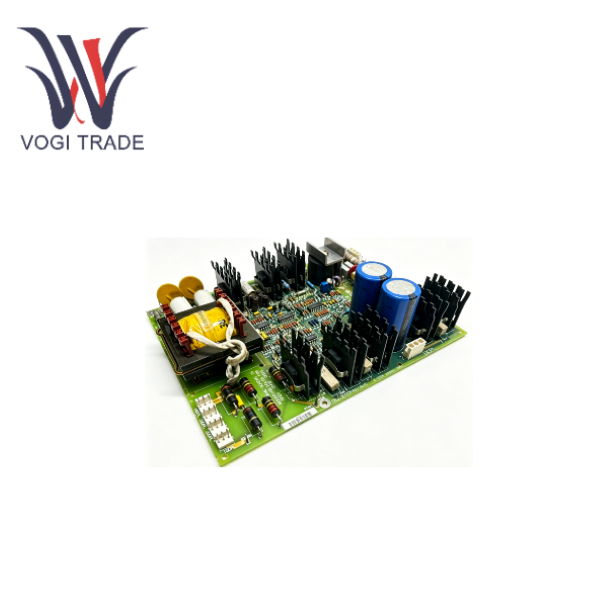

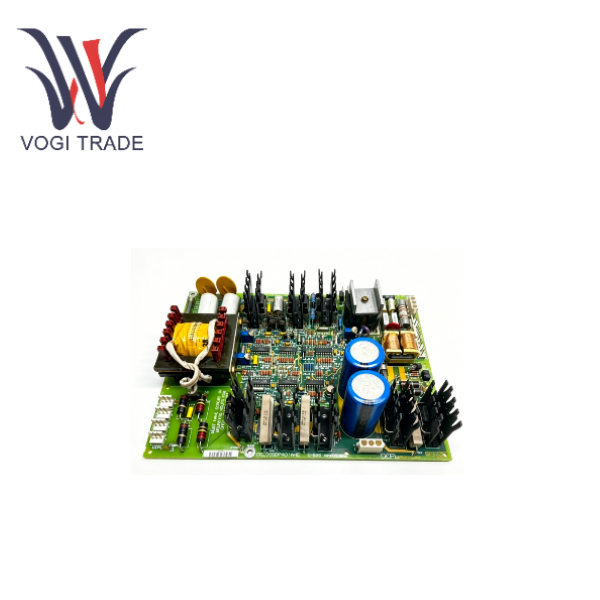

GE DS200GDPAG1AHE

Обзор продукта

DS200GDPAG1AHE — это высокочастотная плата питания, разработанная компанией General Electric (GE) для серии систем управления газовыми турбинами Mark V Speedtronic и служащая критически важным компонентом в серии Mark V.

В системе управления Mark V эта плата играет ключевую роль в преобразовании и распределении энергии. Он поддерживает широкодиапазонный входной источник питания 80–132 В переменного тока или 105–140 В постоянного тока; Используя внутренний квазирезонансный инвертор 27 кГц и схему регулирования напряжения, он преобразует этот входной сигнал в управляющий источник 120 В постоянного тока, выходной источник переменного тока 50 В и вспомогательные источники питания, тем самым обеспечивая рабочее питание для компонентов системы, таких как драйверы затворов и реле IGBT. Плата способна обеспечивать выходную мощность 600–700 Вт и, поскольку все входы электрически изолированы, эффективно противостоит помехам, вызванным скачками напряжения и перебоями в подаче электроэнергии.

Преимущества

DS200GDPAG1AHE — это высокочастотная плата питания мощностью 700 Вт для системы GE Mark V.

Его преимущества заключаются в широкой совместимости входов, изоляции и защите от помех, высокой стабильности мощности, простоте обслуживания и диагностики, а также надежности промышленного уровня. Основное преимущество: сверхширокая совместимость входов, поддержка двойного входа переменного/постоянного тока 80–132 В переменного тока или 105–140 В постоянного тока, подходит для различных сценариев электропитания на промышленных объектах, таких как электростанции, с высокой совместимостью. Все входы электрически изолированы для подавления скачков напряжения, скачков напряжения и колебаний сети, защищая последующие платы возбуждения, привода и управления, что делает его пригодным для работы в суровых электромагнитных условиях. Мощная высокочастотная стабильная мощность 700 Вт, высокочастотный инвертор 27 кГц, выходной источник питания управления 120 В постоянного тока / 50 В переменного тока, высокая нагрузочная способность, небольшая пульсация, стабильный контроль температуры. Идеальная защита, простая диагностика, встроенная защита от перенапряжения, перегрузки по току и короткого замыкания; Он оснащен 4 светодиодными каналами и 2 неоновыми лампами на плате, что позволяет сразу определить состояние источника питания или другой неисправности и позволяет быстро обнаружить проблему. Высокая надежность промышленного уровня специально разработана для систем управления и возбуждения газовых и паровых турбин Mark V, обеспечивает широкий диапазон температур и длительный срок службы, обеспечивая длительную непрерывную работу критически важных агрегатов.

Стандартная плата Plug-and-Play, простая в обслуживании конструкция платы совместима и взаимозаменяема с DS200GDPAG1A той же серии. Запасные части универсальны и быстро заменяются, что сокращает время простоя и затраты на складские запасы.

Принципы применения

1. Основной сценарий применения. Система управления газовой турбиной DS200GDPAG1AHE является одним из основных компонентов серии Speedtronic Mark V компании General Electric. Его наиболее важным и практическим применением является установка в электрогидравлических системах управления газовых и паровых турбин, служащая основной платой ввода-вывода для обеспечения безопасной и стабильной работы турбин.

2. Специальные функции и обработка сигналов в практическом применении: В реальном шкафу управления турбиной эта плата играет роль «переводчика сигналов» и «настройщика». Он отвечает за масштабирование и обработку большого количества аналоговых сигналов, считываемых клеммными колодками, установленными на ядрах ввода-вывода (R1, R2 и R3). Фактические сигналы, специально обрабатываемые, включают в себя: Мониторинг критического положения и состояния: Обработка LVDT или входного сигнала линейного регулируемого дифференциального трансформатора для мониторинга точного положения клапанов или приводов; Управляйте вибрацией и контролируйте условия механической вибрации во время работы турбины. Мониторинг температуры и давления: прием и обработка входных сигналов термопар, а также аналоговых входных сигналов 4–20 мА, таких как сигналы давления потока топлива и сигналы обнаружения остановки компрессора. Управление приводом и выходом: отвечает за управление выходом сервоклапанов, выходом драйвера реле, импульсным входом и т. д.

3. Взаимодействие системы и коммуникационные приложения. Во внутренней архитектуре системы управления DS200GDPAG1AHE также служит мостом данных: Передача базовых данных: через разъем 3PL модулированные сигналы записываются на плату STCA, а затем передаются на базовую шину. Взаимодействие генератора и линейного сигнала: через разъем JE он связывается с платой TCQC, отвечающей за отправку и получение соответствующих сигналов от генератора и линии.
