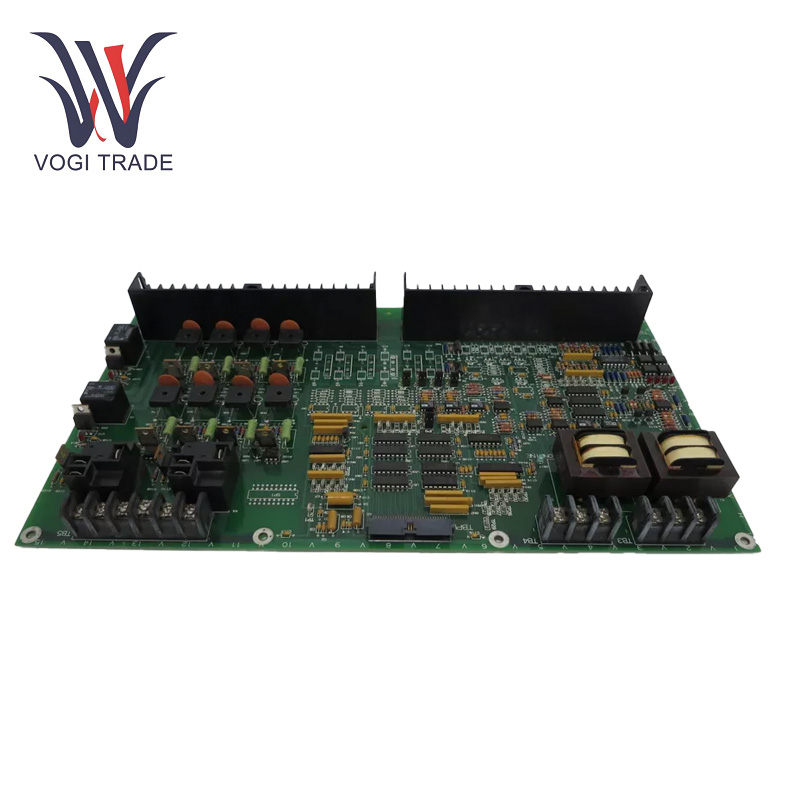

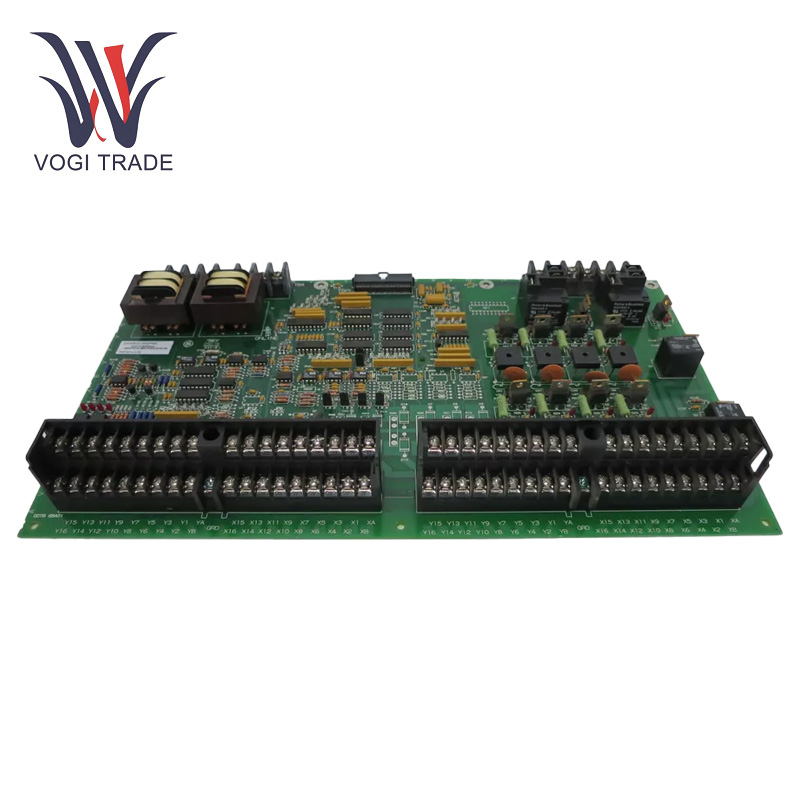

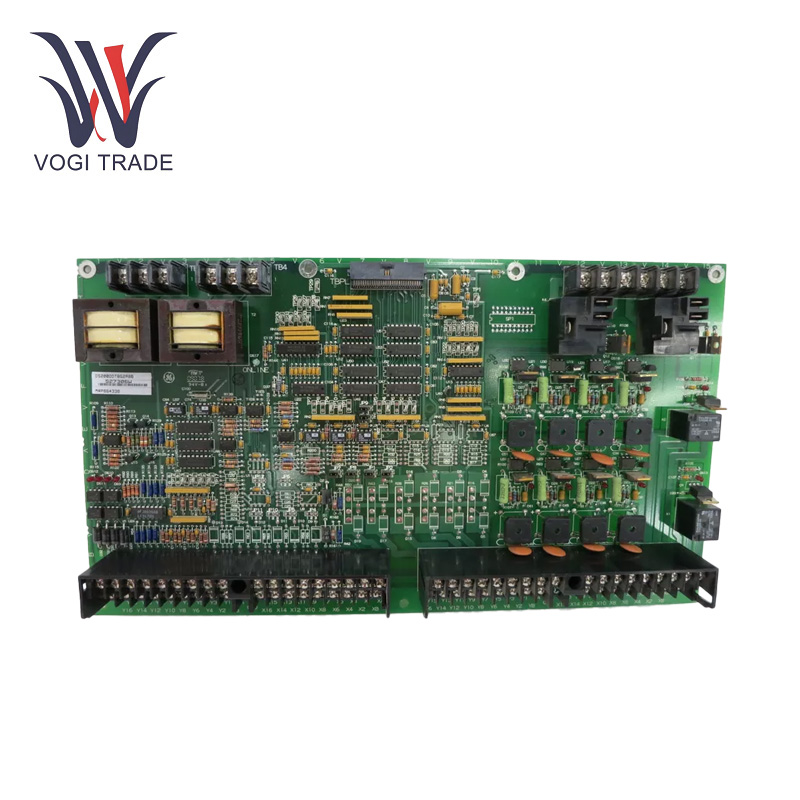

GE DS200DDTBG2ABB

Эксплуатационные параметры

Параметры напряжения: Он может ответить на 24 - 250 В постоянного тока / 24 - 230 В переменного тока при 60 Гц или 125 - 230 В переменного тока при 50 Гц.

Входы переменного тока высокого напряжения: 2

Входные сигналы высокого тока: 6

Низкие входы сигналов.: 3

4-20 мА текущие входы петли: До 2

Необедованные входы напряжения: Доступный

Буферированные аналоговые выходы: 4

4-20 мА ток oустав: 2

Цифровой вход/выходы: 16

Параметры напряжения: Он может реагировать на 24 - 250 В постоянного тока / 24 - 230 В переменного тока при 60 Гц или 125 - 230 В переменного тока при 50 Гц.

Диапазон температуры:составляет от 0 до 50 ºC.

Функции продукта

Управление сигналами ввода/вывода: GE DS200DDTBG2ABB - это вспомогательная нагрузка на нагрузку, вспомогательную доску ввода -вывода. Это позволяет ссылкам перемещать любой тип входного и выходного сигнала из одного компонента в другой в системе управления. Он также подключается к аналогу DS200ADMA - TO - Digital Option Poard в системе управления LS2100 для вспомогательных сигналов ввода -вывода.

Кондиционирование сигнала и изоляция: GE DS200DDTBG2ABB, буферы, буферы, условия и изоляты. Это полезно, поскольку он переводит сигналы системы окружающей среды в формат, который может быть понят системой DSP. Например, в промышленной среде аналоговые сигналы, генерируемые различными датчиками, сначала потребуют аналого -кондиционирования, прежде чем они могут быть обработаны цифровыми частями.

Множественная внUT и типы выводов: 31 цифровые входы и 33 цифровых выходов, 8 аналоговых выходов цифровые входы могут принимать бинарные сигналы состояния от коммутаторов или датчиков, а цифровые выходы могут привести к реле и соленоиды. 8 Аналоговые выходы, используемые для обеспечения непрерывных - переменных сигналов для управления приводом или для мониторинга аналоговых датчиков.

Установка

Connector - На основе соединения:GE DS200DDTBG2ABB имеет шесть разъемов, каждый из которых имеет разные функции и методы соединения. 60 - Высокий штифт - ленточный ленточный заголовок TB5 Разъем - 6 -положная терминальная полоса, а разъемы TB3 и TB4 - 3 - полоски для положения и зажимы. Эти терминалы - полоска - тип разъемов удобны для создания проволочных соединений или соединений с другими комбинируемыми деталями, которые можно закрепить на месте. Таким образом, разъемы TB1 и TB2 представляют собой 36 -двойные разъемы положения, поэтому он достигает большого количества сигналов для определенных подсистем.

Монтажные заметки: GE DS200DDTBG2ABB предназначен для установки на заднюю часть стандартной промышленной панели управления. Вполне вероятно, что компонент имеет монтажные отверстия, слоты или аналогичные функции, которые позволяют надежно прикрепить его к панели с винтами или другими подходящими крепежными элементами. Это относится к тому, что плата является стабильной и не подверженной повреждению во время работы из -за неправильного монтажа.

Диапазон приложений

Промышленные системы управления: В основном используется в системах статического стартового управления LS2100 часть системы GE Mark V. Эти индивидуальные системы управления широко распространены в промышленных настройках, электростанциях, нефтеперерабатывающих заводах, крупномасштабных производственных объектах. Для обработки работы электрических двигателей, генераторов и другого силового оборудования.

Системы автоматизации: GE DS200DDTBG2ABB может использоваться для взаимодействия с различными датчиками, приводами и другими контроллерами для регулярной автоматизации производственной линии. Например, он также может выступать в качестве приемника сигналов от датчиков, которые могут использоваться для мониторинга положения или состояния деталей машин, и отправителя сигнала, который передает контрольные сигналы на приводы для регулировки работы машин.

Поиск неисправностей

Визуальный осмотр: Осмотрите плату на наличие любых видимых признаков повреждения или дефектов, таких как сожженные компоненты или трещины.

Проверьте соединения: Убедитесь, что все ленточные кабели и разъемы были правильно прикреплены и не корродированы.

Название: настройка переключателя перемычки.: Чтобы гарантировать, что все переключатели перемычки правильно выровнены и настроены в соответствии с настройками заводских или конкретных требований применения.

Сигнальное тестирование:Используйте тестовые точки для тестирования целостности сигнала и подтвердите, что все работает, как и ожидалось.

Светодиодные индикаторы: Проверьте светодиоды состояния на наличие указаний на неисправность или аномального статуса
