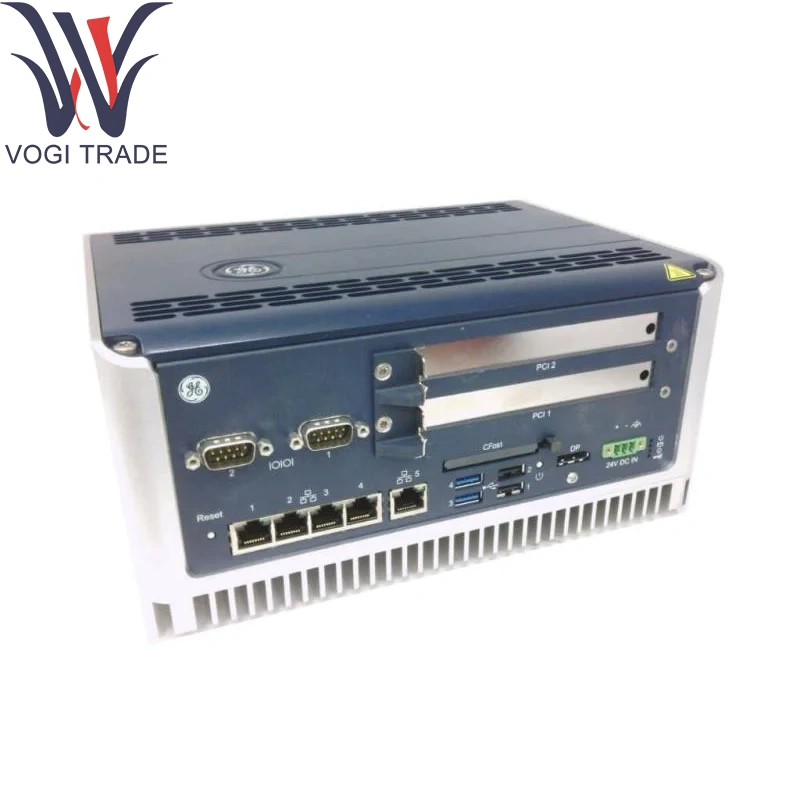

GE 04220FL11232A

Технические параметры

Процессор: двухъядерный промышленный процессор, 1,2 ГГц на ядро

Память: 1 ГБ ОЗУ DDR3; 8 ГБ EMMC Flash для ОС и хранения приложений

Операционная система: ядро ​​Linux в реальном времени со слоем управления Frame-Frame

Ввод/O & Communications:

2 × 10/100 Мбит/с портов Ionet Ethernet (RJ-45)

1 × 100 Мбит / с инженерного порта Ethernet (RJ-45)

1 × RS-232/RS-422 Консольный порт (DB-9)

2 × USB 2.0 Type-A для прошивки или съемного хранения

Индикаторы состояния: светодиоды для питания, запуска, Ionet Link/Activity (x2), ошибка

Мощность: 5 В постоянного тока через заднюю плату; 600 млн. Макс

Относящийся к окружающей среде:

Работая температура: от -20 ° C до +65 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: до 95 % RH, не конденсирование

Сертификаты: CE, UL/CUL, зона 2 ATEX при установке на корпус

Премьер -министрфункция ODUCT

Хостает и запускает приложение управления ядра для запуска турбины, управления нагрузкой, регулирования скорости и защитных поездок. GE 04220FL11232A управляет связями с распределенными пакетами ввода/вывода по сравнению с данными Ionet, агрегирует диагностику и последовательность событий и предоставляет инженерный интерфейс для настройки в реальном времени, обновления прошивки и мониторинга здоровья системы.

Основные вспомогательные модули

Плата питания/носителей: IS42XPSCAH1B - обеспечивает мощность мощности и подключения к обратном плане GE 04220FL11232A

Пакеты ввода -вывода: дискретные, аналоговые, ретрансляционные и безопасные модули ввода -вывода (например, IS200TICIH2A, IS220PAICH1A, IS400TRLYS1B, IS220YSILS1B)

Коммутаторы Ethernet: серия IS420ESWB для топологии сети и избыточности

Удлинительные компоненты

Резумновая CPU Kit: Second GE 04220FL11232A плюс провальная плана и логическая синхронизация синхронизации

Модуль панели HMI: MPU50 IDPU для локального интерфейса оператора и графики

Комплект Console Cable: DB-9-USB-адаптеры и патч-кабели RJ-45 для инженерного доступа

Адаптер дин-расти

Поддержка программного обеспечения

Конфигурация и разработка: GE Toolboxst ™ для конфигурации управления, отображения ввода -вывода и калибровочных мастерских

Управление прошивкой: USB или сетевая прошивка погрузчика с поддержкой CRC и Rollback

Диагностика и мониторинг:

Встроенный самопроверка при включении с помощью регистрации неисправностей

Показатели здоровья и производительности в реальном времени, доступные через HMI или OPC-DA/Gateway

Документация: Раскрывается в системе и руководствах по установке GE Speedtronic Mark Vie/Vies
