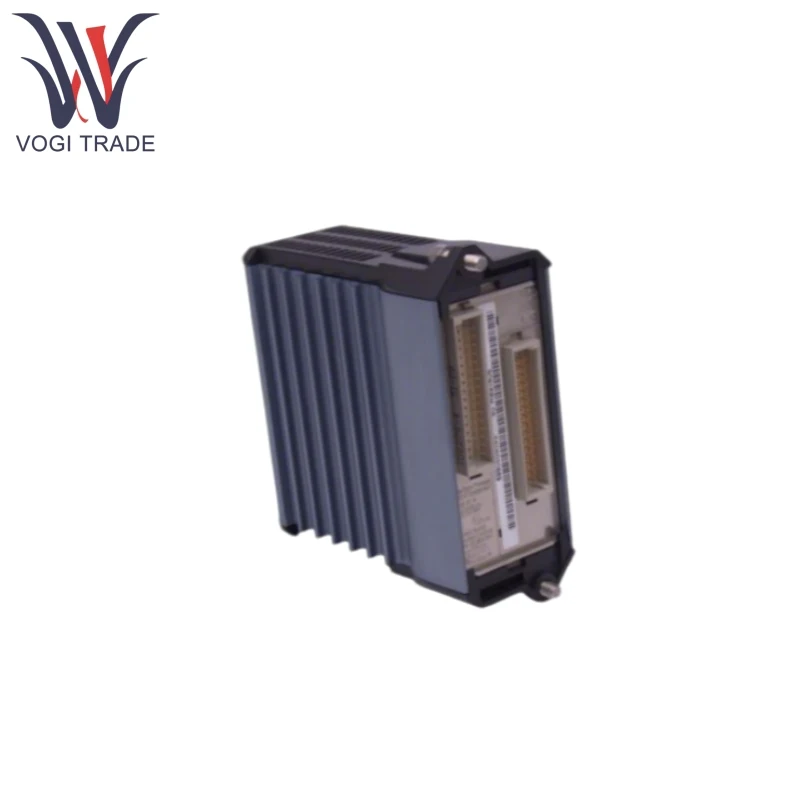

Бренд: ФоксбороОписание: Дискретный модуль интерфейса ввода/выводаСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньFoxboro FBM219 в основном используется для приобретения и контроля дискретных сигналов в промышленном поле. Его основная функция состоит в том, чтобы подключить полевое оборудование через компоненты терминала, чтобы реализовать обработку 24 дискретных входных сигналов и 8 дискретных выходных сигналов, которые могут заменить функцию 100 серийных подсистем ввода/вывода FBM и поддержать обновление сценариев, используемых совместно с расширенными FBM.
| Производство |
Фоксборо |
| Номер модели |
FBM219 |
| Заказ номер |
FBM219 |
| Каталог |
- |
| Страна происхождения |
Соединенные Штаты (США) |
| HS -код |
8538900000 |
| Измерение |
12*12*6 см |
| Масса |
0,4 кг |
Особенности продукта
Foxboro FBM219 имеет 24 дискретных входа и 8 дискретных выходов и поддерживает групповую изоляцию и поддерживает многокачественные сигналы, включая 15-60 В, 120 В переменного тока/125 В, 240 В переменного тока.
Foxboro FBM219 пронзит для среды класса G3 (Harsh), как определено стандартом ISA S71.04, и является устойчивым к вибрации (0,75 м/с², 5-500 Гц).
Foxboro FBM219 настраивается с точки зрения времени входного фильтра (без фильтра, 4/8/16/32 мс), сборочного безопасного режима и типа вывода (непрерывный/мгновенный).

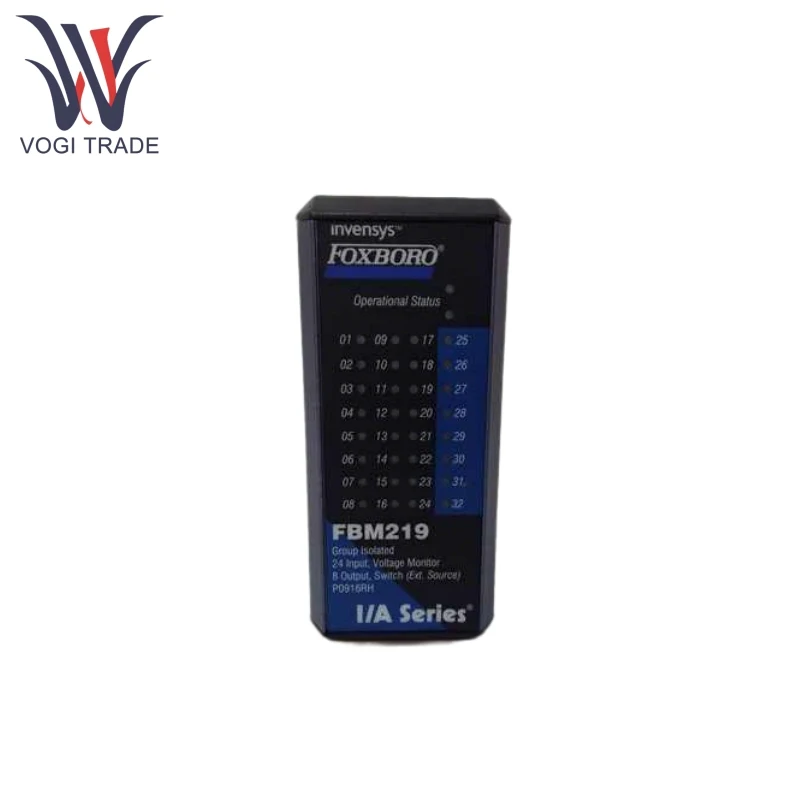

Foxboro FBM219 имеет интегрированный светодиодный индикатор на передней части, чтобы показать рабочее состояние модуля и дискретное состояние каждой точки ввода/вывода.
Foxboro FBM219 может быть удален/заменен без отключения проводки полевого устройства, питания или кабелей связи для удобного обслуживания.
Foxboro FBM219 связывается с FCM (модуль связи Fieldbus) или FCP (процессор управления) через избыточный Fieldbus 2 Мбит/с и поддерживает автоматическое переключение пути A/B для обеспечения непрерывности связи.
Входные/выходные цепи защищаются путем ограничения тока, интегрированного слияния TA, оптической изоляции и т. Д. Для предотвращения перегрузки или сигнальных помех.
Продукт с использованием принципа
Полевые сигналы ввода/вывода связаны с Foxboro FBM219 через DIN Rail, который присвоил TA, который отвечает за кондиционирование сигнала, изоляцию и защиту.
Foxboro FBM219 выполняет дискретные программы ввода/вывода или логики лестницы, обрабатывает сигналы в соответствии с настроенными параметрами, такими как время фильтрации и режим сбоя, и отображает статус в режиме реального времени через светодиоды.
Foxboro FBM219 общается с FCM/FCP через избыточный Fieldbus 2 Мбит/с, и избыточный дизайн гарантирует, что связь не прерывается в случае сбоя в одном пути.
Избыточный дизайн обеспечивает непрерывную связь в случае сбоя одного пути. Программа с горячим заменой позволяет онлайн-замену модулей без прерывания работы полевого оборудования, TA подключен к модулю специальным кабелем (максимум 30 м), поддерживая удаленную установку.
Параметр продукта
Следующая деталь предназначена для Foxboro FBM219 модуля интерфейса ввода/вывода.
Напряжение в штате: 15-30 В.
Вне государственного напряжения: 0-5V DC
Типичный ток: приблизительно 2,2 мА при 30 В.
Пределы сопротивления источника: максимум 1 кОм при государстве (при 15 В.
Максимальное применение напряжения: 60 В.
Максимальный ток нагрузки: 0,25а
Вне государственного тока утечки: максимум 0,25 мА
Индуктивная защита нагрузки: требуется внешний защитный диод или вариант оксида металла (MOV)
Входное напряжение: 24 В.
Максимальное энергопотребление: 5 Вт (при 24 В постоянного тока)
Максимальное рассеяние тепла: 6 Вт (при 24 В постоянного тока)
Защита петли: входной ток ограничен 2,5 мА
Групповая изоляция: группы и заземление ввода/вывода, а также между входом и выводом могут выдержать 600 В переменного тока в течение 1 минуты
Выделение уровня канала (для конкретных TA, таких как RH917LL/RH917LP/RH917LS): каждый канал может выдержать 600 В переменного тока в течение 1 минуты от других каналов и земли.
