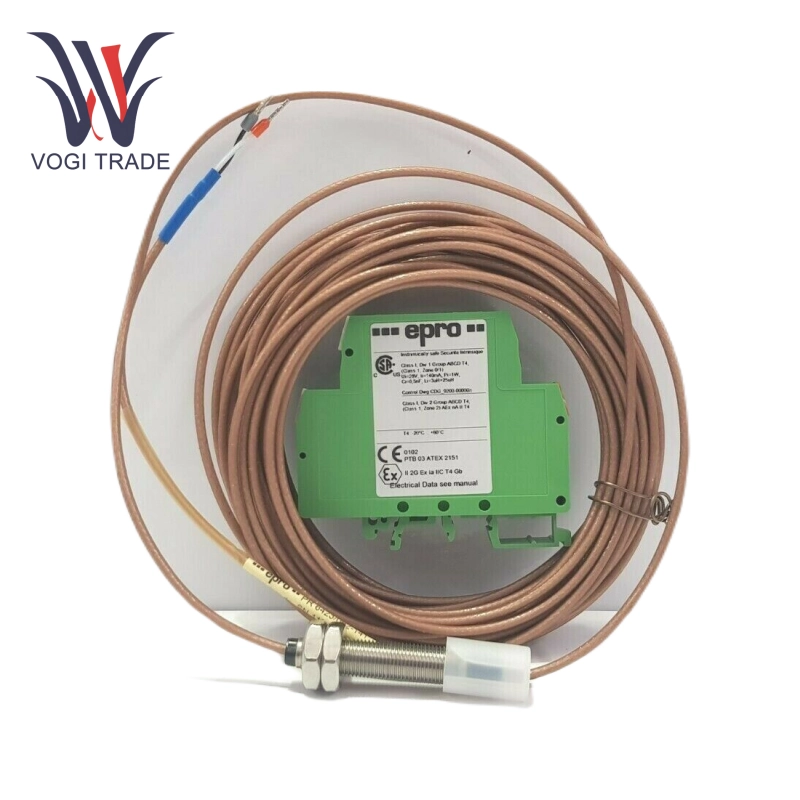

EPRO PR6423/10R-030

Технические параметры

Радиальное смещение: ± 10 мм

Осевое смещение: ± 5 мм

Линейный диапазон измерений: 2 мм (80 мил)

Начальный воздушный зазор: 0,5 мм (20 мил)

Точность измерения положения: ± 0,05 мм

Точность измерения эксцентриситета: ± 0,025 мм

Точность измерения скорости: ± 1% Полная шкала

Чувствительность: 8 В/мм (203,2 мВ/мил), в соответствии со стандартами ISO

Рабочая температура: от -40 ° C до +85 ° C

Диапазон влажности: 0-100%

Сопротивление вибрации: 20 г (пик, 10-2000 Гц)

Устойчивость к удару: 50 г (пик, длительность 11 мс)

Спецификация резьбы: M10 × 1,55 мм (стандарт) или опция обратного крепления (3/8 ”–24 -UNF -2A)

Конфигурация кабеля: 8,0 м бронированного кабеля (дополнительная заглушка адаптера) или кабель 0,3 м (интерфейс M12 × 1-5)

Принцип использования

PR6423/10R-030 реализует бесконтактные измерения на основе эффекта вихревого тока.

Рабочий механизм: EPRO PR6423/10R-030 имеет встроенную высокочастотную катушку (1-2 МГц), которая генерирует чередующее магнитное поле на поверхности металлического вала и образует закрытый вихревый ток.

Вибрация или смещение вала вызывает изменения вихревого тока, вызывая изменения импеданса катушки. Предусилитель преобразует сигнал импеданса в сигнал напряжения/тока, что соответствует линейному изменению зазора

Обработка сигнала: предусилитель демодулирует, усиливает и линеаризует исходный сигнал, выводит стандартизированный сигнал (такой как 4-20 мА или 0-10 В), и интегрирует модуль температурной компенсации для устранения влияния температуры окружающей среды на точность (ошибка <± 1% FS).

Примечание:EPRO PR6423/10R-030 часто используется в сочетании сCon021 Конвертер сигналаДля повышения возможностей обработки сигналов.

EPRO PR6423 обеспечивает различные длины кабеля (от 0,3 м до 10 м), типы интерфейсов (LEMO или M12) и метод установки (стандарт/обратный).
