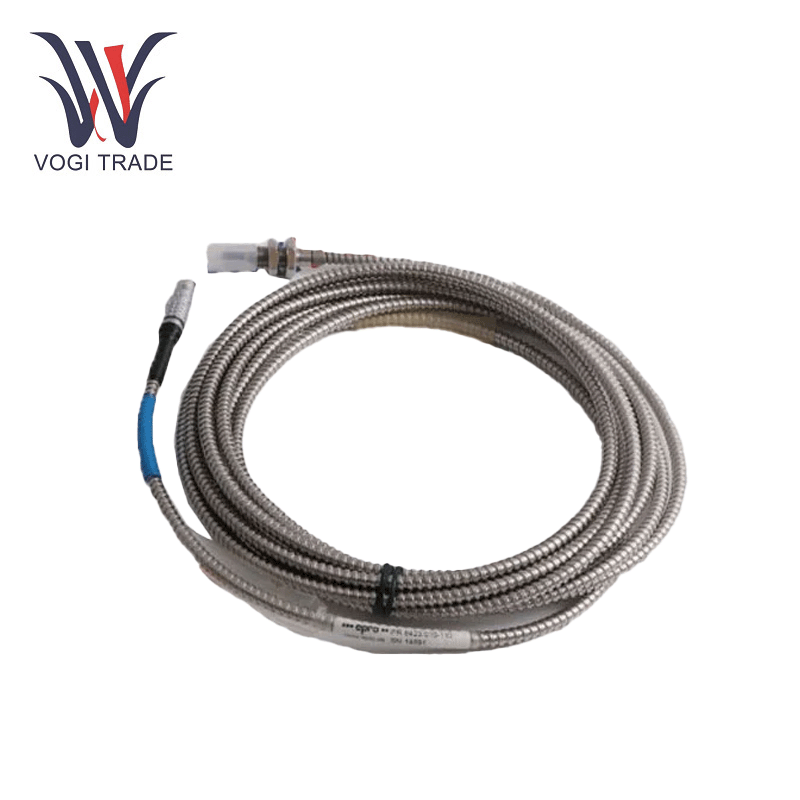

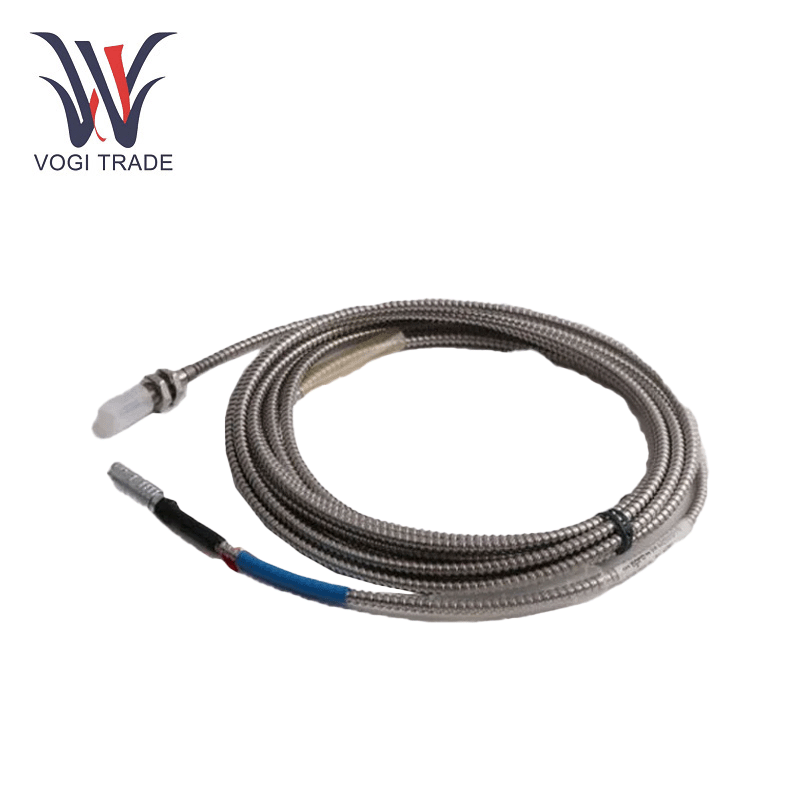

EPRO PR6423/011-131

Технические параметры

Длина потока: 35 мм

Линейный диапазон измерений: 2 мм (80 мил)

Начальный воздушный зазор: 0,5 мм (20 мил)

Минимальный диаметр вала: 25 мм (0,79 ”)

Целевой материал (ферромагнитная сталь): 42CRMO4 (AISI/SAE 4140) Стандарт другой (по запросу)

Класс защиты: IP66, IEC 60529

Диапазон рабочей температуры: датчик вкл. 1M Кабель: от -35 до +180 ° C (от -31 до 356 ° F) Кабель и разъем: от -35 до +150 ° C (от -31 до 302 ° F)

Материал: наконечник датчика (Peek Polyether Ether Ketone), кабель корпуса (из нержавеющей стали) (PTFE Polytetrafluorooroorotroetylene), разъем (латунь, никелированная)

Совместимое оборудование

EPRO PR6423/011-131 интегрируется с промышленными системами:

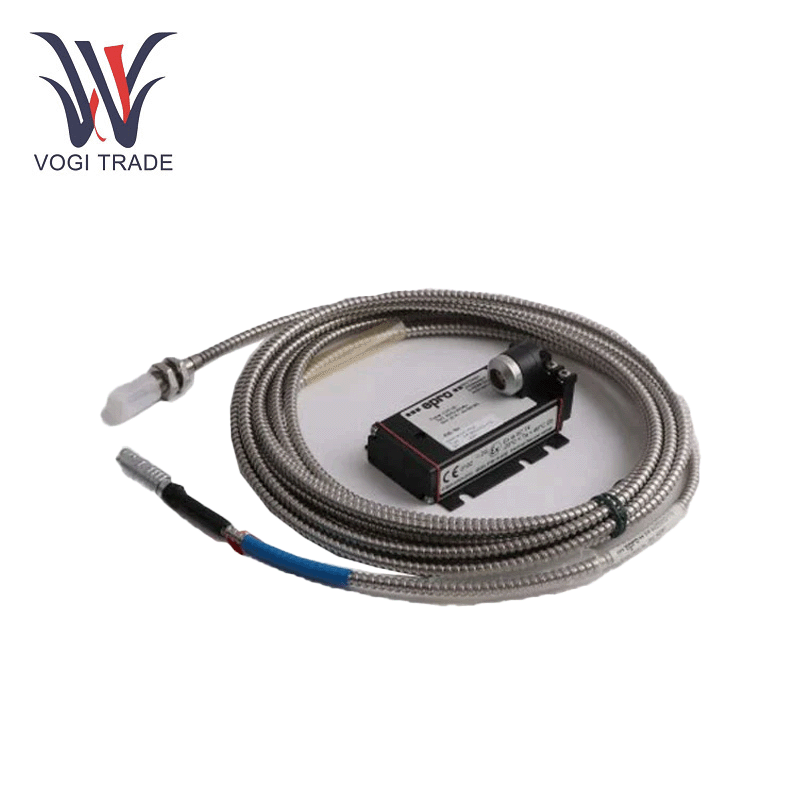

Преобразователи сигналов: требуют преобразователей Con 031 для обработки необработанных сигналов вихревого тока в стандартизированные выходы (4–20 мА или 0–10 В), обеспечивая точность ISO-совместимости для интеграции с системами ПЛК или DCS.

Платформы мониторинга: совместим с системами защиты машин MMS 3000/6000, что обеспечивает отслеживание эксцентриситета вала, вибрации и осевого смещения в реальном времени.

Установка аксессуаров: используйте трубки защиты от нержавеющей стали MPT 064 или держатели зондов EZ 1600, чтобы стабилизировать датчик в высокоскоростном вращении.

Сценарии приложения

EPRO PR6423/011-131 превосходит в критически важных промышленных процессах:

Мониторинг турбинного вала: измеряет осевое и радиальное смещение в парах/газовых турбинах, обнаружение смещения или износа подшипника для предотвращения незапланированного времени простоя. Например, на электростанциях комбинированного цикла это обеспечивает безопасное зазоры между вращающимися и стационарными компонентами.

Анализ вибрации компрессора: отслеживает динамическую эксцентриситет в высокоскоростных компрессорах, оптимизирует эффективность и снижая затраты на техническое обслуживание за счет определения рисков дисбаланса ротора.

Управление смазкой подшипника: контролирует толщину масляной пленки в гидро турбинах или подшипниках насоса, обеспечивая ранние предупреждения о смазках смазки. Это жизненно важно для гидроэнергетических заводов, работающих при переменных нагрузках.

Установка и обслуживание

Установка: EPRO PR6423/011-131 оснащен потоком M10x1 или 3/8 "-24UNF для гибкого позиционирования. Убедитесь, что минимальный диаметр вала 25 мм и начальный воздушный зазор 0,5 мм (± 0,1 мм) для поддержания точности измерения. Используйте инструменты с крутым моментом, чтобы избежать чрезмерного уплотнения.

Кабель: бронированные кабели (диаметр 6 мм) с минимальным радиусом изгиба 35 мм рекомендуются для маршрутизации с высоким уровнем стресса вблизи вращающегося оборудования или в ограниченных пространствах.
