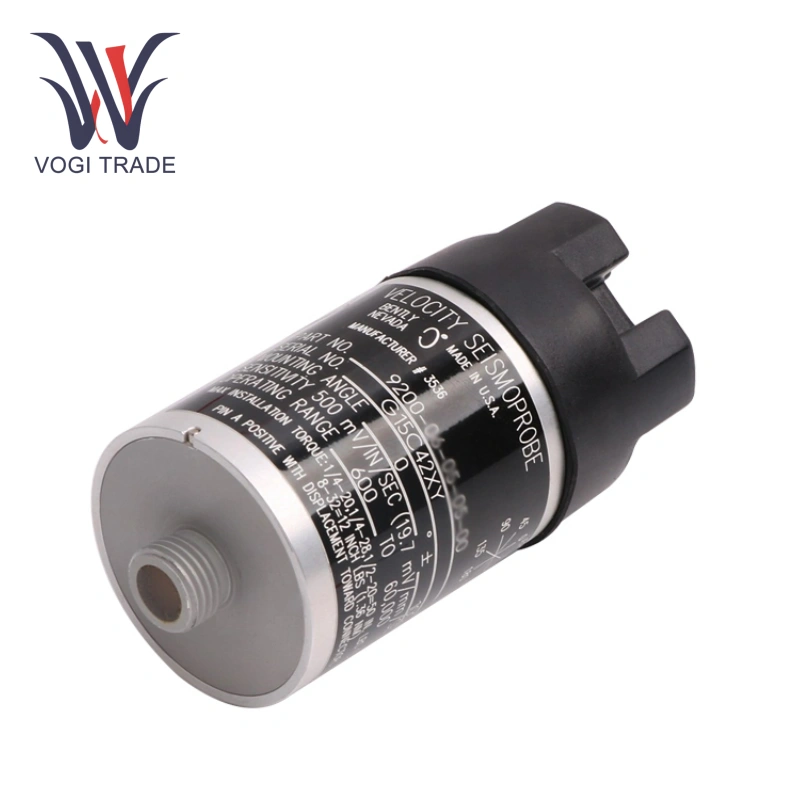

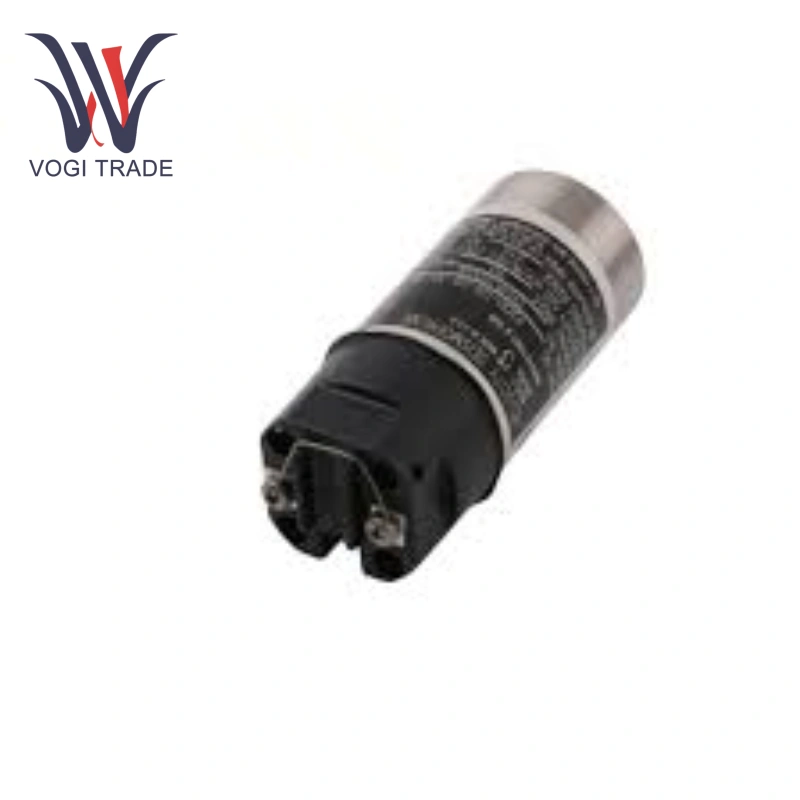

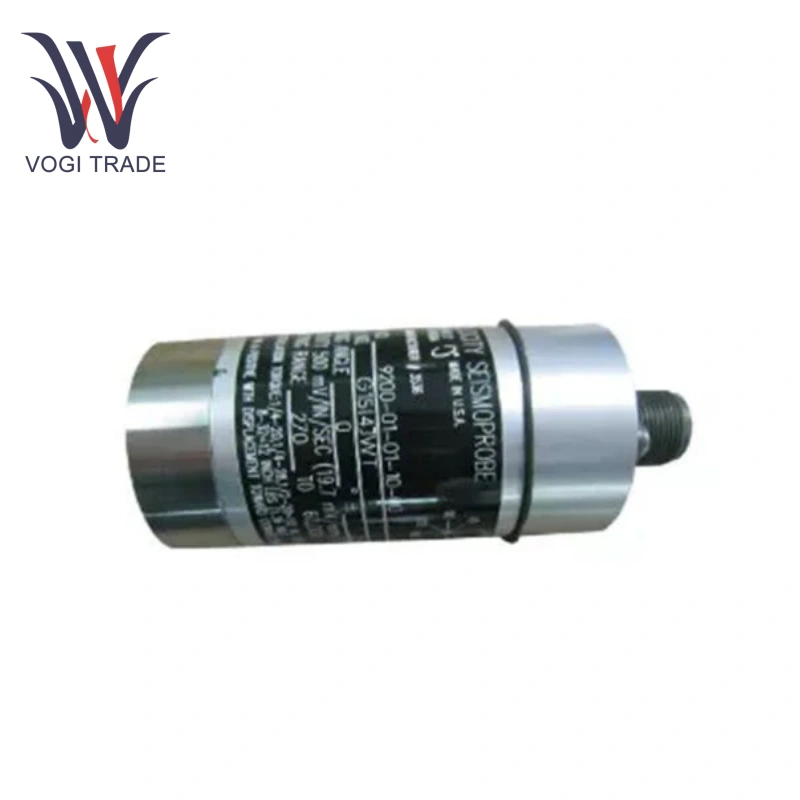

Блинт Невада 9200-03-05-10-00

Модель: 9200-03-05-10-00

Тип продукта: двухпроводный датчик геофона скорости

Чувствительность: 20 мВ/мм/с (500 мВ/дюйма/с) ± 5% при 100 Гц (6000 см) при правильном прекращении и калибровании для углового позиционирования; ± 5% с нулевым допионом для 25 мм/с (1 дюйма/с) при 100 Гц (6000 см мин)

Частотная характеристика: типичный от +0 до ± 3 дБ

Диапазон рабочей температуры: от -29 ° C до +121 ° C

Длина свинца: максимум 305 метров между 9200 и 3300 мониторами

Частотный диапазон: минимальная частота рабочей работы до 10 кГц

Устойчивость к механическому удару: выдерживает механический удар до 50 г пика вдоль нечувствительной поперечной оси

Поперечная чувствительность: 10% полярности выходного сигнала осевой чувствительности: когда корпус датчика обращена к разъему, контакт A положительна по сравнению с контактом B.

Особенность

Точное измерение: Bentny Nevada 9200-03-05-10-00 с высокой чувствительностью и превосходной частотной характеристикой точно захватывает скорость вибрации оборудования, предоставляя надежные данные для оценки условий работы оборудования.

Экологическая устойчивость: Bentny Nevada 9200-03-05-10-00 с превосходной коррозионной стойкостью устраняет необходимость дополнительной защиты и обеспечивает стабильную работу в различных суровых промышленных средах.

Внешняя мощность не требуется: Bently Nevada 9200-03-05-10-00 Используйте технологию движущейся катушки устраняет необходимость в внешнем источнике питания, способствуя портативным приложениям измерения.

Приложение

Мониторинг промышленного состояния: Bently Nevada 9200-03-05-10-00 подходит для электростанций, производственных предприятий и других мест, анализируя вибрацию механического оборудования для предотвращения разрушения оборудования.

Мониторинг вращающегося оборудования: Bentny Nevada 9200-03-05-10-00 подходит для мониторинга вибрации в реальном времени вращающегося оборудования, такого как турбины, компрессоры и двигатели.

Процедура установки

Используйте указанный крутящий момент: для шпильки M10x1 резьбовых (опция C 10) крутящий момент составляет 5,6 Н · м (50 в · фунт).

Выравнивание ориентации: см. Рисунок 1, чтобы обеспечить вертикальную установку 0 °.

Кабельное соединение: поскольку опция B не включает в себя кабель (клеммский блок), требуется внешний кабель (такой как серия 9571-нн или 9755-нн). Максимальная длина кабеля составляет 305 метров, но отказ от частоты следует проверить на наличие длины, превышающих это.
