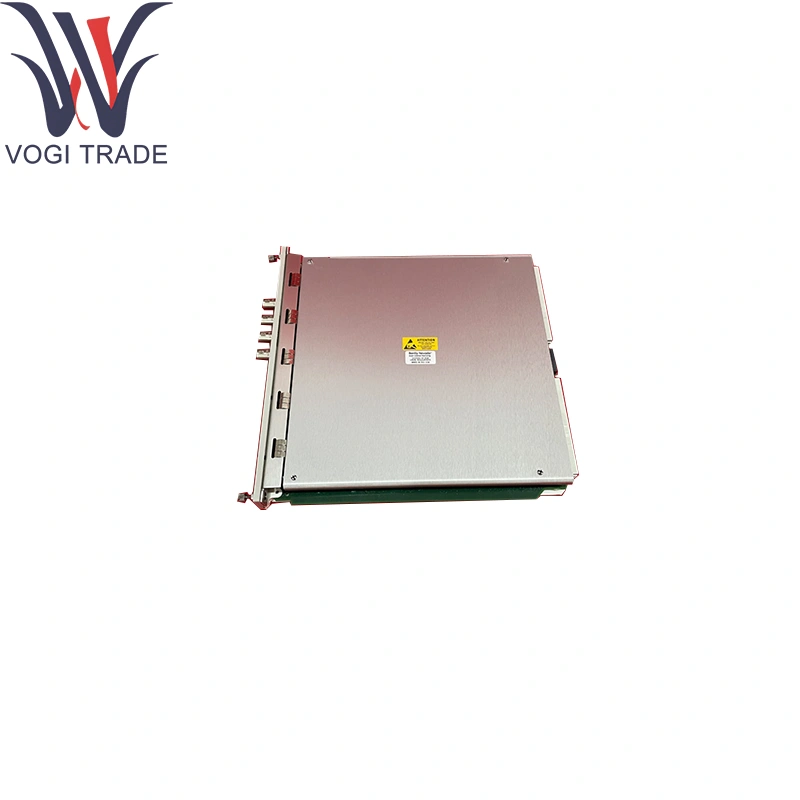

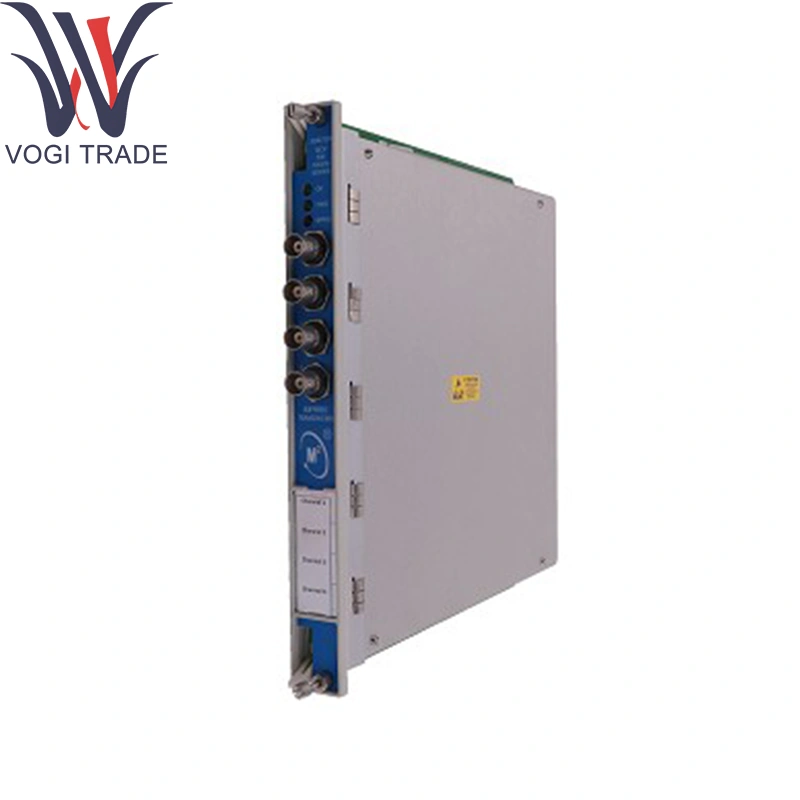

Блинт Невада 3500/72M-01-00

Заказ информации

Монитор положения стержня

3500/72M - AA -BB

A: тип модуля ввода/вывода

01 модуль ввода/вывода с внутренними терминациями

02 Модуль ввода/вывода с внешними терминациями

03 модуль ввода/вывода с внутренними барьерами и внутренними терминациями

B: вариант одобрения опасной зоны

00 Нет

01 Cnrtlus (класс 1, разделение 2)

02 Atex/IECEX/CSA (класс 1, зона 2)

Технические параметры

Каналы: 2 независимых входов датчика стержня для Bentny Nevada 3500/72M-01-00

Поддерживаемые типы датчиков:

Линейные переменные дифференциальные трансформаторы (LVDT)

Магнитострикционные или потенциометрические преобразователи положения стержней

Диапазон ввода: аналог ± 10 В.

Разрешение: 16-битная конверсия A/D на канал в Bentny Nevada 3500/72M-01-00 (≈ 0,0015% от пролета)

Точность: ± 0,1% полномасштабных после линеаризации

Скорость выборки: 1 кГц на канал, одновременное сборы

Изоляция: ≥1 кВ канала до хласса и канал вканал

Защита ввода: переосмысление зажима до ± 30 В; обратная полярность и защита всплесков

Относящийся к окружающей среде:

Работая температура: от 0 ° C до +70 ° C

Температура хранения: от -40 ° C до +85 ° C для Bumpny Nevada 3500/72M-01-00

Влажность: ≤95%RH, не конденсирование

Функция продукта

Кондиционирование положения: применяет возбуждение, буферизацию и кондиционирование через Bentny Nevada 3500/72M-01-00, затем оцифровывает и линеаризуется в истинные единицы смещения.

Динамический мониторинг: захватывает высокоскоростные переходные процессы положения и время задержки для обнаружения сбоев.

Коммуникация передачи данных: транслирует позицию в реальном времени и диагностику над автобусом 3500.

Области применения

Поправочные компрессоры и двигатели: непрерывная обратная связь с положением стержня через Bendne Nevada 3500/72M-00-00 для устранения всплесков и настройки производительности.

Соответствие AP-618: соответствует точности требований к критической защите.

Интеграция с DCS/SCADA: через модули 4–20 мА или цифровой выпуск.

Техническое обслуживание и диагностика: обеспечивает раннее обнаружение износа с использованием профилей движения Bupny Nevada 3500/72M-01-00.
