Бентли Невада 3500/05-01-01-00-00-00

Обзор продукта

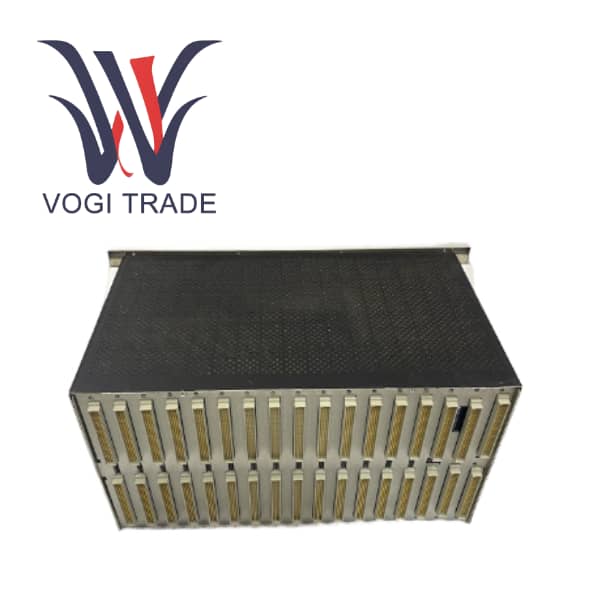

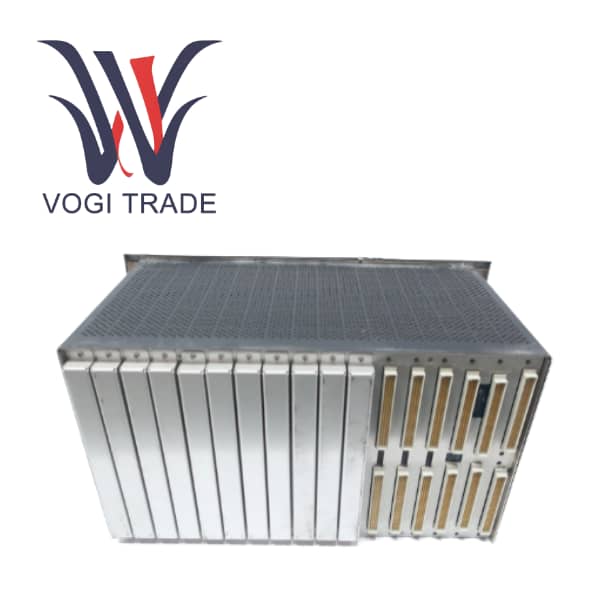

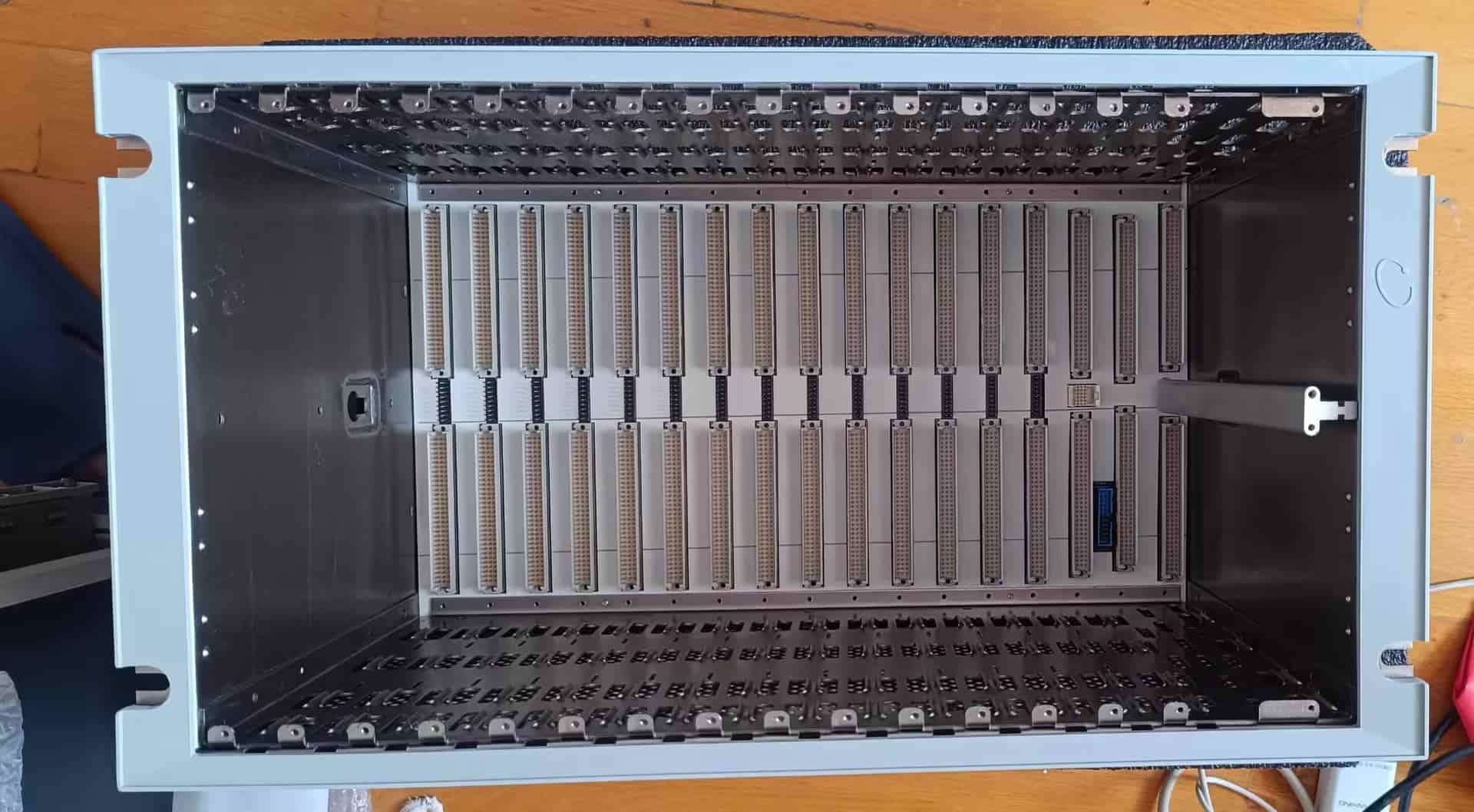

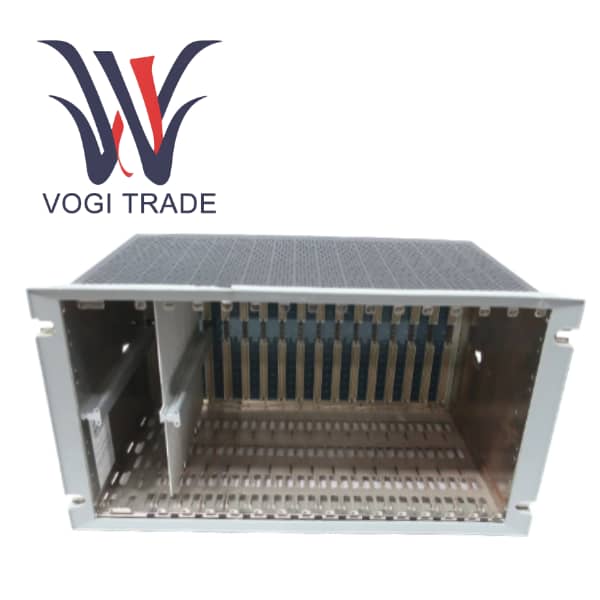

3500/05-01-01-00-00-00 — это 19-дюймовая стойка стандарта EIA, которая служит основным компонентом для установки модулей монитора серии 3500 и системы источников питания. Это основа и жилы всей системы мониторинга 3500, обеспечивающие физические места установки, объединительную плату и каналы распределения питания для всех модулей мониторинга.

Номер заказа

3500/05                    Код серии продукта, обозначающий системную стойку 3500

01 первая цифра         Размер стойки, 19-дюймовая полноразмерная стойка с 14 слотами для модулей

01 вторая цифра     Метод установки: монтаж на панели

00 третья цифра        Вариант сертификации, без сертификации для конкретной опасной зоны

00 четвертая цифра      Зарезервированная позиция, без конкретной функции

00 пятая цифра         европейский вариант соответствия, не обозначающий никакой конкретной европейской директивы. Обычно используется для обозначения статуса сертификации CE, здесь это значение по умолчанию.

Сравнение похожих продуктов

3500/05-01-01-00-00-00 Этот продукт по сравнению с 3500/05-02-01-00-00-00 Мини-стойка

Разница

Этот продукт представляет собой полноразмерное шасси с 14 слотами, а последний представляет собой мини-шасси с 7 слотами. Мини-шасси меньше по размеру и подходит для ситуаций с ограниченным пространством, но его возможности расширения сокращаются вдвое. Совместимость При установке мини-стойки в стандартный 19-дюймовый шкаф необходимо дополнительно заказать переходную панель 144863-01. Однако этот продукт напрямую совместим.

3500/05-01-01-00-00-00 против 3500/05-01-02-00-00-00

Разница

Размеры стойки у них одинаковые, но способы установки разные. Данное изделие устанавливается на панель, а последняя устанавливается в стойку с монтажными ушками направляющей EIA.

3500/05 и 3500/06 Всепогодный корпус

Разница

3500/05 — стандартная стойка для использования внутри помещений, а 3500/06 — непромокаемый корпус для использования на открытом воздухе. Вариант установки раздела 3500/06 несовместим с вариантом 3500/05.

Проблемы, возникшие в процессе использования

Конфликт слотов

Если пользователь планирует установить внутренние барьеры, необходимо заказать дополнительный модуль заземления 3500/04-01. Это займет ценный слот модуля, и его легко упустить из виду на этапе проектирования.

Космические помехи

В режиме установки панели за стойкой необходимо оставить достаточно места для проводки. Если задняя панель шкафа управления расположена слишком близко к стене, подключение проводов станет невозможным.

Совместимость версий

Хотя сама стойка является аппаратной, перемычки объединительной платы внутри нее необходимо установить в соответствии с версией программного обеспечения. Для мини-стойок требуется версия программного обеспечения 2.70 или выше, а для полноразмерных стоек также необходимо обращать внимание на совместимость встроенного ПО при подключении конкретных новых модулей.

Проблема с отводом тепла

При установке 14 полностью загруженных модулей в полноразмерную стойку выделяется относительно большое количество тепла. Если модуль установлен в герметичной перегородке без принудительной вентиляции, это может привести к перегреву модуля и срабатыванию сигнализации.
