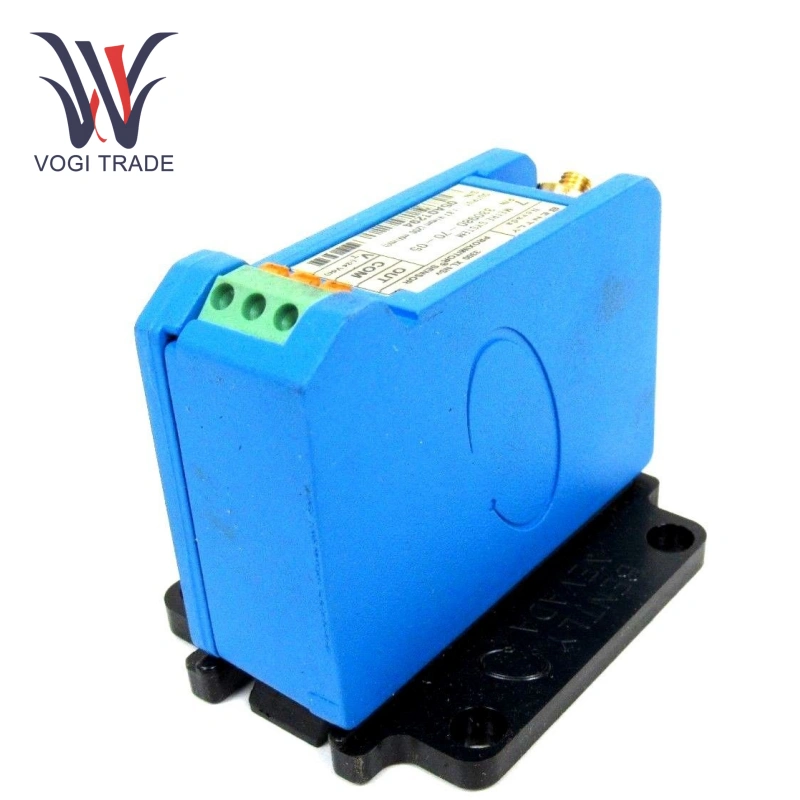

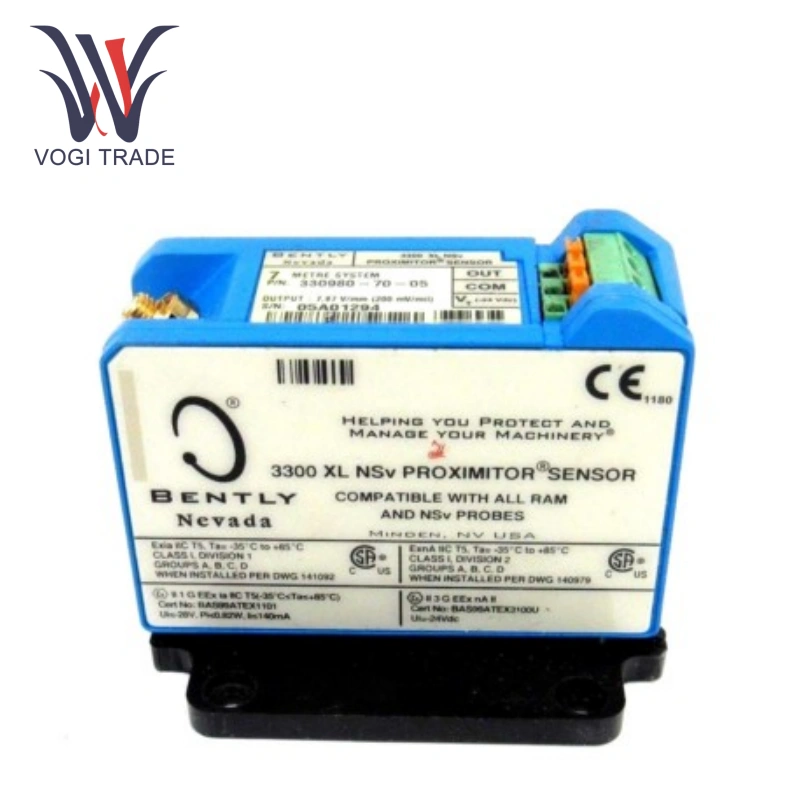

Блинт Невада 330980-70-05

Обзор продукта

Диапазон измерений: смещение вала 0-5 мм (линейный диапазон), частота измерения вибрации: 0-500 Гц.

Чувствительность: 8 МВ/мкМ (± 1% ошибка линейности), диапазон выходного напряжения: от -2 В до -18 В постоянного тока.

Рабочая температура зонда: от -40 ° C до +125 ° C

Рабочая температура прокситора: от -40 ° C до +85 ° C

Относительная влажность: от 5% до 95% (не конденсирование)

Рейтинг защиты: IP66.

Особенности продукта

Bentny Nevada 330980-70-05 обладает высокой чувствительностью 8 мВ/мкМ, а ошибка линейности ± 1% позволяет обнаружить изменения смещения вала на уровне микрон.

Bentny Nevada 330980-70-05 имеет широкий диапазон рабочих температур, а защита IP66 делает его подходящим для высокотемпературных, пыльных средств, таких как электростанции и нефтехимические установки, минимизируя влияние суровых сред на точности мониторинга.

Bendne Nevada 330980-70-05 имеет беспроблемный дизайн зондов, в которых находится специализированные места для монтажа, а удлиненный кабель настраивается в длину для удовлетворения требований проводки разнообразных макетов оборудования.

Приложения

Bentny Nevada 330980-70-05, используемый при смещении и мониторинга вибрации турбины и генераторного вала, совместимых с установкой сиденья сиденья с высоким и низким давлением, предотвращает износ и дисбаланс ротора.

Bencly Nevada 330980-70-05 UESD в центробежном компрессоре и мониторингх вала вала растрескивания выдерживает высокие температуры и нефтяную и газовую среду в области завода, обеспечивая непрерывную работу компрессора.

Установка и конфигурация

330980-70-05 подходит для панелей и подходит для шкафов управления высокой плотностью или традиционной интеграции панелей.

Шаги установки:

Подготовка: Убедитесь, что общая длина системы составляет 7,0 метров (длина зонда + длины удлинителя).

Подключение: используйте разъемы ClickLoc для подключения зонда, удлинительного кабеля и датчика Proximitor. Разъемы имеют механизм блокировки для предотвращения ослабления.

Защита: Закрепите датчик прокситор с помощью монтажных винтов. Убедитесь, что терминал имеет минимальный рейтинг IP54.

Проводка: полевая проводка может достигать максимум 305 метров. Используйте экранированный кабель с тремя проводниками, чтобы уменьшить электромагнитные помехи (EMI). Избегайте помех для поперечного зондирования.

Калибровка: калибровка по умолчанию - AISI 4140 сталь; Пользовательская калибровка требуется для нестандартных целей.

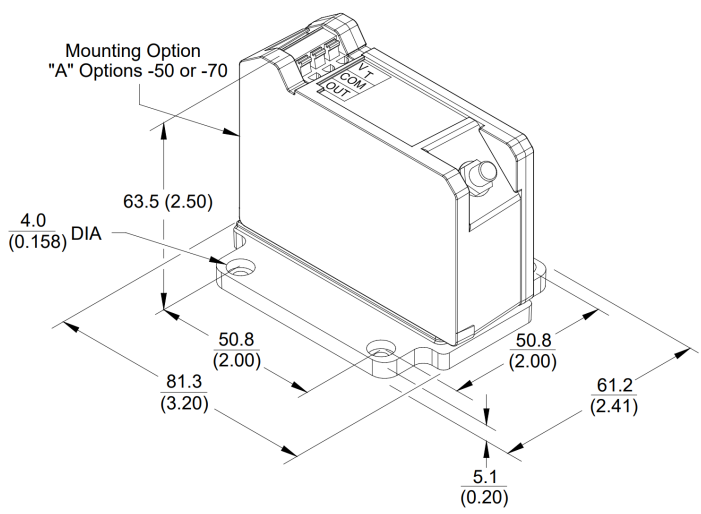

Дизайн панели облегчает развертывание в компактных пространствах. Следующие изображения иллюстрируют типичную конфигурацию панели:
