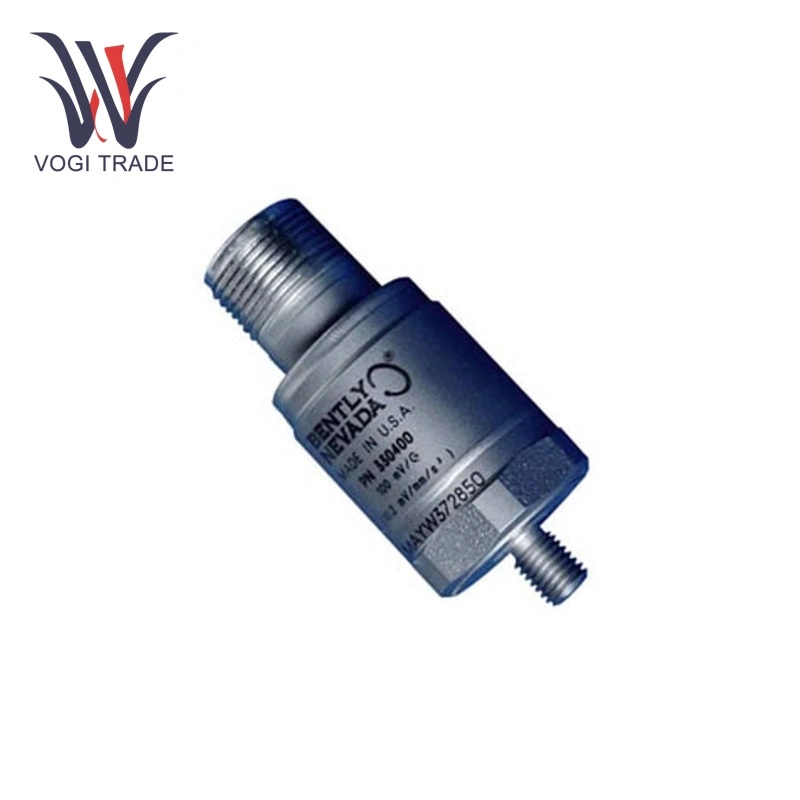

Бентли Невада 330400-02-CN

Обзор продукта

Модель: 330400-02-CN

Тип продукта: Акселерометр

Чувствительность: 10,2 мВ/м/с² (100 мВ/г) ±5 %

Амплитудная линейность: ±1% до пика 490 м/с² (50 г)

Минимальный уровень широкополосного шума (от 10 Гц до 15 кГц): 0,039 м/с² (0,004 g) среднеквадратичное значение

Диапазон измерения: ±490 м/с² (±50 г)

Частотный диапазон: 10–15 000 Гц ±3 дБ

Диапазон температур: от -55°C до +121°C.

Монтажная резьба: встроенная шпилька M8 x 1

Физическая структура

Материал: корпус из нержавеющей стали 316L.

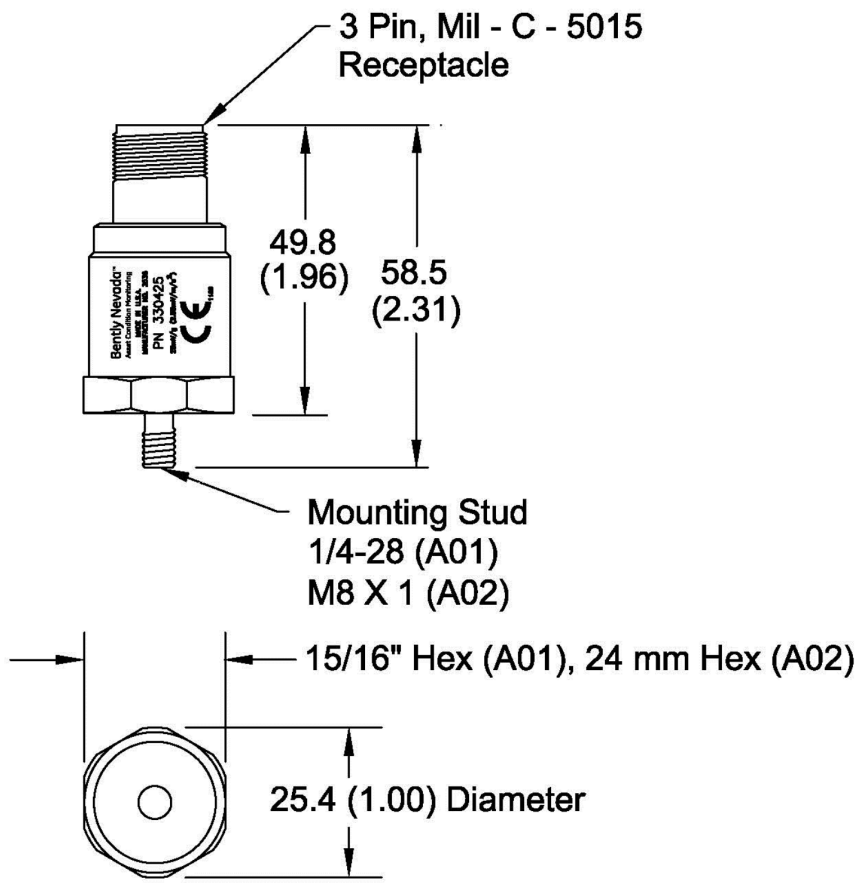

Размеры: диаметр 23 мм × высота 59 мм (включая шпильки)

Вес: 100 г (типовой, без кабеля)

Момент затяжки: 4,1 Н·м (3,0 фут·фунт)

Ориентация монтажа: Любой угол

Особенности продукта

Bally Nevada 330400-02-CN с чувствительностью 10,2 мВ/м/с² (100 мВ/г) и превосходной линейностью амплитуды точно измеряет виброускорение оборудования и оперативно обнаруживает незначительные изменения вибрации во время работы.

Bally Nevada 330400-02-CN использует верхний выходной сигнальный кабель с трехконтактным разъемом для легкого доступа, а нижняя конструкция со встроенной шпилькой M8 x 1 адаптируется к различным сценариям установки.

Bally Nevada 330400-02-CN имеет частотный диапазон от 10 до 15 000 Гц и охватывает частоты вибрации различного оборудования в разных условиях эксплуатации.

Приложения

Промышленное производство: Bally Nevada 330400-02-CN подходит для такого оборудования, как двигатели, вентиляторы и станки. Путем мониторинга вибрации можно оптимизировать рабочие параметры оборудования, чтобы предотвратить повреждения, вызванные вибрацией.

Энергетика: Bally Nevada 330400-02-CN используется в таких приложениях, как угледобывающее оборудование и нефтяные буровые платформы. Мониторинг вибрации в реальном времени обеспечивает стабильную работу в сложных и суровых условиях эксплуатации.

Сертификаты безопасности и требования к установке

Сертификация взрывозащиты:

ATEX/IECEx: поддерживает зоны 0/1 и зону 2 (должны соответствовать параметрам объекта)

Ключевые параметры:

Ui = 28 В, Ii = 150 мА, Pi = 0,84 Вт (зона 0/1)

Ci = 10,8 нФ, Li = 0 (предел емкости/индуктивности кабеля)

Базовая чувствительность к деформации:

Серийные номера, не начинающиеся с буквы «G» (выпущены до 2004 г.):

Необходимо использовать адаптер API (номер детали 37439-02); чувствительность снижена до 0,0005 г/мс.

Меры предосторожности при использовании

Температурные эффекты: типичное изменение чувствительности от -11% до +3% (во всем диапазоне рабочих температур).

Ограничения по частоте: вибрация >15 кГц значительно уменьшает диапазон (особенно вблизи резонанса датчика).

Соответствие сертификации: Установка должна производиться строго в соответствии с чертежом 167538.
