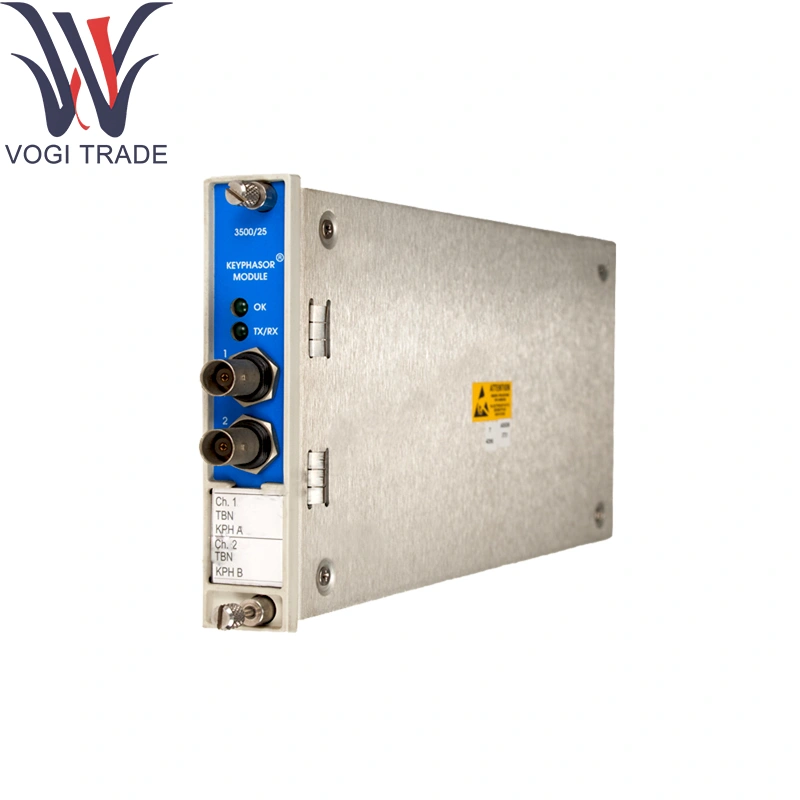

Блинт Невада 149369-01

Заказ информации

3500/25-AA-BB-CC

A: Количество каналов

01 одноканальная двухканальная карта KeyPhosor (заказ на 2 канала)

02 Две полуканальные 2-канальные карты Keyphasor (заказ на 4 канала)

B: тип модуля ввода/вывода

01 модуль ввода/вывода с внутренними терминациями

02 модуль ввода/вывода с внешними терминациями

03 Внутренний барьер ввода/вывод с внутренними терминациями

04 Изолированный модуль ввода/вывода с внутренними терминациями (предназначенный для использования с магнитными пикапами)

05 Изолированный модуль ввода/вывода с внешними терминациями (предназначенный для использования с магнитными пикапами)

C: Вариант утверждения агентства 00 не требуется

01 Cnrtlus (класс 1, Div 2)

02 atex/iecex/csa (зона 1 класса 1)

Технические параметры

Каналы:

2 × вихревые входы скорости зонда (0–50 В.П.-P) для Bentply Nevada 149369-01

2 × TTL/CMOS KeyPhasor® или Encoder-Index входы

2 × вспомогательные цифровые входы для многофазных маркеров

Усовершенствованные функции:

Встроенная кондиционирование сигнала с низким содержанием джаджитера (<10NS RMS Jutter)

Программируемая цифровая фильтрация и дебайт для индексных каналов

Автолельное базовое отслеживание для компенсации датчика зонда

Диапазон скорости: от 0,1 Гц до 50 кГц (зонд); до 100 кГц (энкодер)

Точность временной метки: ± 100NS разрешение на событие

Логика перехода из перехода: обнаружение пороговых значений с аппаратным ускорением с помощью ответа на субмиллисекунду

Изоляция: ≥1 кВ канала к хассии в Блинт-Неваде 149369-01

Потребляемая мощность: 24 В постоянного тока через обратную плату, ≤4W

Оценки окружающей среды:

Работа: от 0 ° C до +70 ° C

Хранение: от -40 ° C до +85 ° C

Влажность: до 95% RH не конденсирование

Функция продукта

Bentny Nevada 149369-01 обеспечивает точную скорость и кондиционирование фазы для сигналов вихревого тока и KeyPhasor®, подавляя шум/дрейф. Захватывает временные метки событий с точностью ± 100 нс для фазирования и журнала последовательности. Мониторов сигнализирует о здоровье и подает чистые данные в логику перехода.

Области применения

Паровые и газовые турбины: защита от превышения скорости с использованием Bentny Nevada 149369-01 для параллельных подразделений

Центробежные компрессоры: обратная связь скорости контроля переноса с интерфейсами с высокой интеграцией

Двигатели морского и турбоссафта: точное время с Bumpny Nevada 149369-01 в средах высокой вибрации

Синхронизация генератора: последовательность событий и фазирование для соединения сетки

Исследования и испытательные ячейки: захват скорости высокого разрешения для экспериментов по роторной динамике
