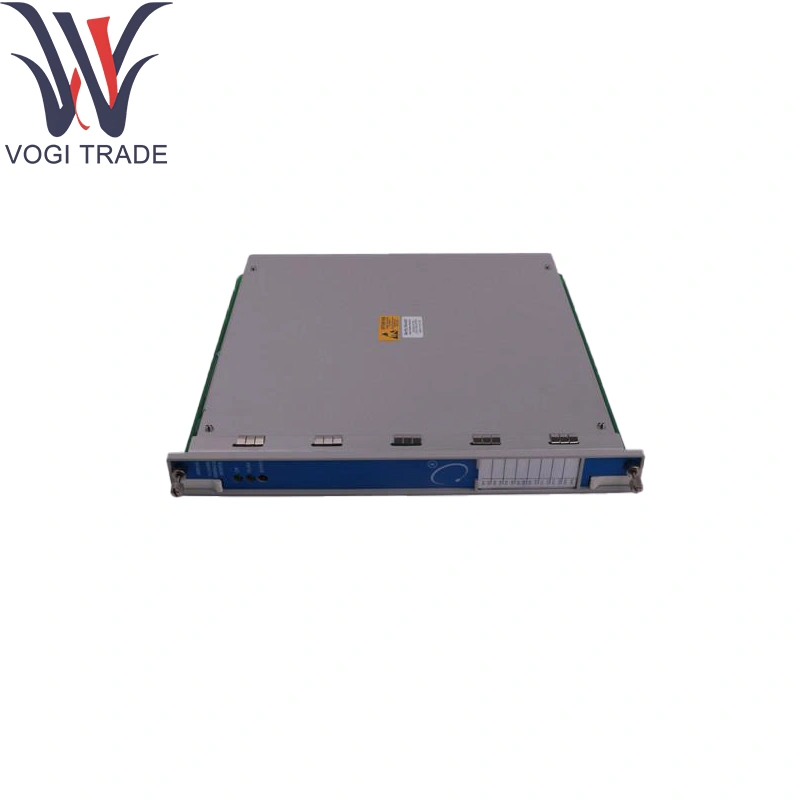

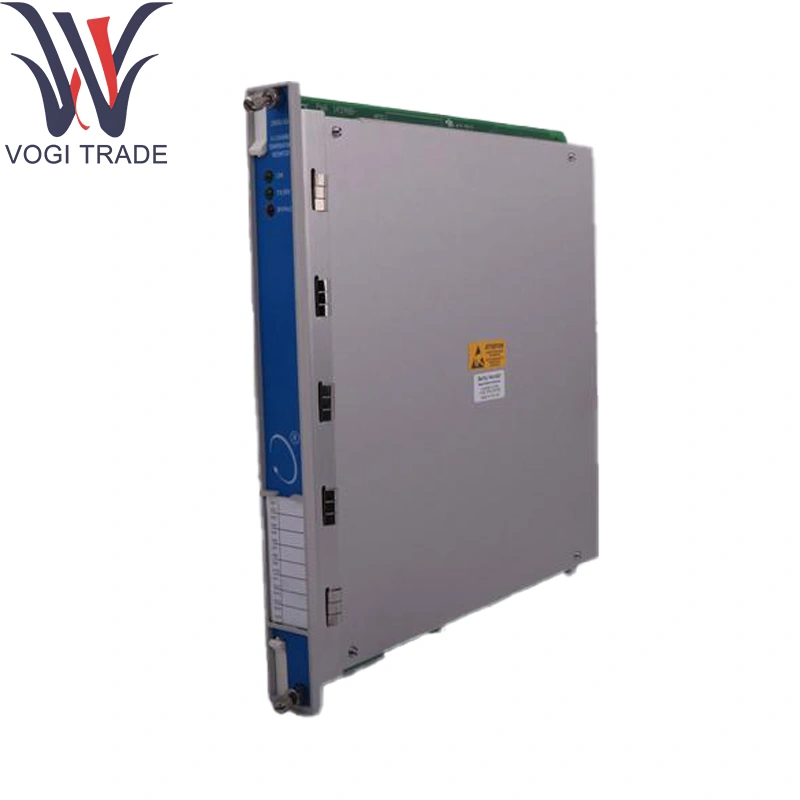

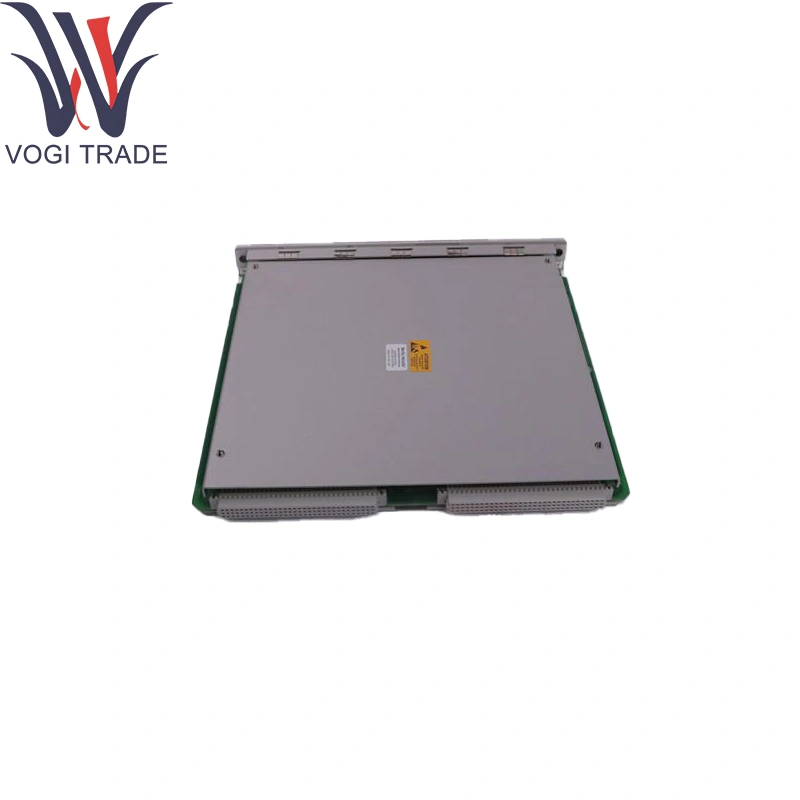

Блинт Невада 145988-02

Заказ информации

3500/65-AA-BB

A: тип модуля ввода/вывода

01 RTD/изолированный наконечник TC с внутренними терминациями

02 RTD/изолированный наконечник TC с внешними терминациями

B: вариант утверждения агентства

00 Нет

01 CSA/NRTL/C.

02 CSA/Atex

Технические параметры

Каналы: 16 аналоговых входов для Bumpny Nevada 145988-02, настраиваемый на канал для:

4-проводной RTD (PT100/PT1000)

Изолированная термопару (тип/j/k/t)

Точность и диапазон RTD:

± 0,1 ° C более –200 ° C до +850 ° C (PT100) в Блинт-Неваде 145988-02

16-битное разрешение, стадия 0,1 ° C

Точность и диапазон термопары:

± 0,25 ° C (или ± 0,1% пролета) для Typese/j/k/t

16-битное разрешение, стадия 0,1 ° C

Компенсация холодного соединения: ± 0,5 ° C встроенный

Входные терминации: внутренние точные резисторы (RTD) и эталонные соединения (TC)

Изоляция: 1 кВ-канал к хассису

Скорость выборки: до 4SAMPLES/SEC на канал

Диагностика: открытая петля, короткое замыкание, обнаружение за пределами диапазона на канал

Потребляемая мощность: ≤8W от 24 В постоянного тока.

Операционная среда: 0 ° C - 70 ° C; не конденсирующая влажность

Функция продукта

Термический ввод/вывод высокой плотности: Bentlenty Nevada 145988-02 Консолидирует 16 температурных петлей в один модуль, максимизируя емкость ввода/вывода стойки.

Кондиционирование встроенного сигнала: возбуждает/линеаризирует RTD и условия термопары с компенсацией холодной соединения.

Цифровое преобразование: преобразует аналоговые температурные сигналы в цифровые данные для шины Backplane.

Логика тревоги и поездки: сравнивает каналы с программируемыми ограничениями и флагами тревоги/поездки.

Самодиагностика: отслеживает здоровье датчика и отчет о разломах к системному интерфейсу.

Области применения

Системы подшипника и смазочного масла: температура мониторинга в нескольких точках с использованием Bumny Nevada 145988-02.

Теплообменники и охладители: отслеживание температуры входа/выхода на поверхностях.

Поправочный механизм: мультицилиндровый надзор за температурой через Bentny Nevada 145988-02.

Охлаждение генератора и статора двигателя: массивные датчики для мониторинга охлаждения.

Стойки с автоматическим процессом: интеграция высокого канала в установках с Bupny Nevada 145988-02
