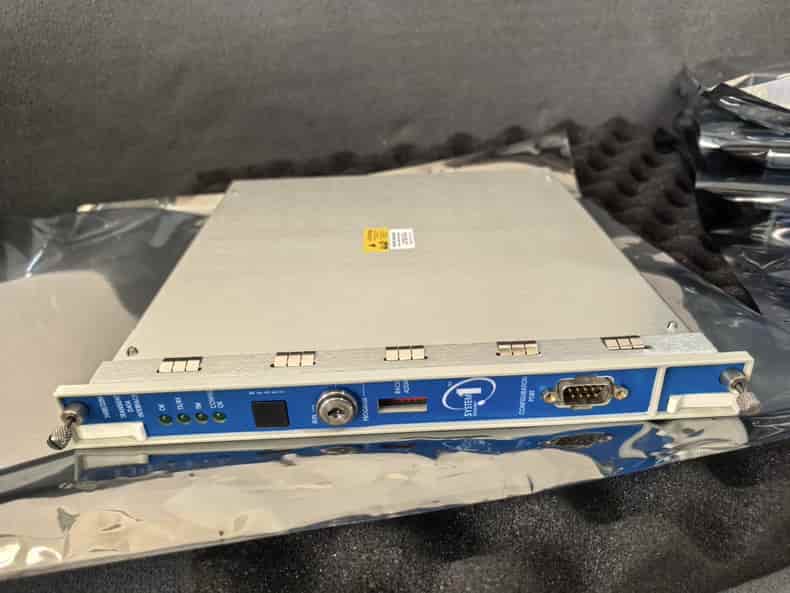

Бентли Невада 138607-01

Продукт Ообзор

138607-01 — это специальный интерфейсный модуль оптоволоконной связи Ethernet для системы мониторинга механического состояния Bently Nevada серии 3500. Для модуля ввода-вывода, установленного на объединительной панели стойки 3500, специально разработанного для обеспечения физического интерфейса оптоволоконного Ethernet 100Base-FX.

Являясь физическим компонентом коммуникационного процессора, он отвечает за преобразование цифровых сигналов внутри стойки в оптические сигналы и передачу их по оптоволоконным кабелям на коммутатор или инженерную станцию ​​в диспетчерской. В основном он решает проблемы связи на промышленных объектах с сильными электромагнитными помехами или большими расстояниями передачи.

Этот модуль представляет собой модуль половинной высоты и обычно устанавливается в специальный слот ввода-вывода на задней части стойки, подключаясь к переднему модулю TDI/RIM с помощью внутренних кабелей.

Дело на месте

Интеграция распределенной системы управления крупной угольной электростанции

Система мониторинга турбин электростанции установлена ​​в машинном зале, а центральный диспетчерский пункт находится в 800 метрах от машинного зала. 138607-01 Модуль оптического ввода-вывода 100Base-FX

Инженер установил модуль 138607-01 позади стойки 3500 и коммуникационный процессор 3500/22М спереди. Проложен многомодовый оптический кабель длиной 800 метров, один конец которого подключен к модулю 138607-01 за стойкой, а другой конец подключен к оптоволоконному интерфейсу коммутатора диспетчерской. Во время работы агрегата ключевые данные, такие как вибрация вала и вибрация подшипников, обрабатываются TDI, затем преобразуются с помощью 138607-01 в оптические сигналы и передаются без потерь по оптоволоконному кабелю в программное обеспечение Системы 1 в диспетчерской. Несмотря на огромные помехи тока возбуждения на месте и на большом расстоянии, оптическая связь остается беспрепятственной, гарантируя, что верхний компьютер может отслеживать состояние устройства в режиме реального времени и точно.

Сравнение похожих продуктов

138607-01 100Base-FX и 138131-xxx 10Base-T/100Base-TX

Разница

138607-01 Использует оптические волокна с дальностью передачи около 2 км, сильной защитой от помех, но стоимость выше. Для этого требуется оптоволоконный приемопередатчик или оптоволоконный коммутатор; 138131 - это обычный модуль электрического порта RJ-45, использующий стандартные сетевые кабели, с дальностью передачи всего 100 метров, чувствительный к помехам, но стоимость низкая, а интерфейс универсальный.

Предложение по выбору

Если расстояние менее 100 метров и помехи низкие, выберите 138131; если расстояние более 100 метров или высокие помехи, обязательно выбирайте 138607-01.

138607-01 и 161756-xxx Модуль ввода-вывода 100Base-FX

Разница

138607-01 — это номер заказа ранней или специальной конфигурации, тогда как серия 161756 обычно относится к пакету компонентов с оптоволоконным кабелем определенной длины. Функционально они оба являются модулями 100Base-FX, но могут быть небольшие различия в физическом интерфейсе или прилагаемых кабельных аксессуарах.

Обновление продукта и технологическое развитие

С 3500/20 по 3500/22M более ранняя система 3500 использовала модуль RIM 3500/20, который имел относительно слабые коммуникационные возможности. С запуском 3500/22M потребность в полосе пропускания возросла, и оптический модуль 100Base-FX стал стандартной конфигурацией для поддержки высокоскоростной передачи переходных данных.

Стандартизация интерфейса. Ранние оптические интерфейсы были довольно хаотичными. Теперь они постепенно объединяются в MT-RJ или более распространенные модульные интерфейсы SFP.

Будущая тенденция заключается в том, что, хотя оптическая связь является основным направлением, в системах нового поколения теперь, как правило, используются подключаемые оптические модули малого форм-фактора SFP меньшего размера, что делает интерфейсы более гибкими и поддерживает замену модулей с разными длинами волн или расстояниями с возможностью горячей замены.
