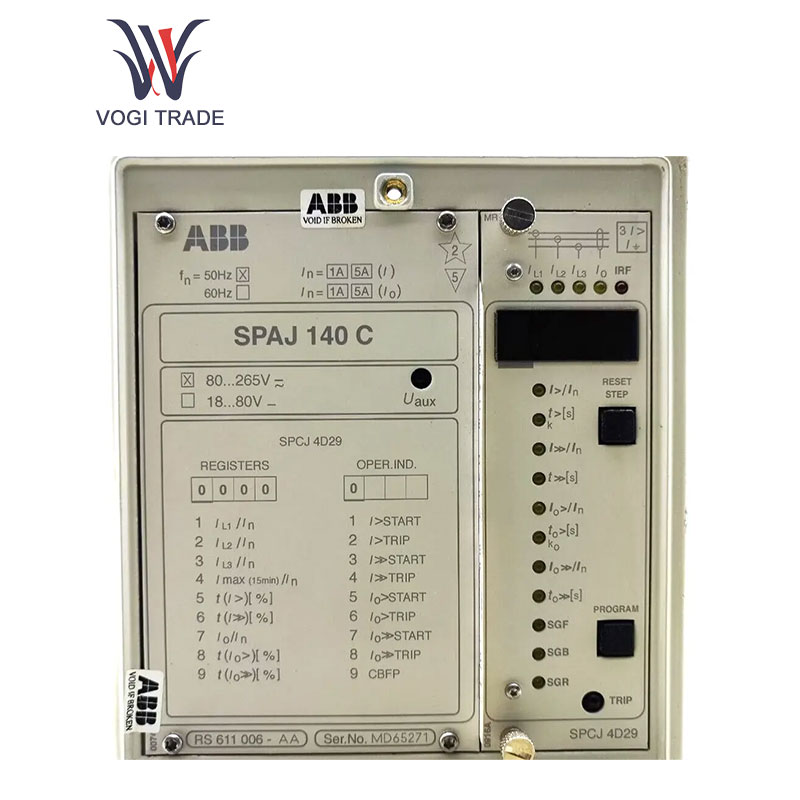

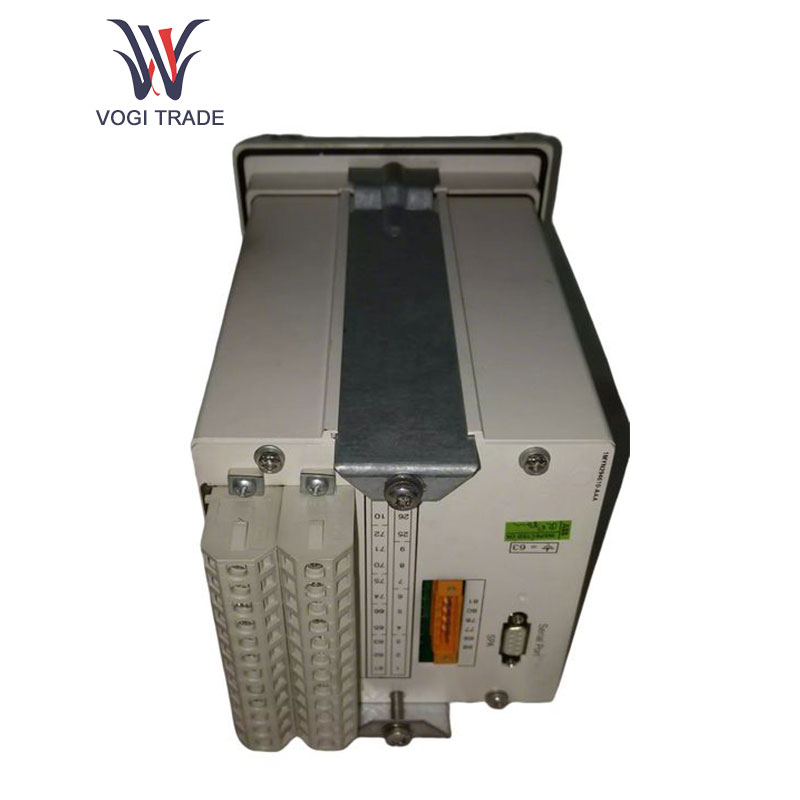

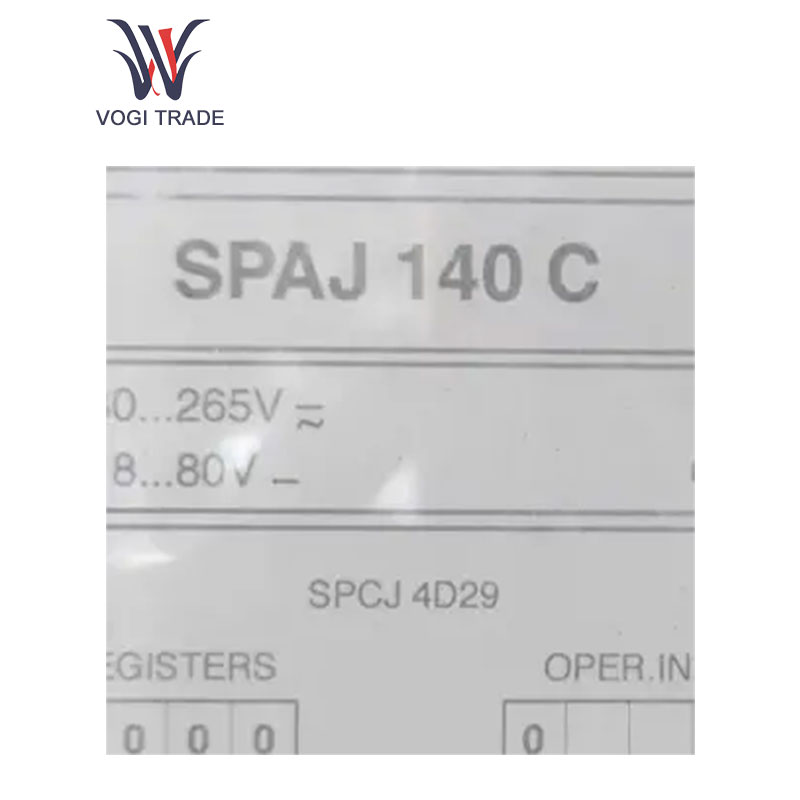

АББ SPAJ140C-CA

Подробности

1. Параметры использования

Источник питания: Схема питания этого устройства использует источник питания переменного тока 220 В, который может адаптироваться к колебаниям в определенном диапазоне и обеспечивать стабильную работу при определенных условиях электропитания.

Параметры тока: ток составляет 5 А, а ток нулевой последовательности может составлять 1 А или 5 А в зависимости от конкретной модели, что может соответствовать требованиям защиты различных энергосистем, точно обнаруживать изменения тока и реагировать на них, а также обеспечивать эффективную защиту мощности. оборудование.

Входное напряжение: в дополнение к входу питания переменного тока 220 В ABB SPAJ140C-CA также имеет измерительный вход с входным напряжением 100 В, который используется для мониторинга напряжения в энергосистемах для получения дополнительной информации для оценки защиты от перегрузки по току и замыкания на землю.

2. Функция продукта

Функция защиты от перегрузки по току: Защита от сверхтока/пониженного тока оснащена трехфазным устройством максимальной токовой защиты с низкой уставкой, например, с фиксированной или обратнозависимой минимальной выдержкой времени IDMT, или трехфазным устройством максимального тока с высокой уставкой для мгновенной или фиксированной настройки характеристики. Когда фазный ток превышает установленный пусковой ток, устройство защиты от перегрузки по току отправляет сигнал запуска через определенное заданное время и предпринимает действия в соответствии с установленным временем действия или расчетным временем действия, эффективно защищая силовое оборудование от повреждения большим током.

Функция защиты от замыканий на землю: ABB SPAJ140C-CA оснащен устройством защиты от замыканий на землю низкого уровня с независимой или обратнозависимой выдержкой времени, а также устройством защиты от замыканий на землю высокого уровня с функцией мгновенного или независимого действия. Когда ток повреждения превышает выбранный пусковой ток, устройство замыкания на землю запускается и отправляет сигнал для защиты радиального фидера от короткого замыкания и замыкания на землю в соответствии с режимом заземления, заземлением через сопротивление или заземлением через полное сопротивление.

Встроенная защита от неисправности автоматического выключателя: при выходе из строя автоматического выключателя SPAJ140C-CA может быстро обнаружить, генерировать сигналы и принять возможные меры защиты, чтобы предотвратить расширение масштаба неисправности, тем самым повышая надежность энергосистемы.

Релейный выход: SPAJ140C-CA оснащен двумя реле повышенной прочности и 4 релейными выходами для управления сигналом. Матрица выходных реле направляет сигнал запуска или отключения логики защиты на необходимые выходные реле, выполняя управление и выход сигнала автоматического выключателя или другого оборудования.

Функции отображения и связи: SPAJ140C-CA имеет функцию чтения и записи заданных значений через местный дисплей и кнопки передней панели или через последовательный интерфейс и оптоволоконную шину верхней системы. Кроме того, он также может отображать измеренные величины, заданные значения и данные, записанные во время ошибок или настроек параметров, мониторинг и диагностику для удобства пользователя.

Самоконтроль: в настоящее время SPAJ140C-CA может автоматически контролировать работу своего электронного оборудования и микрочипов, чтобы определить, что оборудование находится в хорошем рабочем состоянии. При возникновении неисправности система может динамически уведомлять, делая работу системы более эффективной и надежной.

3. Область применения.

Защита энергосистемы: ABB SPAJ140C-CA широко используется в энергосистемах различных уровней напряжения для защиты силового оборудования от перегрузок по току и замыканий на заземление, обеспечения безопасной и стабильной работы энергосистемы, а также предотвращения перебоев в подаче электроэнергии или повреждения оборудования, вызванного неисправностями.

Промышленная система распределения электроэнергии: защитите различное электрооборудование в промышленной системе распределения электроэнергии производственных и горнодобывающих проектов, обеспечьте непрерывную оптимизацию технологических процессов и сократите производственные потери, вызванные неисправностями в электросети.

Система электроснабжения коммерческих зданий: ABB SPAJ140C-CA может эффективно защитить трансформаторы, распределительные шкафы и другое оборудование в системах электроснабжения торговых центров и офисных зданий, улучшить качество электроснабжения и обеспечить надежную гарантию электропитания для коммерческих операций.
