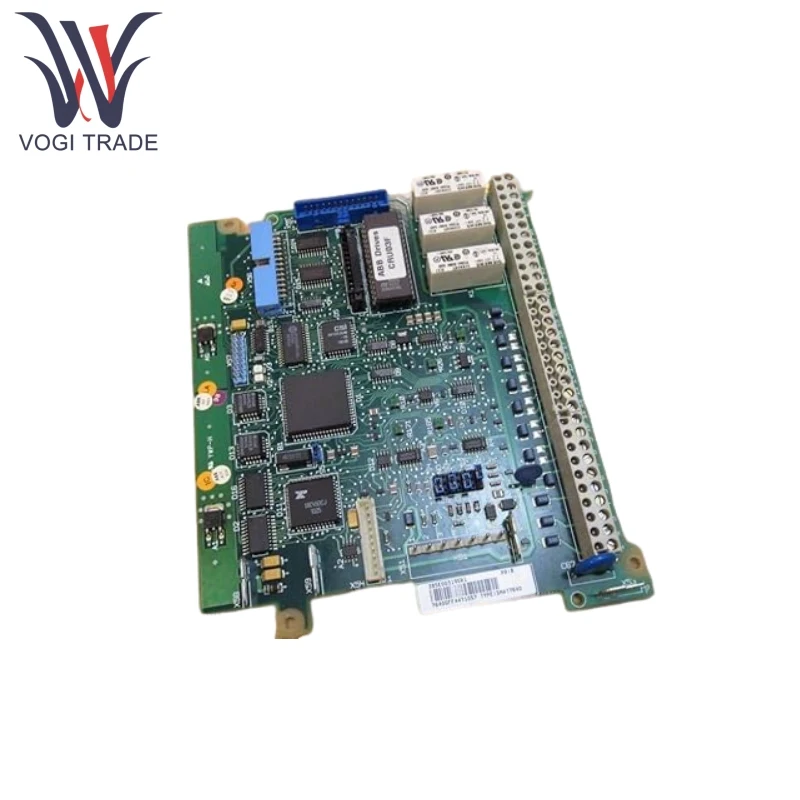

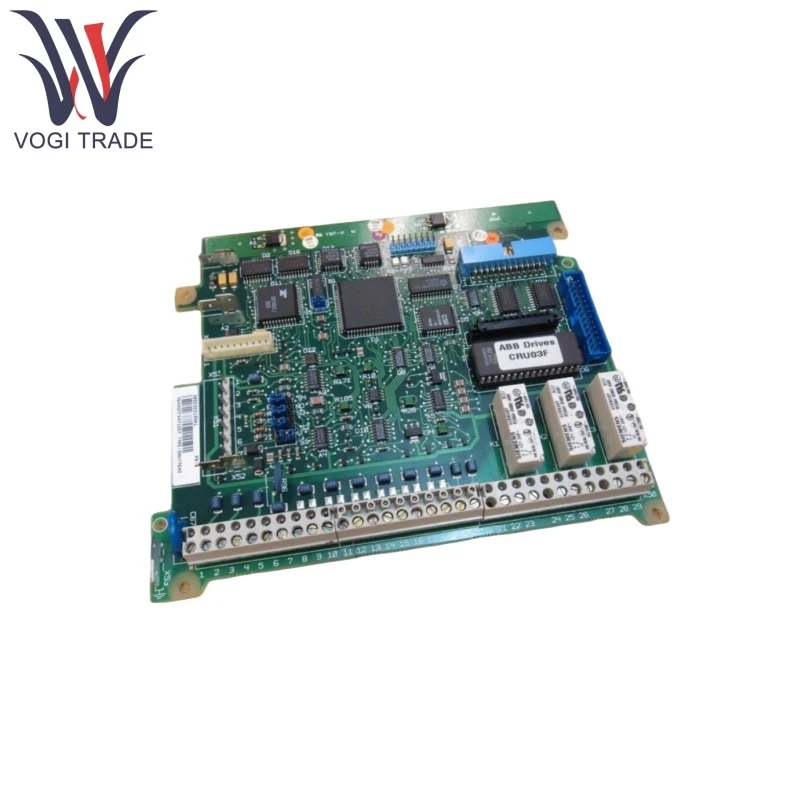

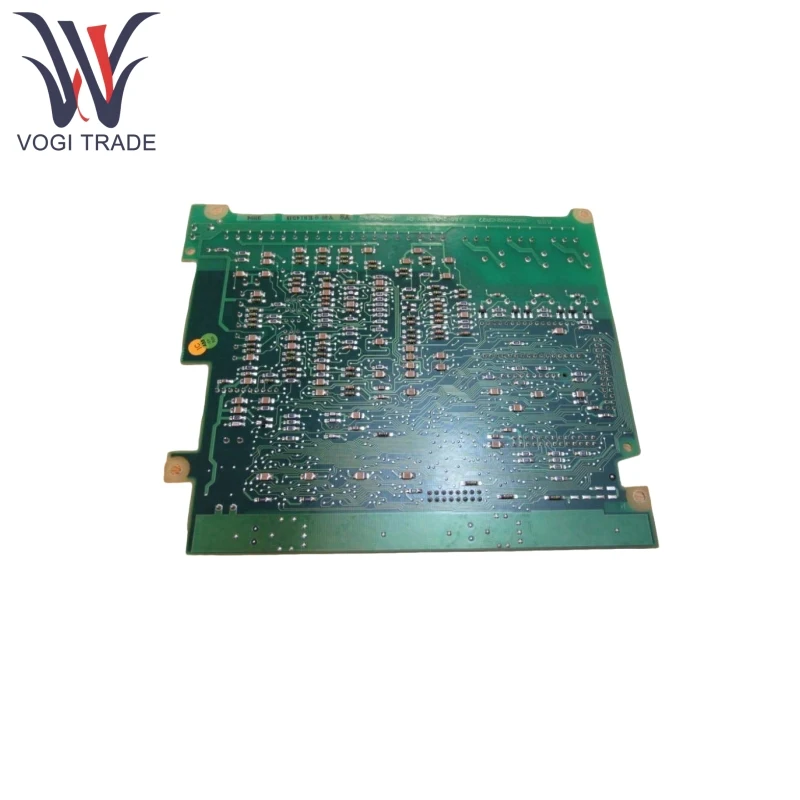

Бренд: ABBОписание: Плата управленияСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньABB SNAT7640 3BSE003195R Функция основной функции заключается в преобразовании внешних сигналов аналогового/цифрового управления в цифровые сигналы, которые соответствуют отраслевым стандартам, совместимым со всей серией сервоприводов ABB, обеспечивая управление позицией на уровне микрон и динамический отклик на уровне на уровне миллисекунда.
| Производство |
Абб |
| Номер модели |
SNAT7640 |
| Заказ номер |
3BSE003195R |
| Каталог |
- |
| Страна происхождения |
Швейцария |
| HS -код |
8538900000 |
| Измерение |
22*16*8 см |
| Масса |
0,4 кг |
Особенности продукта
ABB SNAT7640 3BSE003195R поддерживает ± 10 В аналоговое напряжение, ток 4-20 мА, датчики температуры PT100 и инкрементные/абсолютные сигналы энкодера (частота импульса до 1 МГц).
ABB SNAT7640 3BSE003195R предоставляет 8 цифровых выходов (24 В постоянного тока, нагрузки 0,5А) и 4 аналоговых выхода (± 10 В или 0-20 мА).
ABB SNAT7640 3BSE003195R имеет встроенный 16-битный ADC и 12-битный ЦАП со скоростью отбора проб 1 кГц, поддерживающей программируемой фильтрации (частота отсечения 0,1-1000 Гц).
ABB SNAT7640 3BSE003195R поставляется в стандартной комплектации с PROFIBUS DP V1 (12 Мбит / с) и может быть необязательно оснащен модулями расширения CanoPen, EtherCAT или Modbus TCP.
Порт RS-232 используется для обновлений прошивки и отладки параметров и поддерживает мониторинг в реальном времени через программное обеспечение ABB DriveWindow.
ABB SNAT7640 3BSE003195R интегрирует контроллер PID (с компенсацией питания), Notch-фильтры (для подавления механического резонанса) и функцию безопасного крутящего момента (STO), соответствующая стандарту безопасности EN 61800-5-2.
ABB SNAT7640 3BSE003195R поддерживает электронные передаточные числа (1: 1 до 65535: 1) и генерацию кривой кулачковых кривых, подходящих для управления синхронным движением.
Продукт с использованием принципа
Внешние сигналы датчика обусловлены дифференциальным усилителем, преобразуемым в цифровые значения с помощью АЦП, фильтрованы для устранения шума, и, наконец, отображаются с параметрами управления приводом.
Сигналы обратной связи Encoder вводятся через высокоскоростной счетчик по сравнению с целевой позицией для генерации сигнала ошибки, а затем обрабатываются алгоритмом PID для вывода сигнала ШИМ на инвертор привода.
ABB SNAT7640 3BSE003195R поддерживает более 200 параметров, настраиваемых с помощью программного обеспечения DriveWindow, включая режим управления (положение/скорость/крутящий момент), регулировка усиления и пороговые значения тревоги. Он поддерживает резервную копию параметров и удаленную загрузку, а также Modbus Register Regive/Write (диапазон адресов 40001-49999).
Совместимое с продуктом оборудование
Главный контроллер:
ABB AC500 PLC, Siemens S7-1500, Rockwell Controlgix, общение через Profibus DP или Ethernet.
Сервовины:
ABB ACS880-01 (поддерживает прямые горячие заводы), серия ACS580, совместим со сторонними дисками (требует конфигурации Modbus Gateway).
Интерфейс человеческой машины (HMI):
ABB Panel 800, Siemens HMI Comfort Series, поддержка обмена данными OPC UA.
Модуль безопасности:
Необязательный модуль безопасного крутящего момента (STO), соответствующий рейтингам безопасности PL E / SIL 3, запускаемый кнопкой аварийной остановки или сигналом ПЛК.
