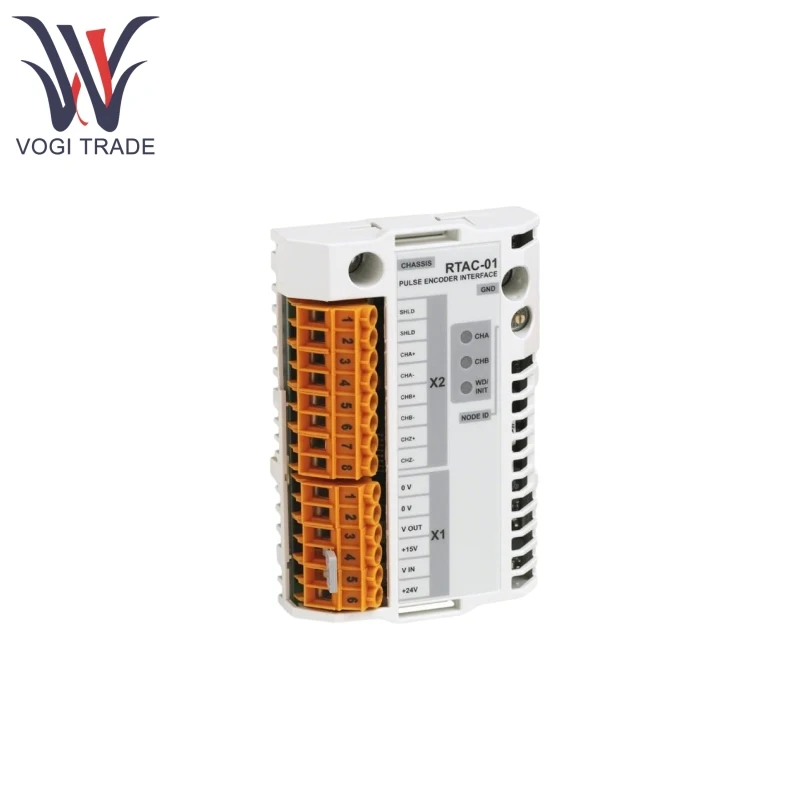

ABB RTAC-01 3ABD64610805

Особенности продукта

ABB RTAC-01 3ABD64610805 поддерживает дифференциальные или односторонние соединения энкодера и совместимо с различными типами вывода энкодера, включая толкатель, открытый кольцо (тонущий) и открытый эмиттер (Sourcing).

ABB RTAC-01 3ABD64610805 включает в себя три канала сигнала: A, B и Z. Каналы A и B представляют собой каналы обратной связи скорости (с разницей в фазах на 90 ° в электрическом угле), в то время как Z-канал служит в качестве эталона с нулевым положением с одним импульсом на революцию (используется исключительно для позиционирования применений).

ABB RTAC-01 3ABD64610805 может обеспечивать питание 15 В или 24 В постоянного тока для кодера, причем 15 В в качестве по умолчанию (выбран через перемычку на клемме X1; клеммы 4-5 подключены для 15 В и 5-6 подключены для 24 В).

ABB RTAC-01 3ABD64610805 имеет максимальную выходную мощность 5 Вт, превышающая это требует внешнего источника питания (перемычка выбора напряжения должна быть удалена при использовании внешнего источника питания).

ABB RTAC-01 3ABD64610805 оснащен 3 диагностическими светодиодами: CHA (зеленый, указывающий на активность канала), CHB (зеленый, указывающий на активность B канала) и WD/init (желтый, указывающий на состояние модуля, загорается во время конфигурации мощности).

ABB RTAC-01 3ABD64610805 может быть непосредственно установлен в слоте 1 или слоте 2 драйвера ACS 800 (сигнал и питания автоматически устанавливаются с помощью 38-контактного разъема) или установлены на рельсе DIN, используя внешний адаптер модуля ввода/вывода AIMA-01 (еще не доступный в момент выпуска).

ABB RTAC-01 3ABD64610805 поддерживает выбор адреса узла (устанавливается через ручку S1 при использовании AIMA-01, диапазон 16-31, по умолчанию 16).

ABB RTAC-01 3ABD64610805 Монтажные винты также служат в качестве точек заземления, отвечающие требованиям EMC, входные каналы изолированы из логических цепей, источника питания и заземления (тестовое напряжение 1,5 кВ переменного тока, длительность 1 минута).

Продукт с использованием принципа

ABB RTAC-01 3ABD64610805 монтируется на вал двигателя и генерирует импульсные сигналы A и B (с разностью фаз 90 °), когда двигатель вращается. Когда двигатель работает в прямом направлении, сигнал канала должен привести к каналу B под электрическим углом 90 °. Модуль преобразует этот сигнал в данные о скорости или положении и передает его на привод ACS 800, который регулирует свой выход на основе этих данных для достижения точного управления.

Он вставлен в слот привода 1/2 и закреплен винтами (обеспечивая заземление и соответствие EMC). Спасение питания энкодера подключено через клемму X1 (выберите 15 В/ 24V на основе требований кодера), а сигналы энкодера подключены через клемму x2 (см. Схемы подключения для типов выходных типов, такие как дифференциальный/ односторонний толкатель, открытый корпус и т. Д.), А при использовании адаптера AIMA-01, установите адрес node (S1 ROP).

Во время операции вперед убедитесь, что сигнал A-канала ведет B-канал (проверьте с использованием руководства по осциллографом или энкодеру); В противном случае отрегулируйте проводку (например, обмена каналами A и B).

Параметр продукта

Следующая деталь предназначена для ABB RTAC-01 3ABD64610805 Интерфейсного модуля импульса.
