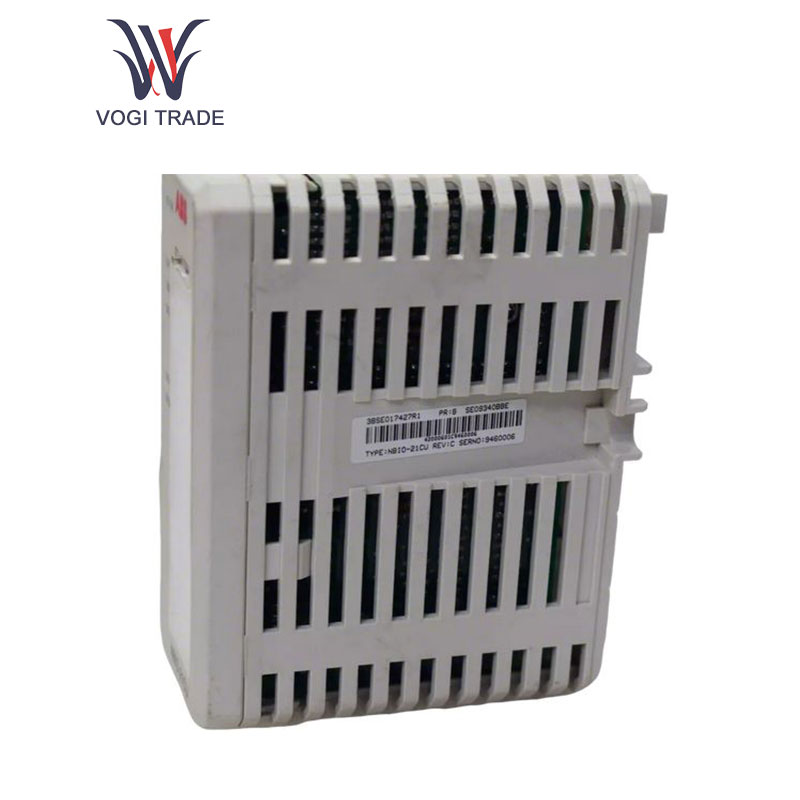

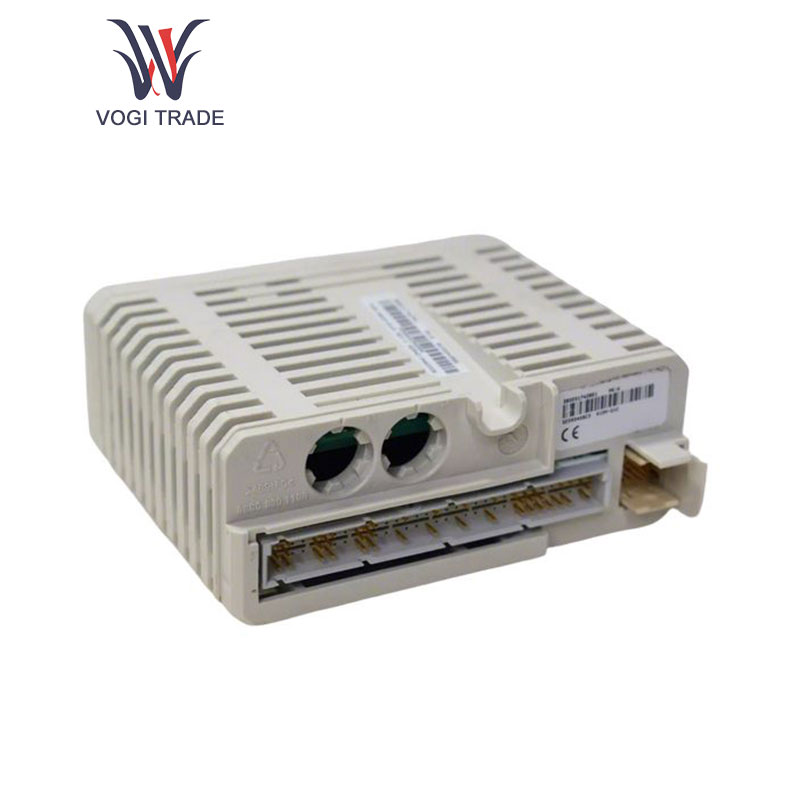

АББ НБИО-21С

Подробности

Модули ABB NBIO-21C широко используются в промышленной автоматизации.

Рабочие параметры

Диапазон напряжения: Рекомендуемый диапазон рабочего напряжения NBIO-21C: 24–32 В постоянного тока; минимальный расширенный диапазон рабочего напряжения: 20–36 В постоянного тока; защита от перенапряжения: <42,5 В постоянного тока. Диапазон выходного тока: Каждый модуль содержит до шести выходных каналов; выходной ток точек 2, 3, 4, 6, 7 и 8 составляет 4–20 мА; точки 1 и 5 могут выдавать токи в диапазоне 20-320 мА.

Точность вывода: В рабочем диапазоне точность вывода NBIO-21C находится в пределах 0,25%; имеет очень хорошую точность в диапазоне от 0° до 60°C; нагрузка: В зависимости от переменного напряжения может быть достигнута следующая грузоподъемность. Например, когда выход аналогового сигнала составляет 20 В постоянного тока, 4–20 мА, нагрузка, соответствующая выходу аналогового сигнала, составляет ≤275 Ом, выход 20–320 мА составляет ≤275 Ом, а соотношение между нагрузкой, соответствующей выходу, и напряжением внешнего контура составляет ≤15 Ом; ≤475 Ом, ≤25 Ом при 24 В постоянного тока и т. д. Возможность превышения диапазона: Выход за диапазон 4–20 мА составляет 2–21,2 мА (выход за диапазон + 6%) FSR. Выход за диапазон 20–320 мА составляет 20–339,2 мА (выход за диапазон + 6%) FSR. Разрешение составляет 12 бит, а выходной аналоговый сигнал более точен.

Особенности продукта

Высокая точность: NBIO-21C имеет точность вывода менее 0,25%, что позволяет обеспечить точный контроль и регулирование различных переменных, таких как температура, давление, расход и т. д. в промышленных процессах, обеспечивая точность и стабильность промышленного производства. Конфигурация с несколькими выходами: 6-канальный выход облегчает одновременное управление/охват нескольких устройств или контуров, тем самым уменьшая количество модулей и одновременно ограничивая сложность и стоимость системы.

Широкая адаптируемость напряжения: диапазон напряжения 20–36 В постоянного тока, может стабильно работать в различных условиях электропитания. Эта функция повышает адаптивность и надежность системы, что делает ее полезной в некоторых средах с большими колебаниями электропитания (например, на некоторых промышленных объектах). Функция защиты от перенапряжения: защита от перенапряжения менее 42,5 В постоянного тока может эффективно предотвратить повреждение модуля из-за аномального повышения напряжения питания, тем самым увеличивая срок службы и безопасность модуля.

Область применения

Система управления промышленной автоматизацией: NBIO-21C может применяться на различных производственных линиях промышленной автоматизации, таких как химическая, нефтяная, газовая, фармацевтическая, пищевая промышленность и производство напитков. Являясь ключевым модулем аналогового вывода в системе управления, он обеспечивает точный контроль различных параметров производственного процесса.

Энергетическая система: используется для производства, передачи, распределения и других операций, контроля и регулировки рабочих параметров силового оборудования, включая контроль тока возбуждения генератора, регулирование напряжения подстанции и т. д., для обеспечения стабильной работы энергосистемы.

Интеллектуальное здание: используется для управления системой кондиционирования, вентиляции, освещения и т. д. здания, автоматической регулировки параметров окружающей среды, оптимального управления энергопотреблением, а также повышения комфорта и энергосберегающего эффекта здания.
