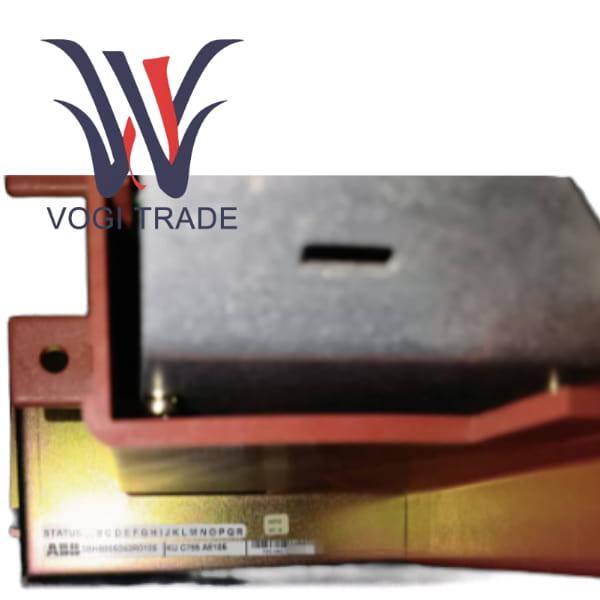

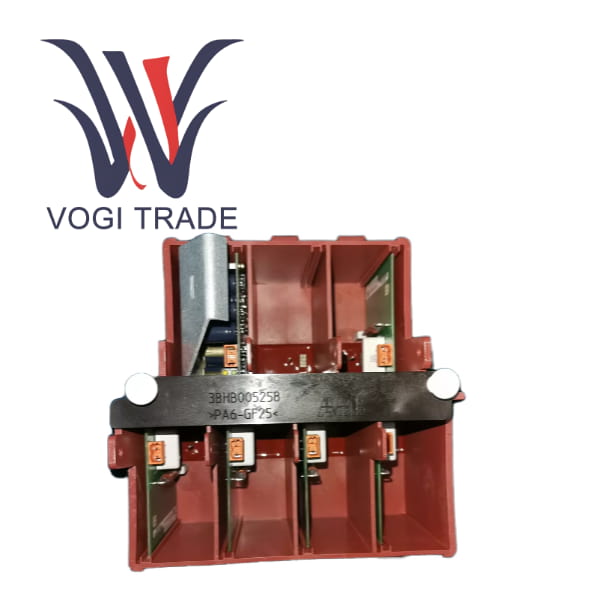

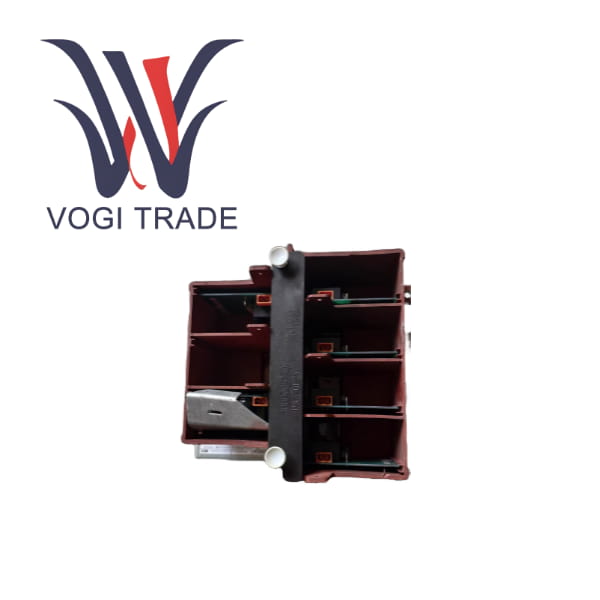

АББ 3BHB005243R0105

Обзор продукта

ABB KUC755AE105 — это высокопроизводительный специализированный центральный процессор, разработанный компанией ABB для платформы AC 800PEC или инвертора среднего напряжения. 3BHB005243R0105 — это основной «мозг» всей системы привода или управления, отвечающий за выполнение алгоритмов управления в реальном времени, обработку высокоскоростных сигналов ввода-вывода, управление внутренними коммуникационными шинами и взаимодействие с системой верхнего уровня. Эта плата обычно устанавливается внутри главного шкафа управления или блока питания приводного оборудования и тесно связана с другими функциональными модулями через объединительные шины или специальные кабели, образуя высокоинтегрированную и быстро реагирующую систему управления. Стабильность и надежность напрямую определяют эффективность работы и безопасность всего приводного оборудования и даже производственной линии.

Функции продукта

Мощная возможность управления в режиме реального времени

Способность выполнять сложные алгоритмы управления двигателем за микросекундные циклы обеспечивает точную и быструю реакцию на скорость и крутящий момент двигателя.

Высоконадежная архитектура системы

Сторожевой таймер, резервная проверка и концепция отказоустойчивости используются для обеспечения непрерывной и стабильной работы даже в суровых промышленных электромагнитных условиях.

Гибкая коммуникация и интеграция

В качестве коммуникационного узла системы 3BHB005243R0105 может беспрепятственно соединять полевые устройства, системы мониторинга верхнего уровня и информационные сети уровня предприятия, обеспечивая прозрачность данных и цифровизацию завода.

Богатые функции диагностики и обслуживания.

Встроенный светодиодный индикатор состояния может напрямую отображать состояние источника питания, работы, связи и неисправности. С помощью инженерного программного обеспечения ABB инженеры могут выполнять онлайн-диагностику, обновление встроенного ПО, резервное копирование и восстановление параметров, что значительно облегчает работы по техническому обслуживанию.

Специализированная логическая обработка безопасности

Некоторые версии могут включать в себя функции, связанные с безопасностью, способные обрабатывать сигналы от кнопок аварийной остановки, защитных дверных выключателей и т. д. и при необходимости запускать защитное отключение в соответствии со стандартами функциональной безопасности IEC 61508 SIL2/3.

Вариант использования

Неожиданная остановка и быстрое восстановление компрессора этилена на крупном химическом заводе

На базе мирового класса по производству этилена компрессор газа крекинга активной зоны приводится в действие преобразователем частоты среднего напряжения ABB мощностью несколько мегаватт, управляемым блоком управления KUC755AE105. Однажды ночью на производственной линии внезапно сработала сигнализация, в результате чего компрессор был срочно остановлен. Вся установка крекинга столкнулась с риском полной остановки с потерями до нескольких миллионов долларов в час.

Получив сигнал тревоги, старший инженер по КИП Сяо Ли немедленно примчался на место происшествия. Сначала он проверил информацию о тревоге через систему DCS и первоначально определил, что это «неисправность связи с блоком управления». Он немедленно отнес запасную оригинальную плату 3BHB005243R0105 и ноутбук в комнату преобразователя частоты.

Строго выполнив процедуры безопасности LOTO и убедившись, что система полностью отключена, Сяо Ли открыл шкаф управления. Он обнаружил, что зеленый индикатор RUN на KUC755AE105 не горит, а красный индикатор ERRO мигает. Основываясь на своем многолетнем опыте, он пришел к выводу, что время от времени происходил сбой в коммуникационном чипе или прошивке платы управления.

Он быстро отсоединил старую плату и заменил ее новой KUC755AE105. Затем он использовал ноутбук для подключения к новой плате через порт Ethernet и запустил программное обеспечение ABB Automation Builder. Он скачал с сервера последний файл резервной копии параметров устройства и в один клик загрузил его в новый блок управления. Весь процесс занял менее 20 минут.

После повторного включения преобразователь частоты прошел самопроверку и связь с РСУ была восстановлена. Компрессор плавно перезапустился, и производственная линия в кратчайшие сроки возобновила нормальную работу. Этот успешный быстрый ремонт не только позволил избежать огромных экономических потерь, но и продемонстрировал чрезвычайную важность наличия оригинального оборудования и профессиональных навыков технического обслуживания для обеспечения непрерывного безопасного производства на современных химических предприятиях.

Руководство по установке

Важное предупреждение

В этой операции задействованы шкафы управления под напряжением и прецизионное электронное оборудование. Ее должны выполнять обученные и сертифицированные специалисты, при этом необходимо строго соблюдать все соответствующие правила электробезопасности.

Препараты

Получите документацию и подготовьте руководство по оборудованию и последнюю версию файла резервной копии параметров для оборудования.

Подготовьте инструменты: антистатический браслет, крестовую отвертку, ноутбук.

Защитная изоляция. Выполните процедуру LOTO для приводного оборудования, отключите все источники питания управления и убедитесь в отсутствии остаточного напряжения.
