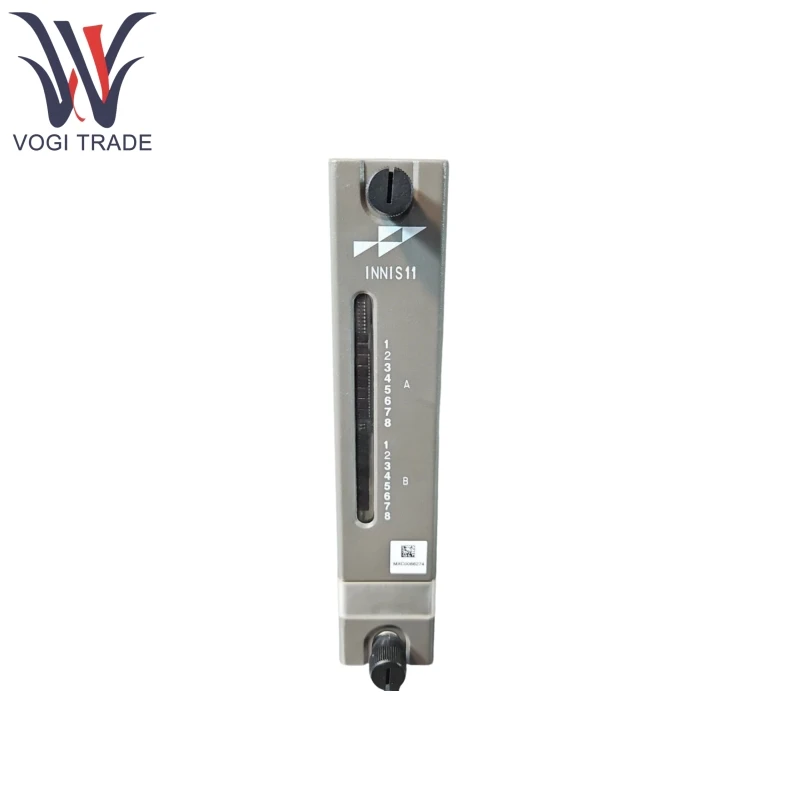

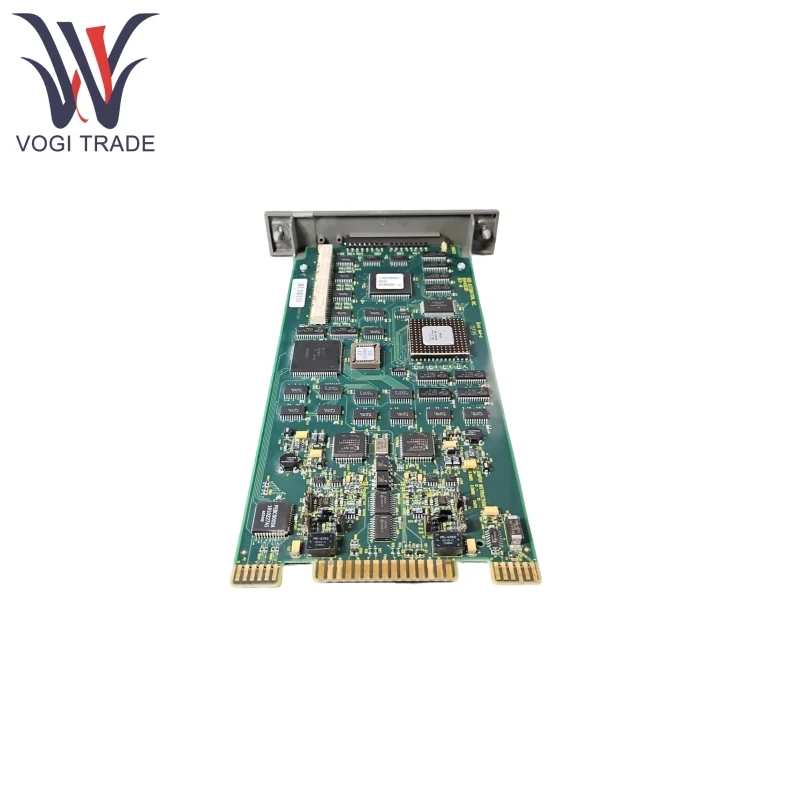

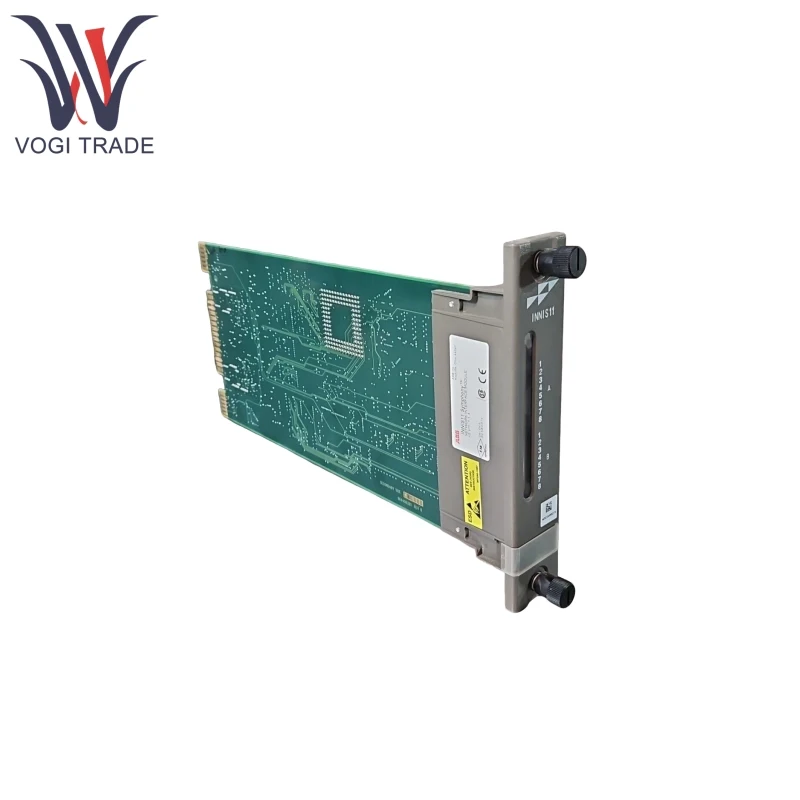

Бренд: ABBОписание: модуль рабов сети -интерфейсаСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньABB Innis11 служит двунаправленным мостом связи между блоком управления процессом и сетью Infi-Net. По своей сути, это интеллектуальный преобразователь протокола, который обеспечивает беспрепятственное преобразование между различными протоколами связи с помощью слоя аппаратной абстракции, поддержки стеков промышленных протоколов, таких как Ethernet/IP, Modbus TCP/IP и Profinet.
| Производство |
Абб |
| Номер модели |
Innis11 |
| Заказ номер |
Innis11 |
| Каталог |
- |
| Страна происхождения |
Швейцария |
| HS -код |
8473309000 |
| Измерение |
34*18*6 см |
| Масса |
0,4 кг |
Особенности продукта
Базовая скорость ABB Innis11 составляет 10 Мбит/с (контрольная сеть)/2 Мбит/с (модульная шина), и она поддерживает 1 Гбит/с волоконно -оптическую связь (требует внешнего оптоволоконного преобразователя).
Пропускная способность данных ABB Innis11 составляет 3000 баллов/второе обновления данных в реальном времени, с задержкой преобразования протокола <5 мс (типичное значение) и архитектура памяти 208 КБ ОЗУ (хранилище данных) + 64 КБ ПЗУ (хранилище прошивки).
ABB Innis11 поддерживает 1500 точек SOE (последовательность событий), 256 комплексных триггеров (каждый с 16 операндами) и оснащен механизмом двойной проверки циклической проверки избыточности CRC-16 + проверка паритета.
ABB Innis11 может отслеживать температуру модуля, напряжение и состояние связи в режиме реального времени, а также поддерживает сбой в одномодуле, не влияя на работу других узлов.
Продукт с использованием принципа
ABB Innis11 может сформировать двойную интерфейсную блок связи с модулем обработки сети INNPM11, внедряя архитектуру мастер-солевой:
Innpm11 отвечает за анализ протокола и планирование данных.
Innis11 обрабатывает физический слой передачи данных и электрическую изоляцию.
Подключены к локальным модулям ввода/вывода через шину управления (83,3 кбит/с).
ABB Innis11 может инкапсулировать команды управления PCU в формат кадров Infi-Net и отправлять их на главную станцию, получать сетевые данные и декапсулировать их в формат сигнала, распознаваемый локальными модулями ввода-вывода. Он достигает синхронизации часов ± 1 мс в сети через модуль синхронизации времени Intkm01.
ABB Innis11 поддерживает двунаправленное картирование между проприетарными протоколами DCS и общими промышленными протоколами, оно предоставляет интерфейс API для пользователей для определения правил пользовательского протокола.
Приложение продукта
ABB Innis11 поддерживает управление температурой и давлением реактора с замкнутой связью и совместима с системами DCS с более чем 2000 точками.
Это позволяет скоординировать контроль над единицами теплоэлектростанции, достигая ответа на миллисекунд на команды AGC.
Он отслеживает параметры экологии в чистоте и соответствует требованиям FDA 21 CFR Part 11 Electronic Signature.
Он поддерживает совместное управление роботами, обеспечивая планирование системы общения в реальном времени и логистики в режиме реального времени, достигая точности позиционирования ± 10 мм.
Это позволяет синхронизировать многоосевое управление движением, поддерживая расширения протокола EtherCAT.
Он поддерживает контроль распределенного доступа к энергии, соответствующий стандарту IEC 61850, с централизованным мониторингом систем UPS для достижения оптимизации значений PUE в режиме реального времени.
