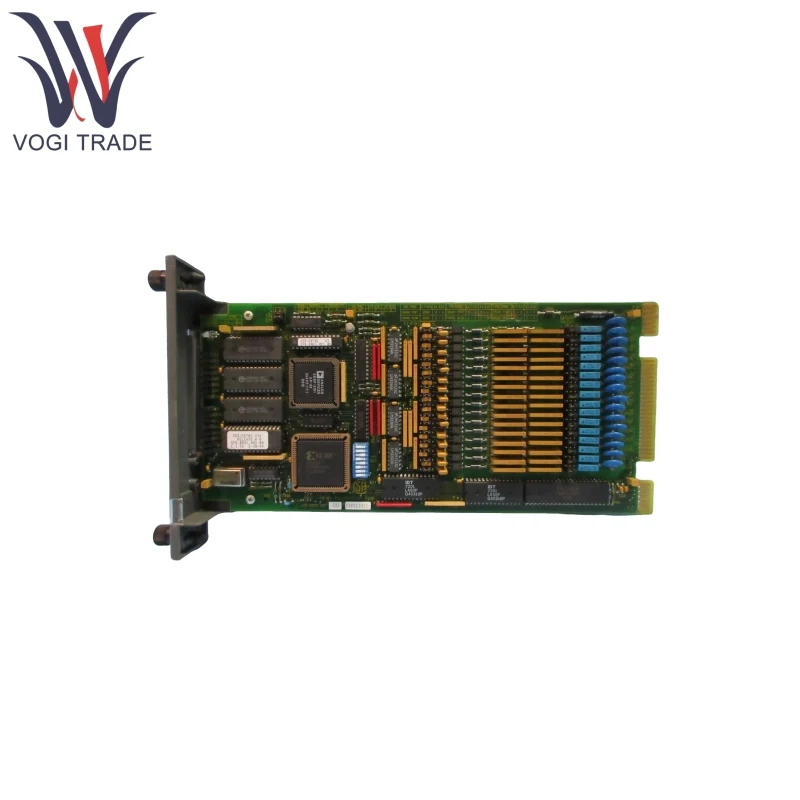

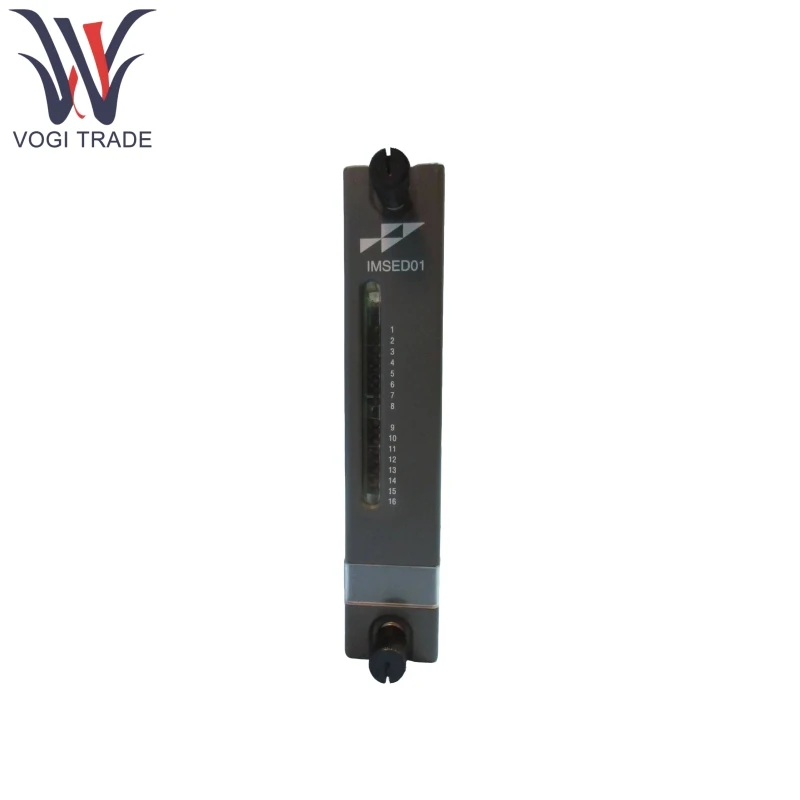

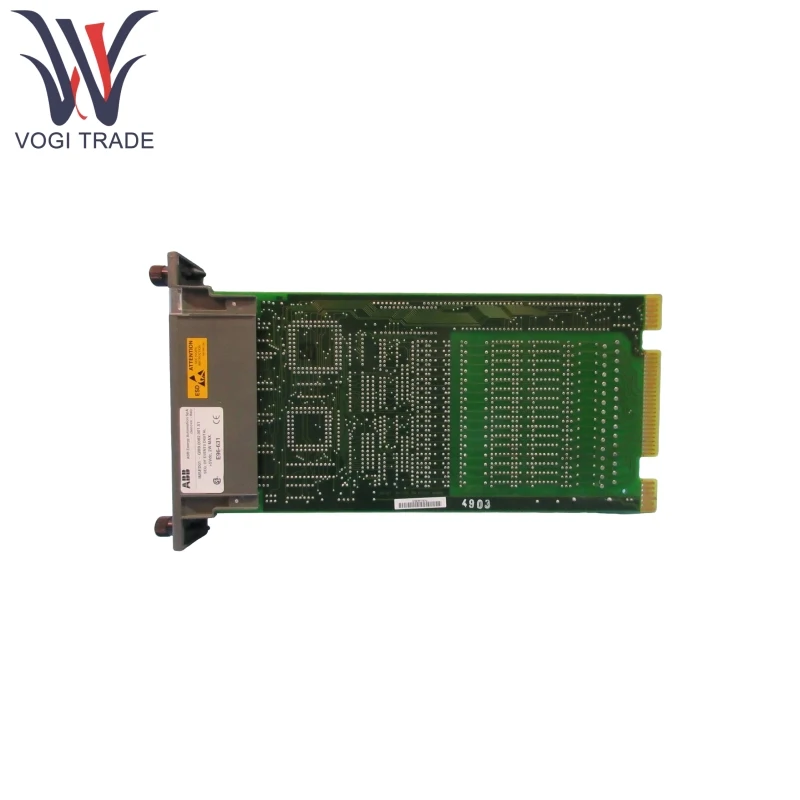

ABB IMSED01

Бренд: ABB
Описание: Последовательность событий цифровой ввод модуля
Состояние: совершенно новый
Сертификат: Письмо отчета о тестировании COO
Гарантия: 1 год
Инвентарь Qty: 4
Платеж: T/T.
Справочный порт: Шэньчжэнь
ABB IMSED01 в основном используется для сбора государственных переходов цифровых сигналов в промышленных процессах и направления этих событий в основной модуль системы для записи и обработки. Это достигается с помощью прыжков, переключателей и терминальных единиц на плате, а также модулей конфигурации шунтирования и каналов ввода -вывода.

Отправить запрос

Описание продукта

Производство	Абб
Номер модели	IMSED01
Заказ номер	IMSED01
Каталог	-
Страна происхождения	Швейцария
HS -код	8473309000
Измерение	34186 см
Масса	0,4 кг

Особенности продукта

ABB IMSED01 может обрабатывать до 16 входов цифрового поля, сосредоточившись на захвате событий перехода состояния сигнала. Каждый входной канал использует оптическую изоляцию для повышения сопротивления помех.

ABB IMSED01 поддерживает множественные входные напряжения и может быть индивидуально запрограммирован на 24 В постоянного тока (± 10%), 48 В постоянного тока (± 10%), 125VDC (± 10%) или 120 В (± 10%, только для логики управления системой).

ABB IMSED01 связывается с контроллером Harmony через шину расширения ввода/вывода, а контроллер настраивает и обращается к нему с использованием функционального кода 242 (интерфейс цифрового события SOE).

ABB IMSED01 может сосуществовать с модулем IMSET01 в том же сегменте расширения шины ввода/вывода, поддерживая до 63 модулей IMSED01 в сочетании с 1 модулем IMSET01.

События перехода цифрового статуса, которые он собирает, агрегируются на уровне блока управления гармонией и направляются в основной модуль Insem01 для централизованного управления.

Продукт с использованием принципа

ABB IMSED01 непрерывно контролирует подключенные цифровые входные сигналы, захватывая события перехода на состояние «On-Off» или «Off-On».

Собранные события агрегируются с информацией из модуля ABB IMSED01 на уровне HCU, а затем пересылаются в основной модуль InSem01 через шину расширения ввода/вывода.

Основной модуль Insem01 Соответствует событиям, хранит их во внутренней базе данных, и уведомляет интерфейс человека-машины и передает данные для генерации отчетов при соблюдении условий триггера.

ABB IMSED01 полагается на основной модуль синхронизации времени INTKM01 в системе (через ссылку RS-485) для достижения синхронизации всего времени в масштабе системы, обеспечивая точность временных метров событий.

Параметр продукта

Следующая деталь предназначена для последовательности ABB IMSED01 событий цифрового ввода модуля.

Категория	Конкретные параметры
Требование к власти	+5 В постоянного тока (± 5%), типичный ток 350 мА
Микропроцессор	16-битная частота работа 10 МГц
Память	64 КБ ОЗУ Комната 64 КБ
Цифровые входы	Диапазон напряжений: 24 В постоянного тока/48 В постоянного тока/125 В постоянного тока (± 10%), 120Vac (± 10%) Типичный ток: 5 мА при 24 В постоянного тока, 4MA при 48 В постоянного тока/125VDC, 5MA при 120VAC
Включение/отключение напряжения	Включение (минимум): 21,6 В постоянного тока для 24 В пост. Отключение (максимум): 10 В пост.
Характеристики ввода тока	Максимальный ток при минимальном включении: 4MA при 21,6 В постоянного тока, 4,4 мА при 43,2 В постоянного тока, 3,2 мА при 112,5 В постоянного тока, 4MA при 108VAC Максимальный ток внедорожного сплава: 1,5 мА (для всех напряжений)
Время ответа	Типичные значения: DC Fast (1,1 мс), DC Slow (18 мс), AC (5 мс после первого положительного полуцикла)
Производительность изоляции	Канал в систему: 1000 В постоянного тока/V RMS Канал на канал: 350VDC/V RMS
Защита от скачки	Следует с IEEE-472-1974
Параметры окружающей среды	Рабочая температура: 0 ° C-70 ° C (32 ° F-158 ° F) Относительная влажность: 5% -95% (≤55 ° C, не конденсирование), 5% -45% (70 ° C, не конденсирование) Степень загрязнения: я Высота: 0 ~ 3 км (1,86 мили)
