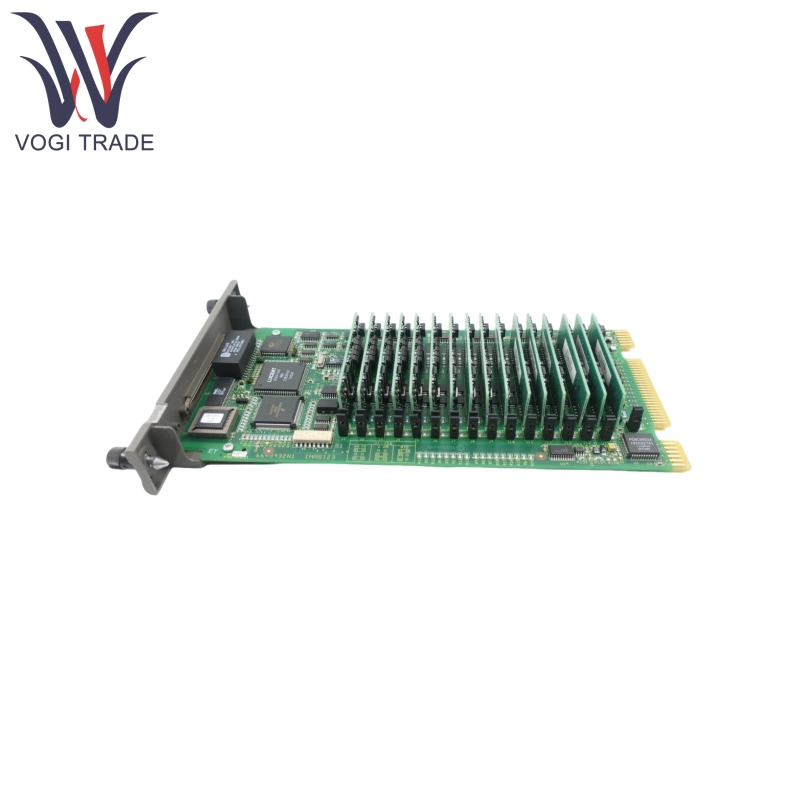

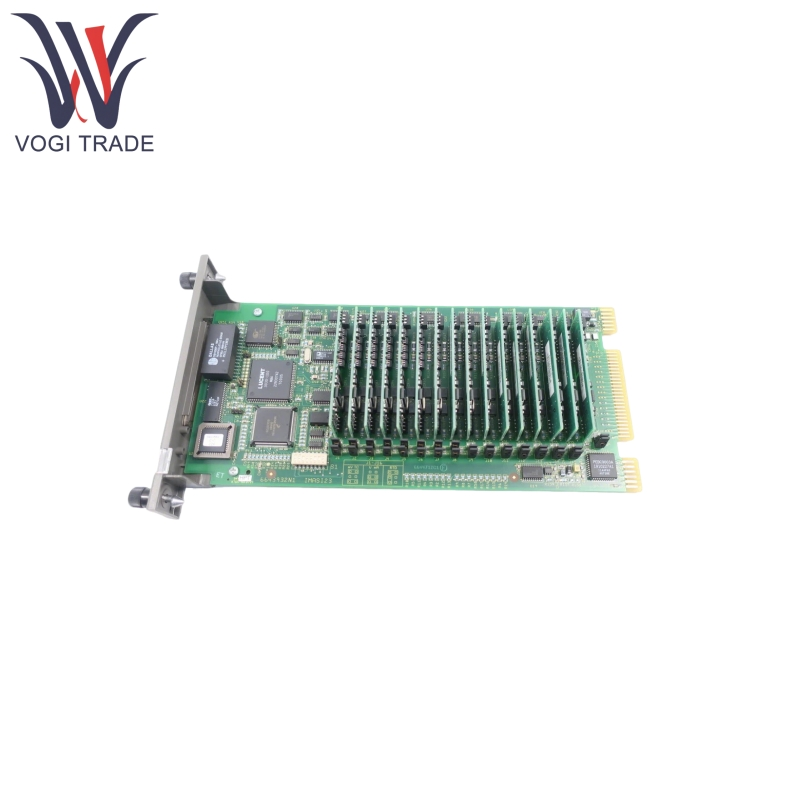

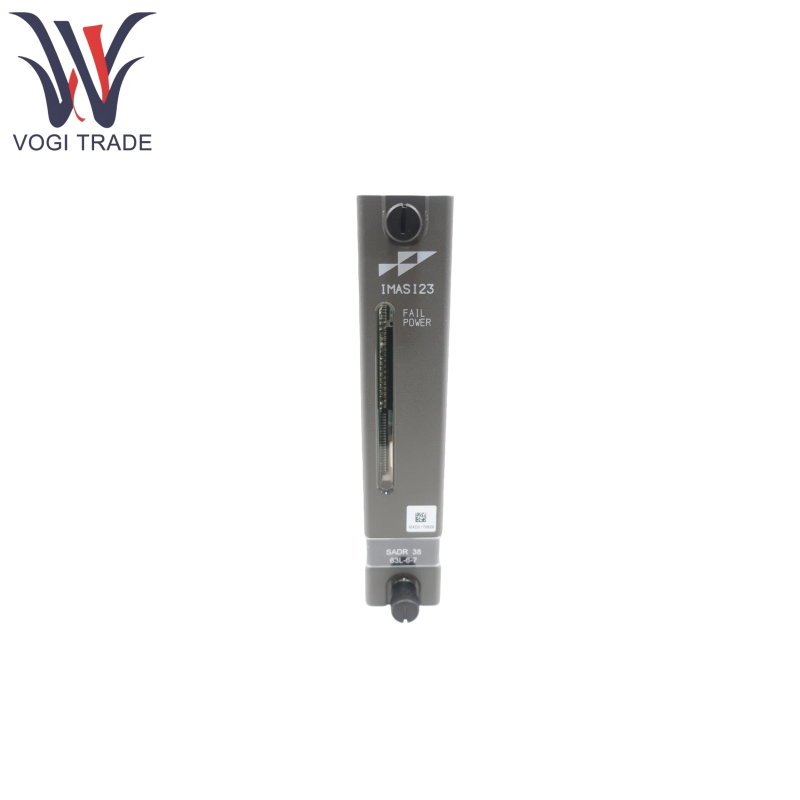

Бренд: ABBОписание: аналоговый входной модульСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньABB IMASI23 поддерживает термопары, милливолты, детекторы температуры сопротивления и входы аналоговых сигналов высокого уровня. Каждый канал оснащен независимым 24-разрядным конвертером A/D, который может быть независимо настроен в соответствии с различными типами сигналов, обеспечивая сборы высокого разрешения данных.
| Производство |
Абб |
| Номер модели |
Imasi23 |
| Заказ номер |
Imasi23 |
| Каталог |
- |
| Страна происхождения |
Швейцария |
| HS -код |
8473309000 |
| Измерение |
32*18*6 см |
| Масса |
0,8 кг |
Особенности продукта
ABB IMASI23 имеет совместимость с несколькими сигналами, поддерживая 12 типов термопалей, включая J, K, T, E, R и S, а также сигналы Millivolt в диапазоне от -100 мВ до 100 мВ и RTD -датчики, такие как PT100 и CU50.
ABB IMASI23 имеет 24-разрядное разрешение для обеспечения точности преобразования сигнала, выделения канала (250 В постоянного тока/VRM) и функциональности обнаружения открытого круга для повышения сопротивления помех.
ABB IMASI23 включает в себя автоматический механизм калибровки, чтобы компенсировать старение компонентов и дрейф температуры, устраняя необходимость вмешательства пользователя.
ABB IMASI23 поддерживает автоматическую компенсацию температуры холодного соединения для входов термопары, повышая точность измерения температуры. Модули могут быть заменены во время работы системы, минимизируя время простоя.
Продукт с использованием принципа
ABB IMASI23 использует три краевых разъема для ввода сигнала и источника питания:
P1: подключается к источнику питания DC 5 В.
P2: Общается с контроллером через шину расширения ввода/вывода.
P3: получает полевые сигналы от терминала, поддерживая прямое соединение трехпроводных RTD и термопалей.
Каждый канал может быть независимо настроен для типа ввода и диапазона. Сигналы преобразуются с помощью 24-битного преобразователя A/D и обрабатываются с помощью алгоритмов линеаризации (например, нелинейной коррекции RTD) в значения модуля вывода, которые затем передаются контроллеру для логических операций и решений управления.
PПараметр палочков
Следующая деталь предназначена для аналогового входного модуля ABB IMASI23.
Напряжение питания: 5 В постоянного тока (обычно 500 мА, максимум 750 мА).
Диапазон ввода:
Thermocouple: поддерживает несколько типов (например, тип K: от -200 ° C до 1372 ° C).
Millivolt: от -100 мВ до 100 мВ.
RTD: PT100 (от 0 ° C до 600 ° C), Cu50 (от -50 ° C до 150 ° C).
Время преобразования: 180 мс (для всех 16 каналов).
Точность: ± 0,05% (типичное значение, в зависимости от входного типа).
Электромагнитная совместимость: соответствует таким стандартам, таким как 61000-4-2 (ESD ± 8 кВ.
Рабочая среда: температура от 0 ° C до 70 ° C, влажность 5% -95% (не конденсирование), высота ≤3000 метров.
