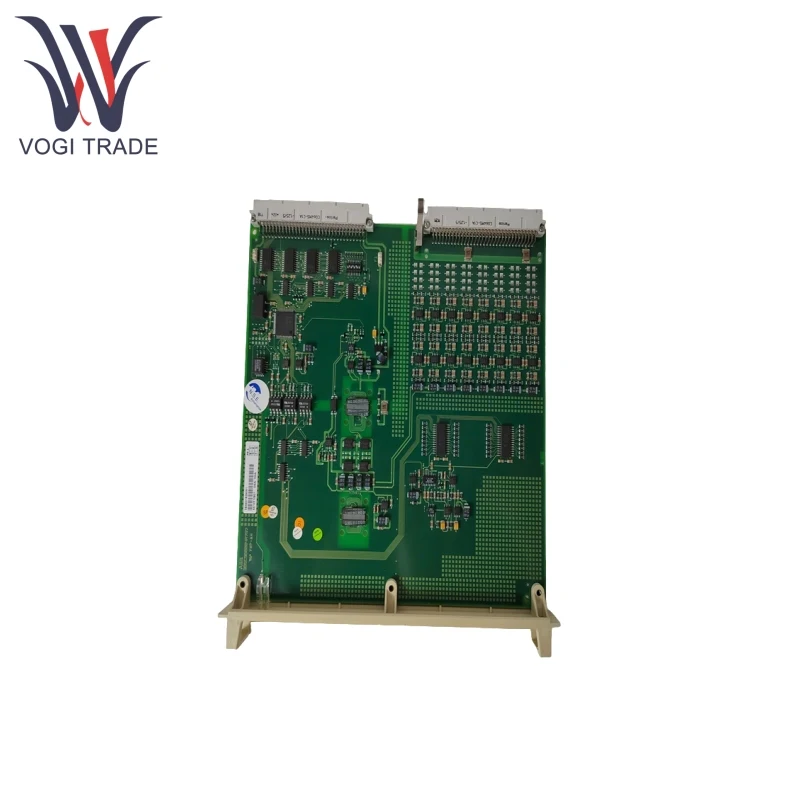

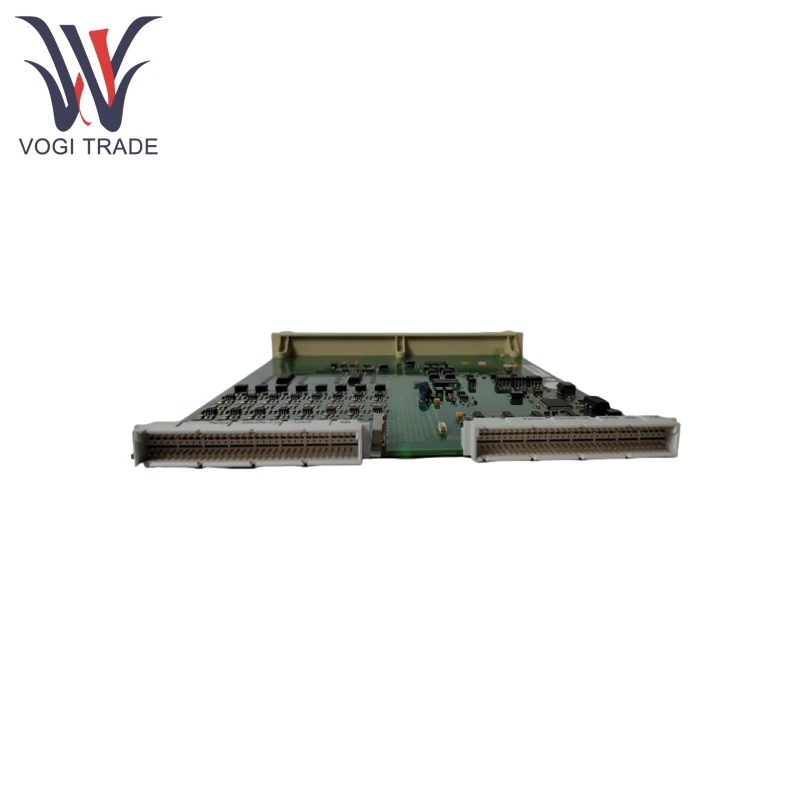

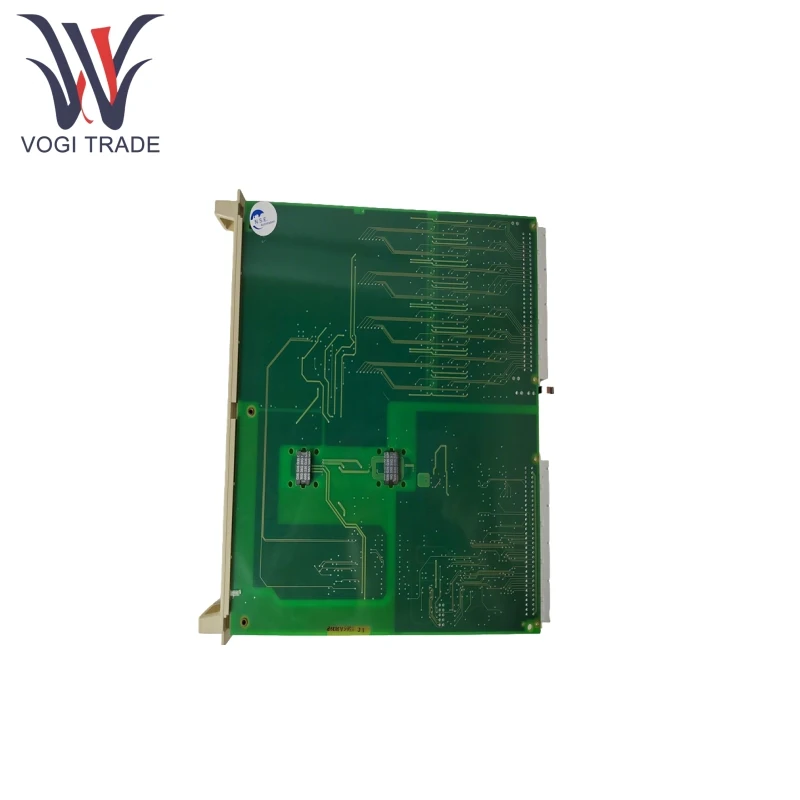

Бренд: ABBОписание: Аналоговая плата вводаСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньABB DSAI133A 3BSE018290R1 служит интерфейсом между аналоговыми полевыми датчиками и системой сбора данных на основе роботов, которая может преобразовать эти сигналы в цифровые значения, гибко и надежно, что обеспечивает точную обработку сигналов в грубой промышленной среде. Основная функциональность позволяет различным типам входных сигналов (напряжение, ток, термопары и RTD), в то время как открытая архитектура позволяет легко интегрировать с системой ПЛК или DCS с использованием стандартизированных интерфейсов.
| Производство |
Абб |
| Номер модели |
DSAI133A |
| Заказ номер |
3BSE018290R1 |
| Каталог |
- |
| Страна происхождения |
Швейцария |
| HS -код |
9032900090 |
| Измерение |
34*24*10 см |
| Масса |
0,4 кг |
Особенности продукта
ABB DSAI133A 3BSE018290R1 имеет 32 аналоговых входных канала, дифференциальные или односторонние режимы ввода и разрешение 12 бит, которые могут удовлетворить потребности измерения для точности.
ABB DSAI133A 3BSE018290R1 может иметь дело с входными сигналами в миллисекундах или миллисекундах для обработки нескольких типов ввода, таких как ± 10 В, ± 20 мА, термопары и RTD, которые являются выходными значениями различных датчиков.
ABB DSAI133A 3BSE018290R1 оснащен интерфейсами ProFibus DP и Modbus TCP/IP, которые делают его совместимым с ведущими PLC, системами DCS и устройствами сбора данных.
ABB DSAI133A 3BSE018290R1 поддерживает удаленный обмен данными в распределенных системах, что делает его подходящим для промышленных приложений, требующих межрегионального мониторинга.
ABB DSAI133A 3BSE018290R1 может похвастаться высоким входным импедансом (10 МОм) и характеристиками низкого шума (<10 мкВ), обеспечивая стабильную передачу сигнала.
Продукт с использованием принципа
ABB DSAI133A подключается к полевым датчикам через терминальные блоки для сбора аналоговых сигналов.
Он имеет встроенную схему ADC, которая преобразует аналоговые сигналы в 12-битные цифровые сигналы, используя последовательную технологию приближения для обеспечения точности конверсии.
Он может выполнять аналого-цифровое преобразование, а преобразованные данные передаются в систему PLC/DCS через интерфейс ProFibus DP или Modbus TCP/IP, поддерживая мониторинг в реальном времени и управление замкнутым контуром.
Его можно настроить через станцию инженера ABB или стороннее программное обеспечение для настройки канала, регулировки усиления и линейной калибровки для обеспечения точности измерения.
Параметр продукта
Следующая деталь предназначена для ABB DSAI133A 3BSE018290R1 Аналоговую плату ввода.
Диапазон ввода: ± 10 В, ± 20 мА, термопару (от -200 ° C до +1800 ° C), RTD (от -200 ° C до +850 ° C)
Точность: ± 0,2% (типичное значение)
Время преобразования: 10 мкс на канал
Входной импеданс: 10МОм (режим напряжения), 250 Ом (режим тока)
Изоляционное напряжение: 2500vrms (между каналом и системой)
Требования к источнику питания: 24 В постоянного тока ± 20%, энергопотребление ≤5 мА
Рабочая температура: от -25 ° C до +70 ° C (расширенный диапазон температуры)
Класс защиты: IP20 (для использования в помещении)
