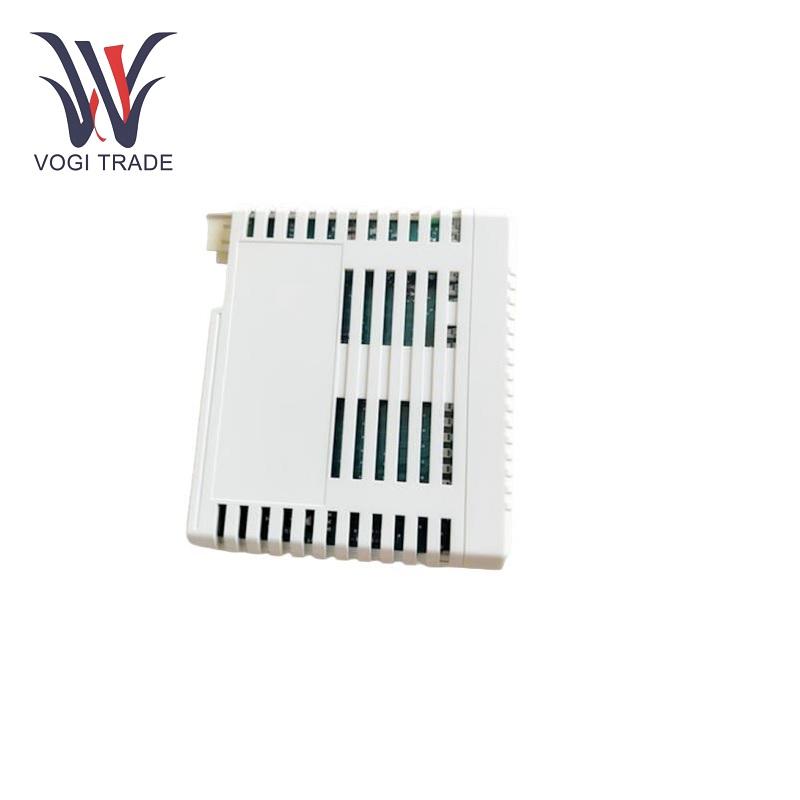

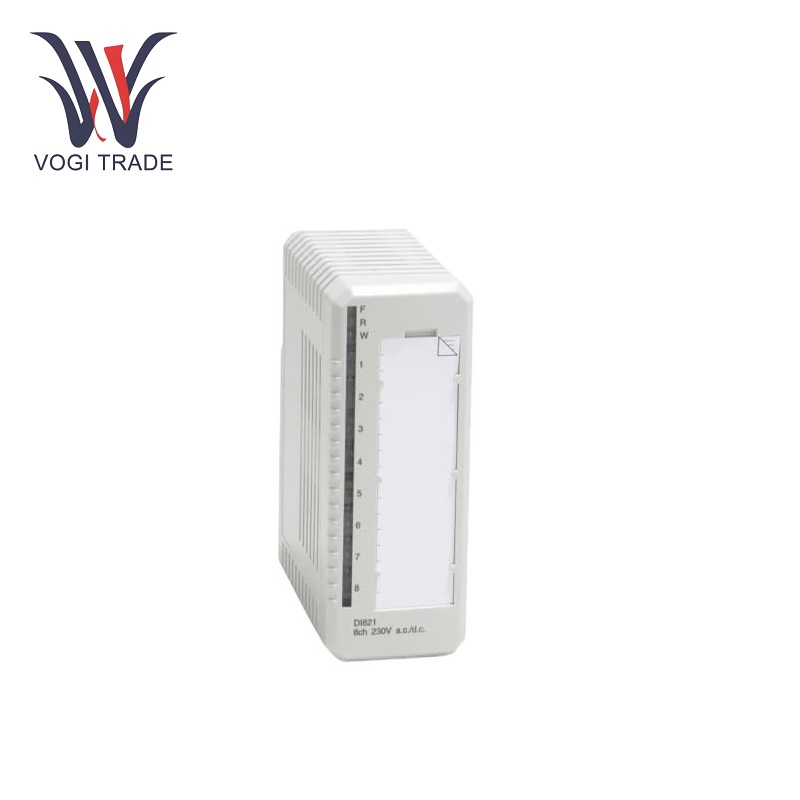

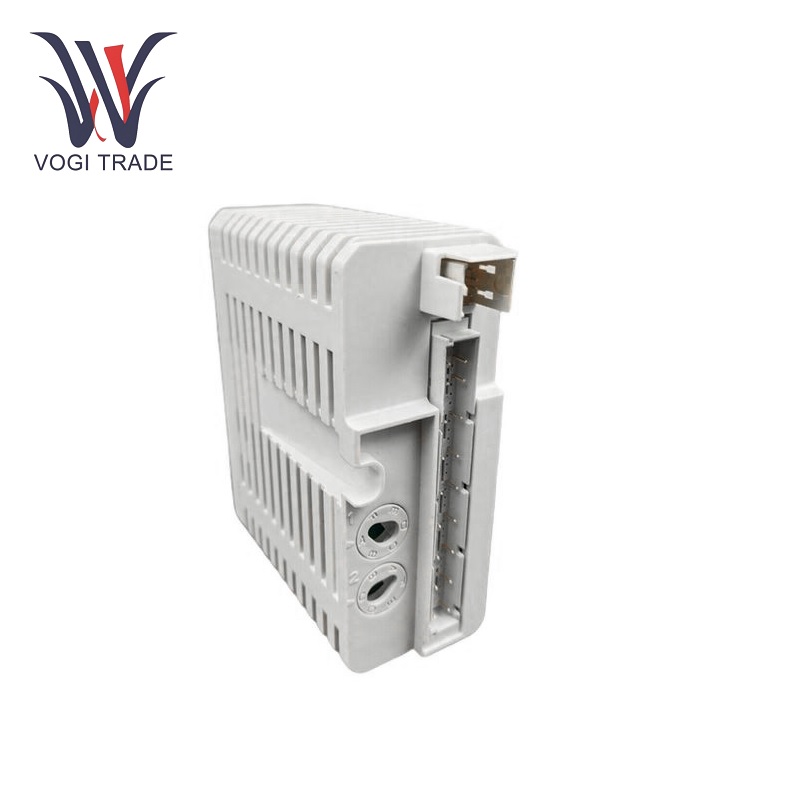

АББ DI821

Рабочие параметры

Каналы и напряжение:ABB DI821 — это 8-канальный модуль цифрового ввода 230 В переменного/постоянного тока. Диапазон входного напряжения составляет от 164 до 264 В (переменного тока), а входной ток составляет 11 мА (230 В переменного тока). Диапазон входного постоянного напряжения составляет 175 ~ 275 В, а входной ток составляет 1,6 мА при 220 В постоянного тока.

Входное сопротивление:Входное сопротивление переменного тока составляет 21 кОм, а входное сопротивление постоянного тока — 134 кОм.

Изоляция:Вход изолирован транзакцией для обеспечения высокой надежности и помехоустойчивости.

Время цифрового фильтра:2, 4, 8 или 16 миллисекунд (по выбору)

Диапазон входных частот:Диапазон входных частот составляет от 47 до 63 Гц.

ЧЕЛОВЕК:MTU может ограничивать текущую мощность датчика.

Максимальная длина полевого кабеля:200 м (219 ярдов)/100 пФ/м (переменный ток); 600 м (656 ярдов) (постоянный ток).

Номинальный инсулиннапряжение измерения и испытательное напряжение диэлектрика:Номинальное напряжение изоляции 250 В, испытательное напряжение диэлектрики 2000 В переменного тока.

Рассеиваемая мощность:Номинальная рассеиваемая мощность составляет 2,8 Вт.

Рабочая температура:от 0 до +55 °С; Температура хранения: от -40 до +70 °С; Относительная влажность: от 5 до 95 % без конденсации.

Особенности продукта

8-канальный вход 120 В переменного/постоянного тока:ABB DI821 позволяет одновременно обрабатывать несколько цифровых входных сигналов.

Изоляция между iотдельные каналы:Все входные каналы имеют значительную изоляцию друг от друга, чтобы исключить любые помехи, которые могут возникнуть между каналами, и обеспечить точные и надежные входные сигналы.

Мониторинг напряжения:S1 может использоваться как вход контроля напряжения для S2 S4, а S8 может использоваться как вход контроля напряжения для S5 S7. При исчезновении напряжения на канале 1 или 8 активируется вход ошибки и мигает предупреждающий светодиод. Сигнал ошибки можно считать с шины модуля.

Индикатор состояния входа:Каждый входной канал имеет светодиодный индикатор состояния входа, который позволяет визуально контролировать состояние входа.

Фильтрация сигнала: сам кремний имеет аналоговый фильтр (время отклика 6 миллисекунд), который может устранить шум или помехи во входном сигнале для улучшения качества сигнала.

Область применения

Производство:ABB DI821 используется для мониторинга состояния различных датчиков, переключателей и других устройств цифрового ввода, используемых на производственной линии, таких как обнаружение заготовки, расположение привода и состояние устройств безопасности.

Управление процессом:В приложениях управления технологическими процессами ABB DI821 может контролировать параметры процесса, такие как температура, давление, реле расхода и т. д., и подавать входные сигналы в систему управления, чтобы гарантировать правильную работу процесса.

Производство и распределение электроэнергии:ABB DI821 может использоваться для контроля состояния электрооборудования, такого как автоматические выключатели и реле на электростанциях и подстанциях, а также для реализации удаленного мониторинга и управления энергосистемами.

Интеллектуальное управление автоматизацией зданий:В системах автоматизации зданий его можно использовать для мониторинга состояния оборудования, такого как двери, окна, освещение и т. д., для реализации интеллектуального управления зданиями.
