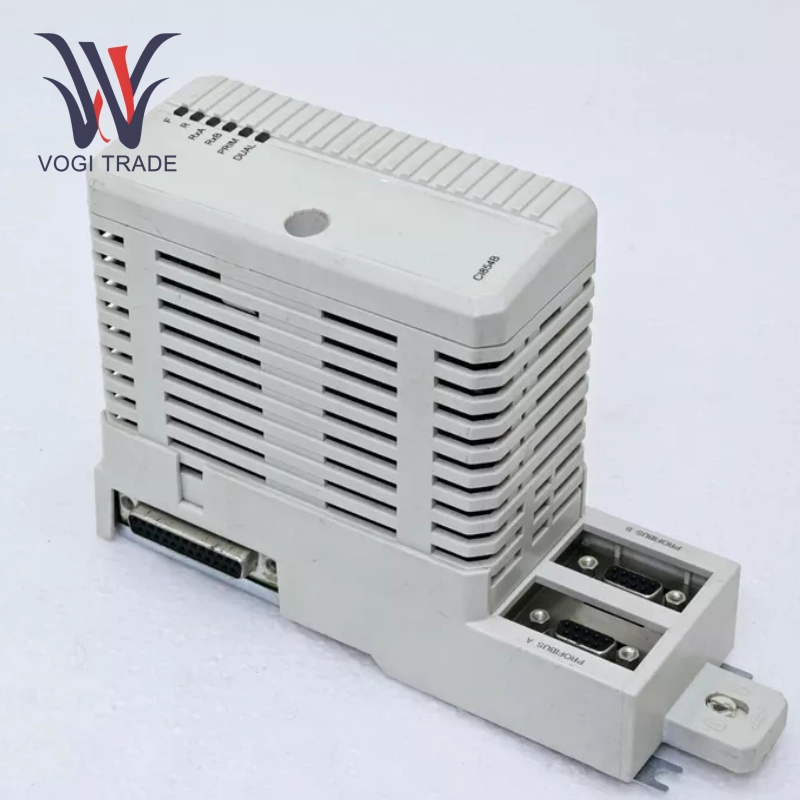

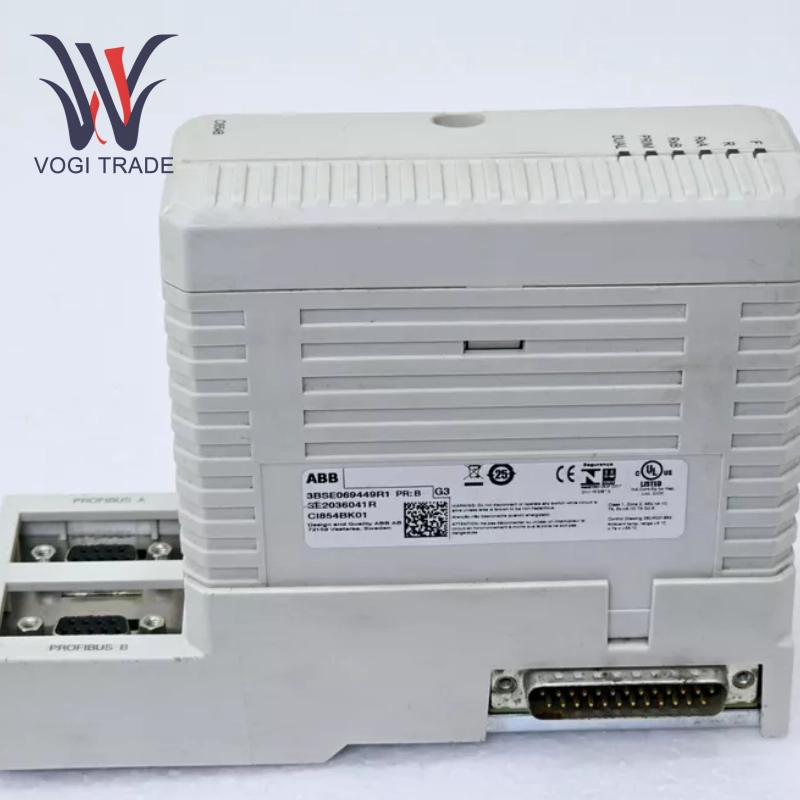

Бренд: ABBОписание: Процессорная единицаСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 6Платеж: T/T.Справочный порт: ШэньчжэньВ качестве модуля интерфейса коммуникации Profibus DP/V1 ABB CI854BK01 3BSE069449R1 стал основным компонентом сложных систем автоматизации благодаря избыточности с двойной портом, совместимостью избыточности мастер-станции и производительности промышленного уровня.
| Производство |
Абб |
| Номер модели |
CI854BK01 |
| Заказ номер |
3BSE069449R1 |
| Каталог |
AC 800M |
| Страна происхождения |
Швеция |
| HS -код |
8538900000 |
| Измерение |
13*20*6 см |
| Упаковочный размер |
15*22*8 см |
| Масса |
0,8 кг |
Технические параметры
Скорость передачи: 9,6 - 12 000 кбит/с/с
Максимальные единицы на автобусе Cex: 12
Разъем: DB Женский (9-контактный)
24 V потребление тип: 190 мА
Диапазон температуры: от +5 до +55 ° C (от +41 до +131 ° F), от -40 до +70 ° C (от -40 до +158 ° F) хранение.
Тип интерфейса: PROFIBUS-DP/V1, поддерживает избыточный дизайн с двумя портами, а максимальная скорость связи составляет 12 Мбит/с.
Протокол связи: совместим с Profibus DP/DP-V1 и Foundation Fieldbus Systems.
Поддержка избыточности: ABB CI854BK01 3BSE069449R1 поддерживает избыточность линии (двойные порты PROFIBUS) и мастер -избыточность (требуется два модуля CI854BK01).
Метод установки: установка DIN Rail, совместимая с системой ввода-вывода ABB S800 и другими сторонними устройствами ввода-вывода.
Электрический интерфейс: предоставляет два порта Profibus, а сопоставление конца шины должно быть завершено через разъем с терминальными резисторами.
Совместимость контроллера: бесшовная интеграция с семейством контроллеров ABB AC 800M, поддерживает избыточность ЦП и избыточность Cexbus (модуль BC810).
Возможность расширения: устройства PROFIBUS PA могут быть подключены через устройства PROFIBUS Link (например, LD 800p).
Инструкции по установке и использованию
Установка аппаратного обеспечения: исправьте модуль на рельсе DIN в шкафу управления, чтобы обеспечить хорошую вентиляцию и нагревать рассеяние. Подключите кабель шины Profibus к двум портам и установите разъем с помощью терминального резистора.
Конфигурация программного обеспечения: используйте ABB Control Builder или аналогичные инструменты для настройки основных параметров, избыточной логики и протокола связи. Установите адрес Profibus DP и параметры шины, чтобы адаптироваться к требованиям полевого оборудования.
Избыточная конфигурация: мастер -избыточность требует, чтобы версии прошивки двух модулей были согласованы и включена функция синхронизации.
Рекомендация по техническому обслуживанию: регулярно проверяйте состояние сопротивления терминала шины, чтобы избежать интерференции отражения сигнала.
