АББ CI531 3BSE003825R1

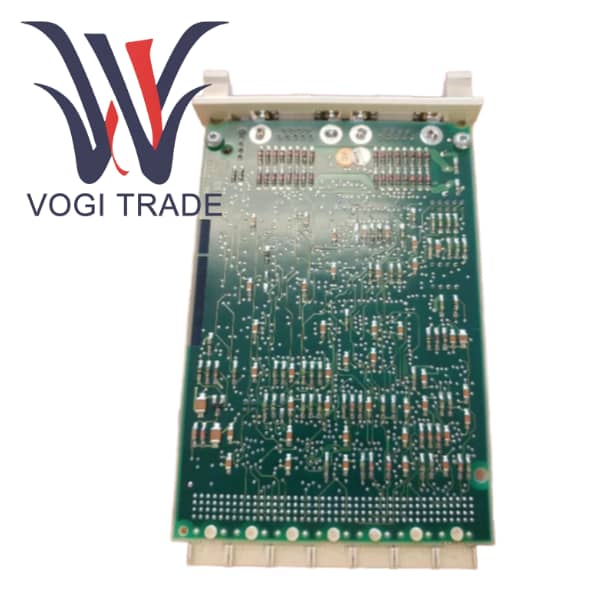

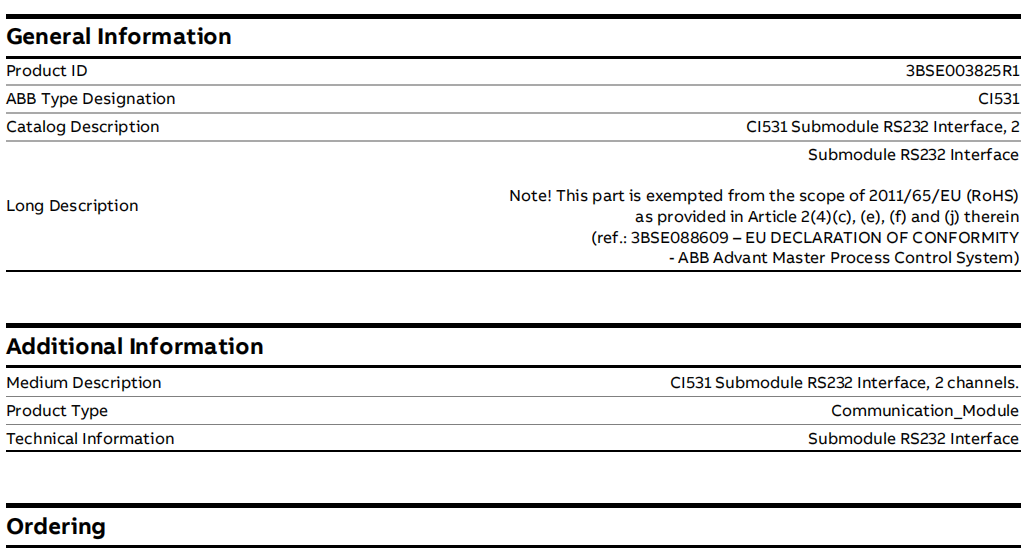

Обзор продукта

CI531 — это специальный компонент расширения последовательной связи в распределенной системе управления процессами ABB Advant Master. 3BSE003825R1 определяется как субмодуль интерфейса RS232, 2 канала. Основная функция заключается в обеспечении двух независимых асинхронных последовательных портов связи, соответствующих стандарту EIA-232, для контроллеров серии Advant Controller 410/450.

В области промышленной автоматизации, несмотря на то, что Ethernet стал распространенным явлением, все еще существует большое количество устаревших интеллектуальных устройств, которые поддерживают только RS-232 в качестве единственного интерфейса связи. Модуль CI531 специально разработан для удовлетворения потребностей в интеграции с нестандартными или устаревшими устройствами. В качестве субмодуля его обычно необходимо вставлять в выделенный слот основного модуля связи, при этом основной модуль обеспечивает соединение объединительной платы и базовые возможности обработки, в то время как CI531 фокусируется на обработке передачи и приема сигнала RS-232 на физическом уровне.

Сравнение преимуществ и недостатков

Преимущества

Будучи оригинальным компонентом ABB, CI531 прошел строгие испытания в промышленных условиях, чтобы гарантировать стабильную работу в суровых условиях, таких как электромагнитные помехи и изменения температуры.

Статус может отслеживаться системой DCS, а программа связи может быть записана непосредственно в логику управления контроллера, обеспечивая интегрированное управление от аппаратного обеспечения до программного обеспечения.

3BSE003825R1 позволяет заводам легко интегрировать новые или устаревшие последовательные устройства без замены всей РСУ, тем самым продлевая срок службы системы.

Недостаток

Платформа очень зависима. Это значение полностью привязано к платформе Advant Master/AC 400. Для новых проектов или систем других брендов он бесполезен.

Единственная функция обеспечивает интерфейс RS-232 только на физическом уровне. Вся работа по анализу протоколов требует от пользователей самостоятельного программирования и реализации, что увеличивает сложность разработки приложений.

Сам по себе RS-232 представляет собой стандарт связи «точка-точка», малого радиуса действия и низкой скорости, который постепенно был заменен RS-485, Ethernet и даже беспроводной технологией в современных промышленных сетях.

Руководство по установке

Подготовка перед установкой

Подтвердите совместимость основного модуля. Необходимо убедиться, что используемый вами основной коммуникационный модуль имеет свободные слоты для субмодулей и его встроенное ПО поддерживает CI531.

Этапы установки

Шаг 1: Наденьте антистатический браслет. Найдите слот подмодуля на основном модуле связи.

Шаг 2. Совместите субмодуль CI531 со слотом и осторожно нажмите на него вертикально, пока он полностью не встанет на место и не зафиксируется.

Шаг 3: С помощью винтов закрепите CI531 на основном модуле.

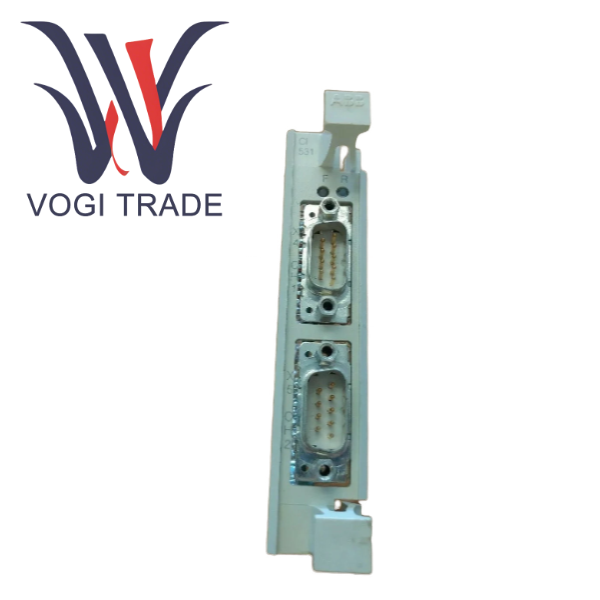

Шаг 4. Используйте соответствующий кабель RS-232 для подключения полевого оборудования к соответствующему канальному порту на передней панели CI531. Обязательно проверьте определения контактов.

Шаг 5: В программном обеспечении Composer/PG2 найдите соответствующий основной модуль связи, добавьте субмодуль CI531 в его аппаратную конфигурацию и установите правильные параметры связи для каждого канала.

Ключевые моменты, на которые следует обратить внимание

Электростатическая защита. Любая работа электронных модулей должна соответствовать правилам защиты от электростатического разряда.

CI531 является субмодулем и не может работать независимо. Его необходимо подключить к совместимому основному модулю.

Ошибки подключения RS-232 являются наиболее распространенной причиной сбоя связи. Обязательно выполните перекрестное соединение.

Максимальное надежное расстояние связи стандарта RS-232 составляет примерно 15 метров. Если требуется большее расстояние, следует рассмотреть возможность использования RS-485 или внешнего преобразователя RS-232/485.

Компания ABB предоставит библиотеку функциональных блоков для последовательной связи, но конкретная логика анализа протокола должна быть написана самими инженерами в соответствии с руководством по оборудованию.
